Принцип работы системы Аквастоп и её правильный монтаж

Если нарушение работы стиральной машины приведет к протеканию воды, может пострадать ремонт не только в вашей квартире, но и в соседской. Поэтому конструкторы бытовой техники нашли решение, создав «Аквастоп» – специальное устройство, блокирующее подачу воды при обнаружении поломки.

  • Система «Аквастоп» в стиралке
  • Причины течи стиральной машины
  • Принцип действия Acuastop
  • Виды защит от протечек для стиральных машинок
  • Как самостоятельно установить «Аквастоп» в ванной
  • Заключение
  • Каталог СМА с отзывами

Система «Аквастоп» в стиралке

Заливной шланг может быть испорчен в результате естественного износа, механического воздействия или по другим причинам. В такой ситуации система acuastop предотвратит затопление помещения.

Система защиты от протечек управляемая модулем

заливной шланг с аквастопом

В магазинах можно встретить разные блокираторы, имеющие свои технические особенности. «Аквастоп» не оказывает влияние на функционирование самого водопровода и активируется исключительно при выявлении неисправности.

Полная защита электромагнитного типа с совмещенной частичной защитой

Эта система представляет собой две блокировочные системы одновременно: частичную защиту и двухслойный шланг «Аквастоп» с электромагнитными клапанами на специальном блоке, которые включаются последовательно, могут быть электрическими или пневматическими.

Система работает по следующему принципу: если из поврежденной трубы идет протечка по дренажному сливу в нижний поддон, при достижении установленного уровня жидкость будет поднимать датчик в виде поплавка, как это описано раньше. Эта система защиты считается самой надежной, однако в ней отсутствует контроль над появлением просачивания в месте резьбового соединения.

Причины течи стиральной машины

Шланг подачи воды теряет герметичность по разным причинам, среди них стоит выделить:

  • естественный износ;
  • перегиб или передавливание чем-то тяжелым;
  • случайный порез острым предметом;
  • прокусывание домашними питомцами.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Не стоит забывать, что в любой стиральной машине может произойти срыв шланга. Даже маленькая трещинка способна со временем привести к неожиданному потопу, поэтому стоит задуматься об установке защитной системы.

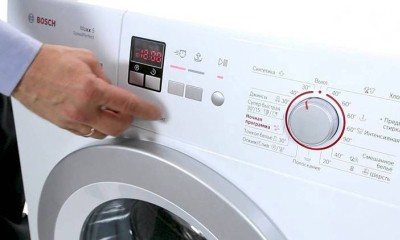

Настройка и первый запуск

Чтобы прибор работал исправно, нужно его правильно настроить и запустить в работу. Производитель стиральной машины Bosch дает следующие рекомендации:


  1. Подключить прибор к коммуникациям согласно данной инструкции.

  2. Включить вилку в розетку.
  3. Открыть кран подачи воды.
  4. Включить прибор.
  5. Закрыть дверцу люка. Бак должен быть пустым.
  6. Выбрать программу «Хлопок» с температурой воды 90 градусов.
  7. Открыть кювету, залить 1 л воды в отсек с цифрой II.
  8. Засыпать туда же стиральный порошок (половину от дозы, рекомендованной для обычной стирки).
  9. Закрыть кювету.
  10. Запустить машинку в работу, нажав кнопку «Старт».
  11. Дождаться завершения программы.

Во время работы машинки нужно отслеживать ее состояние. Прибор не должен протекать, прерывать цикл, сильно вибрировать или сдвигаться с места. Если пробная стирка прошла успешно, техника готова к полноценной эксплуатации.

Принцип действия Acuastop

Устройство представляет собой клапан с пружиной, включающийся в случае падения давления. Подача воды внутрь машины прекращается, когда «аквастоп» фиксирует протечку.

Особенность системы состоит в использовании толстого заливного шланга, способного выдержать большое давление воды – до 70 бар. Максимально допустимый напор в обычном трубопроводе составляет всего 10 бар.

аквастоп

шланг с одноразовым «аквастоп»

Внутри блокирующего устройства находится вентиль безопасности. При нормальной работе стиральной машины он закрыт. В случае нарушения герметичности шланга содержимое уйдет в специальный поддон, а электромагнитный элемент замкнет контакты клапана, и вода перестанет поступать.

Aquastop может активироваться также из-за избытка пены, если была превышена дозировка моющего средства. Некоторые модели стиральных машин оснащены опцией откачивания воды на случай, когда клапан устройства не справился со своей задачей.

Конструкция защищенного шланга

С целью защитить автоматическую машинку от протечек был придуман специальный заливной шланг. Его конструкция отличается наличием механического клапана. Также он способен выдержать более высокое давление – до 70 бар.

Если базовой комплектацией вашей машинки-автомат предусмотрен обычный шланг, его допускается заменить рукавом с защитной заслонкой.

Когда у машины-автомат не предусмотрен поддон, но установлен специальный наливной шланг, тоже говорится, что она защищена от протечек лишь частично. В таком случае система среагирует на внешние прорывы, при том, что внутренние «аварии» останутся без внимания.

В магазинах встречаются два типа шлангов, отличающихся конструктивно. Принцип работы аквастопа максимально похож, поэтому какому рукаву отдать предпочтение, неважно. Это устройства:

  • с цилиндрическим поршнем, абсорбентом и пружиной;
  • с вытеснителем, абсорбентом и парой магнитов.

Заливной шланг «спрятан» в гофру – специальную пластиковую оболочку. С одного конца он подсоединяется к корпусу стиралки, с другой имеется гайка и защитное устройство для подведения рукава к водопроводному выводу. Как работает механизм?

Отличительная особенность шланга аквастоп – наличие плунжера с пружиной и абсорбирующего вещества. В обычном состоянии вода спокойно проходит через вытеснитель, поступает в шланг, а потом в стиралку. Когда давление в системе соответствует норме, пружина не препятствует водному потоку.

Если, например, наливной шланг порвется, то благодаря защитной гофрированной оболочке из пластика вода не хлынет наружу, а останется внутри и попадет в защитное устройство. Абсорбент, имеющийся в блоке, набухнет и растянет пружину, ослабляя ее давление на плунжер. Таким образом баланс в системе нарушится, подача воды будет перекрыта вытеснителем.

После активации защитной системы, контрольный глазок на заливном шланге станет красным. Такой оттенок имеет контейнер, в котором находится абсорбент. Поэтому если машинка резко прекратила наполняться, обратите внимание на гофру. Яркая точка станет подсказкой, в чем причина «зависания» техники.

Чтобы возобновить работу машинки, придется устанавливать новую гофру. Использовать наливной шланг после срабатывания системы защиты нельзя, будет необходима его замена. Найти и купить устройство несложно – они продаются в супермаркетах бытовой техники.

Также встречаются шланги с защитным клапаном, работа которых контролируется двумя магнитами. Принцип действия будет аналогичен блоку с абсорбирующим веществом и пружинкой. При протечке заслонка опускается и подача воды в технику прекращается.

В данной ситуации положение плунжера контролируется двумя магнитами, расположенными напротив. Они «смотрят» друг на друга одноименными полюсами. При балансе в системе абсорбент остается сухим, расстояние между магнитиками маленьким, что обеспечивает достаточную силу их взаимного отталкивания.

Если шланг рвется и вода заливается в защитный блок, гранулы размокают, абсорбирующее вещество расширяется, тем самым ослабляя магнитное поле. Поэтому плунжер перекрывает водный поток. Так подача жидкости в машинку-автомат прекращается. Имеется еще одно различие. У гайки «магнитного» шланга храповой механизм. Это дает возможность спокойно накручивать ее на резьбу водопроводного вывода. Чтобы скрутить такую гайку, необходимо зажать и удерживать «собачку». Если абсорбент намокнет хоть раз, то шланг также не подлежит ремонту, его придется менять.

Виды защит от протечек для стиральных машинок

Производители СМА предусмотрели следующие виды Aquastop:

  1. UDI является механической системой мгновенной блокировки набора воды. Устройство срабатывает в течение одной секунды и представляет собой патрубок, который подключается отдельно к стиральной машинке. Особенность UDI состоит в срабатывании при резком падении давления, поэтому небольшие протечки сразу не устранятся.
  2. Клапан Water Block, устанавливаемый перед шлангом подачи воды, определяет объем жидкости внутри системе. Пользователь самостоятельно назначаяет допустимый показатель при шаге настройки – 5 л. Блокиратор никогда не пропустит повышенное количество воды. Неисправность устраняется клавишей сброса, затем устройство снова активно.
  3. Ряд современных стиральных машин оснащен шлангом с порошковым абсорбентом. Но в большинстве случаев изделие продается отдельно. Конструкция состоит из внешнего рукава и внутреннего канала, по которому подается вода. В случае повреждения первого слоя, вода переходит во внешний шланг и достигает блокиратор. Такая система эффективна при возникновении разгерметизации в самом рукаве. Если поломка случится внутри корпуса, механизм не сработает. Повторно использовать такой «аквастоп» не получится, аварийная ситуация выводит его из строя.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Встроенные блокираторы бывают с клапаном и простыми. Вторая разновидность предполагает отключение подачи в момент выхода воды за пределы бака. Стоит отметить, что цена машинки с Aquastop больше остальных моделей.

Работа с механическим клапаном

Механический клапан защиты «Аквастоп» работает по принципу, который заключается в том, что он реагирует при резком изменении давления в тех моментах, когда срывается шланг или происходит его механическое повреждение. В таких ситуациях клапаном блокиратора, который находится внутри гибкой трубы, механическим способом перекрывается поступление жидкости на участок, где обнаружена протечка. Клапан пропускает определенное количество жидкости, создавая рабочее состояние, потому что пружина, находящаяся внутри шланга, имеет параметры расчетного коэффициента жесткости, когда больший объем не допускается.

В ситуациях, когда увеличивается давление, выходное отверстие может полностью блокироваться защитой. В ситуациях незначительных протечек в резьбовых соединениях или при небольших подтеканиях заливного шланга давление мало изменится, поэтому защита может не увидеть жидкость и не подать сигнал тревоги.

Как самостоятельно установить «Аквастоп» в ванной

В последнее время, получило распространение система защиты от протечек в отдельном помещении. Она перекрывает подачу воды, в случае её появления на полу, тем самым предотвращая затопление соседей и собственной квартиры. При её установке можно не покупать стиральную машину с «аквастопом».

Монтаж защитной системы состоит из трех этапов:

  • установки шаровых электромагнитных кранов;
  • подсоединения датчиков протечки к блоку питания;
  • подключения блока с батарейками.

Сначала перекрывают воду и в водопроводную коммуникацию врезают запорную арматуру. Разводку отсоединяют от вводных вентилей, затем устанавливают краны.

Если на выходе из трубы имеется внутренняя резьба, кран вкручивают непосредственно во входной вентиль. Внешняя резьба требует установки фитинга, соединяющего два участка трубы.

Стираете-ли вы вручную?

О-да!Нет

Соединения необходимо уплотнить герметиком, паклей или фум-лентой. При монтаже крана «аквастопа» определяется направление движения воды.

На самом кране оно обозначается стрелкой. Отсоединенную разводку подключают к крану. Затем нужно поставить фильтр, счетчик и другие элементы системы.

Контроллер следует устанавливать в чистом и сухом помещении с влажностью, не превышающей 70 %. Провод датчика можно скрыть под плинтусом, а его основание фиксируется на полу. Для данного элемента предусмотрен декоративный колпачок.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Наличие беспроводных датчиков в комплекте упрощает процедуру установки. После подключения заливного шланга к блокиратору проверяют качество монтажа, постепенно впуская воду в рукав.

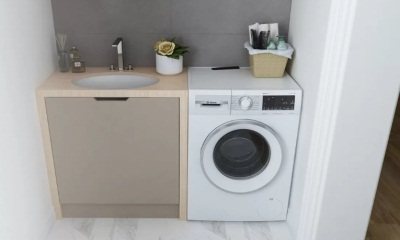

Выбор места

При выборе места расположения стиральной машины Бош, нужно заранее просчитать следующие моменты:


  1. Размеры площади. Для этого нужно знать габариты прибора.

  2. Расположение сливной трубы, водопроводного крана, источника электроэнергии.
  3. Комфортное пользование прибором. Панель управления не должна быть перекрыта какими-либо предметами интерьера.
  4. Открытие люка. Он не должен упираться в стену или в мебель.

Чаще всего стиральную машину Bosch устанавливают в ванной комнате. Хотя иногда прибор размещают на кухне и даже в кладовой.

Особое внимание следует уделить поверхности, на которой будет стоять машинка. Она должна быть ровной и твердой, что исключит шаткость техники. Мягкие полы не подходят для установки. Для выравнивания прибора используют уровень.
