Установка кранов для подключения стиральной машины к водопроводу

Устанавливая стиральную машину, ее подключают к системе холодного водоснабжения, используя специальный шланг, переходные фитинги и запорную арматуру. При этом кран для стиральной машины должен не только перекрывать подачу воды, обладая высокой надежностью, но и располагаться в легкодоступном месте после монтажа и быть удобным в пользовании.

Выбирая кран для подключения стиральной машины к водопроводу, рассматривают различные варианты его конструкции, материалы изготовления, производителей, стоимость, останавливая свой выбор на оптимальном сочетании всех параметров. Стиральную машину при наличии всех комплектующих, основными из которых являются кран и гибкая подводка, простого сантехнического инструмента и любого вида герметизирующих материалов, довольно просто подключить своими руками, соблюдая элементарные правила и инструкции, изложенные ниже.

Шаровые краны — разновидности

Установка крана на смеситель

Отношение профессиональных сантехников к идее установить проходной кран для подключения стиральной машины к водопроводу на смеситель можно назвать неоднозначным. Выглядит такая конструкция не слишком эстетично, поскольку наливной кран машины сложно разместить красиво в такой ситуации. Кроме того, обычно положение смесителя изменяется, он сдвигается вперед, им может быть уже не так удобно пользоваться, как раньше. Наконец, возникают дополнительные нагрузки, на которые смеситель рассчитан не был, срок его службы сократится.
Установка крана для стиральной машины на смеситель — решение относительно недорогое и простое, но оно создает дополнительные нагрузки на сантехническое оборудование и для постоянного использования не рекомендуется

Однако такое решение вполне возможно, когда необходимо временное подключение стиральной машины. Конечно, нет ничего более постоянного, чем временные решения, но владельцы техники при этом должны учитывать риски, возникающие для их сантехники.

Если кран будет установлен перед старым смесителем советских времен, который монтируется сразу на трубы, имеет смысл поставить и новый смеситель. Это облегчит проведение монтажа и повысит надежность всей конструкции. В противном случае на трубу придется просто поставить врезной хомут, который дороже и сложнее в монтаже, чем обычный проходной кран.

Иногда случается так, что торцы труб от времени были повреждены коррозией и стали неровными. Есть два способа устранения проблемы. Проще всего будет обработать концы напильником, чтобы снова сделать их ровными. Тогда прокладку шланга можно будет надежно прижать к трубе. Другой способ — поставить удлинитель. Он скроет неровные торцы, а шланг с прокладкой будет закреплен на новой, неповрежденной поверхности.

Установка стиральной машины под умывальником позволяет сэкономить пространство в маленькой ванной, но подключение устройства к смесителю может испортить его внешний вид

Некоторые умельцы в порядке эксперимента устанавливают проходной кран не на трубу холодной воды перед краном смесителя, а после кранов и перед носиком, из которого поступает теплая вода. Делается это для того, чтобы в стиральную машину поступала уже подогретая вода, что позволяет меньше расходовать электроэнергии на подогрев. Решение нетривиальное, но технически не совсем верное.

При включении крана с таким размещением обязательно возникнет подмес, т.е. поступление холодной воды в трубу горячего водоснабжения. В результате может ухудшиться качество поступления горячей воды в соседнюю квартиру. Проблему можно было бы разрешить установкой обратных клапанов перед смесителем, но тогда во время стирки (т.е. в течение нескольких часов) нельзя будет открывать краны смесителя.

Если на стиральной машине установлена система типа “Аква-Стоп” (у разных производителей она может называться по-разному), то от установки крана можно полностью отказаться. На таких моделях конец наливного шланга снабжен специальными магнитными клапанами, которые управляются машиной и подсоединяются к ней специальными проводами. В этом случае система управления сама перекроет поток воды при необходимости, а также обеспечит беспрепятственный забор воды. Однако не существует такой техники, которая бы не ломалась. если есть возможность, следует все же рассмотреть возможность установки крана даже для таких машин.

Особые варианты подключений

Отдельно можно также упомянуть нестандартные виды подсоединений крана. Их часто используют, если нет возможности предпринять традиционное подключение или необычный способ является наиболее удобным.

Вариант #1 — установка крана на смеситель

Подобный вариант встречается на практике, поскольку привлекает пользователей своей простотой и доступностью. Однако вряд ли его можно назвать приемлемым, поскольку подобная схема имеет большое число негативных факторов.

Установленный у смесителя кран для подключения выглядит не слишком эстетично, так как в этом положении разместить дополнительный вентиль достаточно трудно

Такое расположение крана вредно сказывается на состоянии смесителя: последний испытывает повышенный уровень нагрузок, что существенно снижает срок эксплуатации устройства. Кроме того, комбинирование двух приборов усложняет пользование как краном, так и смесителем.

Специалисты считают допустимым применение подобного решения лишь как временного варианта, однако стоит вовремя позаботиться о корректном подсоединении машины.

Модели, оснащенные системой «Аква-стоп» позволяют отказаться от крана для подключения. У таких вариантов на конце наливного шланга устанавливаются магнитные клапаны, препятствующие превышению уровня воды

Стоит особо предостеречь владельцев квартир от установки крана на смесители старого образца. Чтобы подсоединить приспособление в этом случае, придется выполнять сложную процедуру, требующую материальных и временных затрат.

Если необходима именно эта схема подсоединения, желательно одновременно с монтажом крана установить также новый современный смеситель.

Вариант #2 — монтаж на старые трубы

В старых домах водоснабжающая сеть часто бывает выполнена из металла (как правило, из чугуна). В этом случае торцы труб могут быть изъедены коррозией, что усложняет проведение монтажных работ.

Подобную проблему установки крана можно двумя методами:

1. Обработать края труб напильниками. Это позволит выровнять торцы элементов, благодаря чему прокладку шланга можно провести близко к трубе.
2. Установить удлинитель, в один конец которого можно спрятать поврежденные коррозией торцы. С другого края эта деталь монтируется с зафиксированным шлангом с прокладкой.

В любом случае важно убедиться в целостности конструкции и защитить трубы от дальнейшего разрушения, например, покрыв их антикоррозийной краской. Но еще лучше сразу поменять трубы, чтобы подключение остальных устройств не вызывало проблем.

Вариант #3 — двойное подключение стиральной машины

В некоторых моделях стиральных автоматов, чаще всего производства Японии и США, предусмотрена возможность подсоединения одновременно к горячему и холодному водоснабжению.

Двойное подключение стиральной машины в целом аналогично обычному подсоединению при помощи проточного крана, однако эти детали устанавливаются сразу на двух шлангах, протянутых к трубам с холодной и горячей водой

Подобные варианты позволяют значительно снизить затраты электроэнергии, поскольку в них нет необходимости специально подогревать холодную воду, как в обычных агрегатах.

Широкому распространению подобных машинок мешает низкое качество горячей воды: в ней содержится большое количество минеральных примесей, из-за чего не только возрастает риск поломки механизмов, но и падает качество стирки.

Проверка правильности подключения

Прежде чем включать стиральную машину для полноценной стирки, нужно выполнить пробный запуск, чтобы убедиться, что подключение выполнено правильно.

Проверку начинают с набора воды – машина должна наполнить бак за определенное время, указанное в техническом паспорте. При этом нужно следить не только за скоростью набора воды, но и за герметичностью всех соединений и шлангов. Возникшие протечки следует незамедлительно устранить.

Набранная вода должна нагреваться до заданной температуры за 5-7 минут. При работе агрегата недопустимы посторонние шумы. Если машина сильно стучит или шумит, нужно остановить ее и еще раз проверить правильность подключения. На последнем этапе проверяют отжим и слив.

После проверки подключения стиральной машины можно загружать в барабан белье и запускать стирку

Итак, подключить стиральную машину без вызова мастера можно, если воспользоваться инструкцией по эксплуатации и рекомендациями, изложенными в нашей статье. Будьте внимательны и осторожны, и у вас все получится!

Тестовое включение

После завершения монтажа и подвода всех коммуникаций следует провести тестовый запуск новой машинки без загрузки вещей

Нужно обратить внимание на то, с какой скоростью вода набирается в бак. Если это происходит долго, то причина, скорее всего, в плохом напоре

Стыки фитингов, труб и шлангов не должны протекать. Если есть капли воды, гайки затягивают сильнее, но лучше подмотать их и герметизировать уплотнительным материалом. Во время стирки, при полоскании и отжиме вода должна циркулировать без приостановок. Техника не должна издавать посторонних звуков. При обнаружении проблем во время тестового включения, следует немедленно их устранить.

Подключение стиральной машины необходимо выполнять, придерживаясь инструкции. При отсутствии навыков прислушиваться к советам специалистов, тогда работа пойдет легко и быстро.

Топ-10 лучших стиральных машин до 20 000 рублей

Как подключить стиральную машину к водопроводу?

Что касается подключения стиральной машинки к холодной воде, то ниже будет представлена пошаговая инструкция, с помощью которой можно осуществить подключение самостоятельно:

Схема подключения заливного шланга стиральной машины через тройник к водопроводу

• для начала следует выбрать место подсоединения. Безусловно, самым лучшим местом будет та область, где отмечается соединение металлопластиковой трубы с гибким шлангом смесителя. В принципе осуществить подсоединение можно и к душевому крану;
• после откручиваем гибкий шланг;

• затем наматываем на резьбу тройника фумленту и, непосредственно, устанавливаем сам тройник;
• также на оставшиеся две резьбы наматывается фумлента и подсоединяются гибкие шланги от стиральной машинки и смесителя умывальника;
• напоследок нужно затянуть все резьбовые соединения ключом.

Подключение стиральной машины к водопроводной системе

Стоит отметить, что необходимо обязательно проверять наличие уплотнительных колец на обоих концах заливного шланга, так как именно они предотвращают протекание воды в местах соединения.

Еще один вариант подключения шланга стиральной машине к водопроводу

Существует и другой вариант подключения машинки к водопроводу, путем соединения подводящего (заливного) шланга со сливным краном в ванной или раковины.

Если вы решили использовать такой способ, тогда вам потребуется наливной шланг большей длины. Один конец шланга в этом случае прикручивается к крану после отсоединения гусака. Люди, которые выбирают для подключения эту систему, утверждают, что сам процесс занимает чуть больше минуты.

При этом они полностью уверены, что избегают протечек воды в процессе простоя машинки, ведь подсоединение подводящего шланга осуществлялось не стационарно.

https://youtube.com/watch?v=KCsq1YbxZ-A

Отдельного внимания заслуживает тот момент, что сегодня многие современные автоматические агрегаты оснащены специальной системой, которая блокирует подачу воды в отключенную машинку.

Такая техника оснащена наливным шлангом, который на конце имеет блок электромагнитных клапанов. Эти клапаны при помощи проводков соединяются с машинкой, которые, собственно, осуществляют управление.

При желании можно докупить специальный заливной шланг с автоматической защитой от протечек

Вся эта система находится внутри гибкого кожуха. То есть, когда машинка отключается, клапан автоматически перекрывает поступление воды внутрь устройства.

Это является очень удобным и надежным, так как, к примеру, при отключении света, вы будете уверенными в том, что при отключении машинка не будет продолжать качать в себя холодную воду с водопровода.

Как видите подключение стиральной машины к канализации и водопроводу вполне осуществимо самостоятельно. Главное следовать установленным правилам и соблюдать инструкцию, которая прилагается к технике.

Правильно подключенная стиральная машина будет служить долго и верно

Если вдруг вы в чем-то засомневались или не уверены в правильности выполнения ваших действий, то всегда можно обратиться за помощью к специалистам. Безусловно, специалист гораздо лучше и быстрее справится с установкой устройства, однако за это ему придется платить.

Техника будет работать налажено и длительно только в том случае, если все необходимые установочные мероприятия будут выполнены, как положено и в соответствии стандартам.

Стоит сказать, что если вы приобрели посудомоечную машину, то установка ее осуществляется по тому же принципу. Все установочные мероприятия идентичны тем, что при установке стиральной машины-автомата.

Естественно, в этом случае также необходимо предварительно ознакомиться с инструкцией к технике, которая в обязательном порядке должна идти к ней при продаже.

Как используется водопроводный тройник

Тройник с краном сделан с таких деталей как: корпуса из латуни, который покрыт никелем, штока который тоже из латуни, шаровой затвор, ручки, колечек и прижимной гайки. Тройник служит для подключения к водопроводу бытовых приборов, он также может служить для установки другого водопровода. Установить тройник легко с помощью накидной гайки, методом штуцерного соединения.

Монтировать кран тройник можно в любом удобном для вас положении. Использовать кран тройник также можно для перемещения жидкостей температурой не ниже -10 и не выше +85градусов. Напор в трубах не должен быть больше 6 бар. Ручка такого краника поворачивается на 90 градусов, а вес составляет около 100 грамм. Такой краник тройник бывает с двумя выходами: три четверти и пол дюймовые. Он также может иметь резьбу как наружную, так и внутреннюю. Изготовление ручек для таких кранов проходит с напылением черного или красного цвета. Срок службы составит примерно четыре тысячи циклов и ремонт крана не возможен. Во избежание раннего выхода из строя крана тройника необходимо очень внимательно выбирать качественный кран тройник для того чтобы не стать покупателем бракованного изделия или подделки крана тройника из некачественного и дешевого материала.

Необходимо запомнить советы мастеров для предотвращения покупки подделки или брака:

• Изображение логотипа на кране должно быть четким;
• Не должны быть размазаны буквы на изделии;
• Покупать необходимо строго латунные изделия и чтоб шарик для запора воды в них был тоже латунный, так как аналог, изготовленный из металла, может привести к потопу и в дальнейшем к ругани с соседями снизу и соответственно к выплате средств за ремонт;
• Обязательно нужно спросить о качестве изделия, это необходимо для убеждения в том, что данное изделие изготовлено не из вторичной латуни;
• Если средства на покупку позволяют, то нужно выбрать подороже и покачественней;
• Запорный шарик должен быть идеально гладким и отражать блеск;
• В случае если напор подачи воды в вашем доме не постоянный, а скачет, то необходимо приобретать кран с вставляющимся изнутри штоком.

Статья по теме: Как разобрать кран frap
Исходя из этих рекомендаций, вы сможете приобрести качественный кран, который станет надежным защитником от непредвиденных ситуаций.

Рекомендации мастеров по установке

Часто бывает, что установленная самостоятельно или мастером техника при отжиме начинает вибрировать. Это говорит о том, что монтаж произведен неправильно. Поэтому еще до покупки необходимо определиться с местом для машины, ознакомиться с рекомендациями специалистов по установке.

Профессиональные советы по монтажу стиральной машины, а также пошаговая инструкция помогут выполнить установку и подключение по всем правилам.

Совет #1 — подготавливаем условия для монтажа

Выбирая габаритные размеры, тип конструкции и технические характеристики модели, руководствуются не собственными пожеланиями, а возможностями помещения, в котором она будет стоять.

В просторной ванной проблем с установкой стиралки, как правило, не возникает. В целях экономии ее размещают как можно ближе к розетке, разводке водопровода и канализации

К необходимым условиям для работы стиральной машины относится близкое расположение розетки и воды. Это поможет избежать удлинения электрических кабелей и шлангов.

Обращают внимание и на удобство пользования, а также на эстетическую составляющую. Проблемы с размещением чаще всего возникают в малогабаритных квартирах

Совет #2 — выбираем оптимальное помещение

Большая часть пользователей при выборе места выбирает ванную комнату, как наиболее подходящую с точки зрения логики. Ведь именно здесь расположены водопроводные трубы и канализационный слив. К тому же процесс стирки будет скрыт от глаз.

Стиральную машину можно разместить и в малогабаритной ванной комнате, предварительно определившись с размерами и местом. В данном случае для экономии пространства машину установили под раковиной

При выборе места для машинки обращают внимание на следующие моменты:

• способность пола выдерживать вибрации;
• возможность прокладки коммуникаций на удаленные расстояния;
• в ходе замеров необходимо учитывать неровности на стенах;
• пространство для установки машинки должно быть хотя бы на 1 см больше ее номинальных размеров.

Если места мало, а габариты машины велики, стоит подумать о размещении агрегата на кухне или в коридоре.

Совет #3 — важность правильного подключения

К вопросу правильного подсоединения стиралки к коммуникациям следует отнестись крайне внимательно. Далее рассмотрим более подробно этот процесс.

Подключение воды к машине

Машинная стирка, как любая другая, невозможна без воды. Водопровод должен отвечать двум основным требованиям: достаточное давление в трубах и чистая вода.

Если они не соблюдаются, устанавливают насос для повышения давления, а воду подвергают фильтрации. В трубу, подающую воду в машинку, встраивается кран для ее перекрытия. Таким образом, вероятность протечки становится минимальной.

Вопрос подачи электроэнергии

Стиральная машина – агрегат, обладающий большой мощностью. Жильцам старых квартир, в которых не менялась проводка, рекомендуется провести отдельный кабель, так как установленные много лет назад провода и розетки для подключения современной техники не подходят. Сечение кабеля должно отвечать предполагаемой нагрузке.

Розетку для подключения стиралки устанавливают с заземлением. Если речь идет о помещении с повышенной влажностью, например, ванной комнате, то желательно выбирать модели с защитной крышкой

Установку и подключение розетки с заземлением мы детально разобрали в этом материале.

Совет #4 — учитываем внешние факторы

Температура окружающей среды и тип напольного покрытия также следует брать во внимание при установке стиральной машинки

Качественный пол и напольное покрытие

К качеству пола требования предъявляются высокие. Он должен быть строго горизонтальным, твердым и ровным.

Покрытию пола придется выдерживать вибрации, создаваемые вращающимся барабаном. Если относительно качества возникают сомнения, в месте установки машинки необходимо его укрепить.

Температура окружающей среды

В отапливаемой квартире или доме техника находится в тепле. При длительном отключении отопления, которое нередко наблюдаются в загородных домах и в технических помещениях, оборудование оставлять нельзя.

Вода, остающаяся внутри машинки после стирки, обязательно замерзнет. Это повлечет за собой разрыв шланга или даже насоса и потребуется ремонт/замена

Какому виду крана отдать предпочтение?

В процессе выбора модели крана нужно прежде всего исходить из места, к котором планируется установка стиральной машинки. В небольших помещениях лучше использовать угловые элементы, с помощью которых можно сократить пространство для подсоединения.

При необходимости одновременно соединить два или более сантехнических приборов лучше воспользоваться трехходовым краном, а при имеющемся отводе для стирального агрегата – проходным шаровым краном.

Важным фактором при выборе кранов является материал, из которого выполнены изделия. Хотя силуминовые элементы стоят дороже, Нужно обратить внимание и на материал, из которого выполнен кран. Силуминовые изделия стоят дешевле, нежели латунные, однако последние отличаются долговечностью и способностью выдерживать большие нагрузки

Необходимо также обратить внимание на диаметр прибора, который должен совпадать с размерами водопроводных труб. А также учесть особенности резьбы — ее размер, нахождение с внешней или внутренней стороны. Последний параметр можно опустить, если при монтаже крана предполагается самостоятельная нарезка резьбы.

Не менее важен и угол поворота приспособления: не слишком удобно пользоваться прибором, вентиль которого закрывается в сторону стены, задевая ее.

Подготовьтесь к процессу

Владельцу машинки автомата требуется знать особенность порядка действий установки агрегата к водопроводу.

Ведь может произойти поломка специального крана, который в дальнейшем будет нуждаться в замене, или же если машинку требуется переставить на другое место в доме. Даже новичок в этом вопросе может справиться с поставленной задачей достаточно неплохо, если запомнит перечень немаловажных моментов.

Выбирайте видное место для крана

При установке стиральной машинки автомата есть возможность пользоваться запорными кранами достаточно простой конструкции.

Установка таких кранов производится на видном месте, чтобы владельцы смогли в любой выходящий из-под контроля момент перекрыть воду, поступающую в стиральную машину.

Машина в автоматическом режиме производит различные действия, подогревает воду, предварительно взяв её из системы, в это время могут произойти разного рода поломки, которые можно предотвратить, только если кран будет на видном месте, и тогда появляется возможность повернуть вентиль и прекратить подачу воды.

В большинстве случаев поломки машины, необходимо перекрывать воду, а если этого не сделать, то есть вероятность затопления квартиры (дома) и соседей.

Виды запорных кранов

При подключении своей стиральной машины можете использовать запорные краны, разновидность которых делится на две категории:

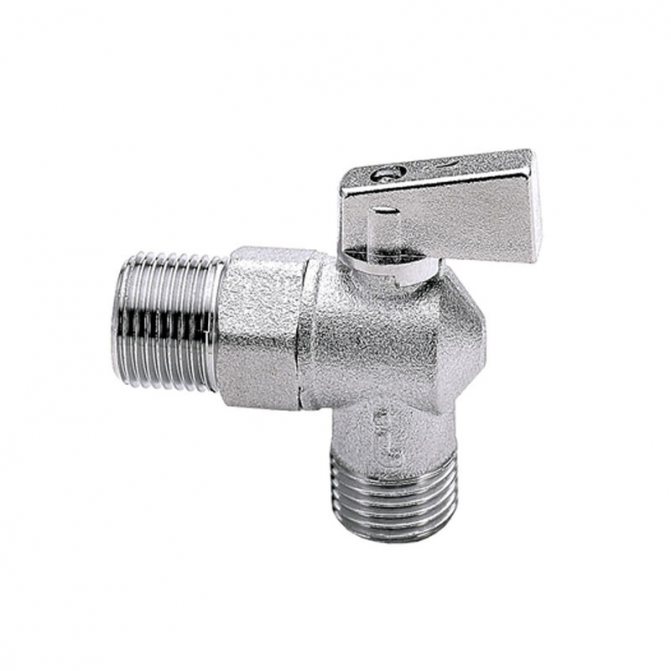

• Проходные краныИх врезают в уже имеющийся водопровод, который идет к другим объектам (смеситель, бойлер и т.п.);

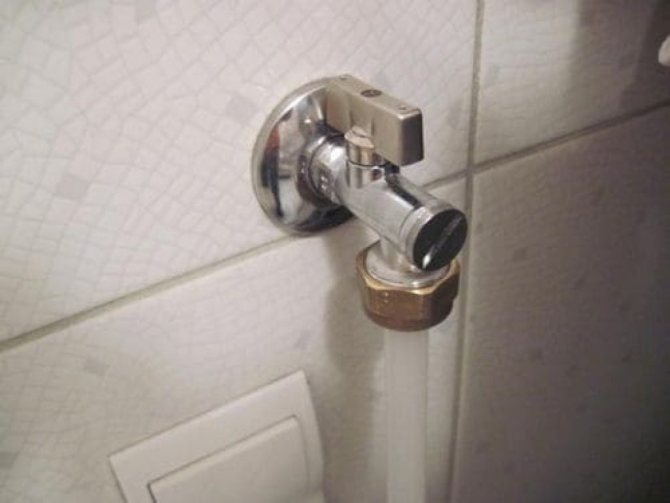

• Концевые краныОни ставятся на ответвление водопровода, специально изготовлены для машин автоматов.

Фильтр для системы водопровода

Для стиральной машины было бы лучше, если бы в нее поступала вода из водопровода, идущего по всему дому, точно такого же сечения.

Желательно установить в систему фильтр – он будет очищать воду, которая будет поступать в машинку.

Фильтр – это сеточка, которую очень легко установить. Не забывайте периодически её чистить.

Рекомендуем перекрывать подачу воды в машинку после стирки, и включать только перед её началом.

Или можно установить целую систему фильтров. Но это при наличии материальных возможностей.

Какой шланг лучше?

Может быть так, что производитель предоставляет специальный шланг для подключения к водопроводу и если таков имеется, то лучше ставить его. Длины предоставленного шланга может не хватать, поэтому не стоит сразу соединять его из двух частей, ведь в таком случае он в скором времени будет сломан.

Самый оптимальный вариант – купить новый, более длинный, шланг в специальном магазине от производителя вашей машинки. Лучше покупать шланг в фирменном магазине, ведь дешевые аналоги в простых магазинах, как правило, ломаются очень быстро.

Назначение тройников

Подобные устройства устанавливаются в точках трубопроводов, на которых необходимо разделить циркуляционный поток. В результате образуются контуры с переменным и постоянным гидравлическим режимом. Потоки первого типа предназначены для объектов, на которых важно не качество теплоносителя, а его объем. Постоянный режим традиционно обслуживает потребителей, для которых первостепенное значение имеют именно качественные показатели.

Чем трехходовые краны для воды отличаются от двухходовых устройств? Главной их особенностью является невозможность перекрыть постоянный поток. Шток неспособен полностью остановить подачу теплоносителя, поэтому на движение последнего по сети и температуру повлиять посредством крана никак нельзя. Таким образом, трубы в системах горячего водоснабжения и отопления дополнительно защищены от резкого охлаждения, что особенно опасно в зимнюю пору. Регулировать можно только переменный поток, то есть, объем теплоносителя и напор, с которым он подается.

Подключение к водопроводу

Перед непосредственно установкой шланга подачи воды , в водопроводной трубе должен быть отдельно установлен специальный кран для такого подключения. Называется он вентиль для подключения стиральной машины.

Его главная особенность заключается в размере резьбового соединения под шланг подачи воды. Размер составляет ¾ дюйма или 20 мм, тогда как диаметр резьбы под водопровод – ½ дюйма (примерно 15 мм).

Самым простым и дешевым решением для подключения машины к водопроводу является установка трехпроходного вентиля для подключения стиральной машины.

Вентиль стоит недорого, продается в любом строительном магазине с отделом сантехники и не требует переустройства водопроводной системы. Устанавливается в место соединения шланга подачи холодной воды в умывальник и выхода холодной воды водопровода.

Порядок установки трехпроходного вентиля:

• перекрываем подачу холодной воды в умывальник;
• отсоединяем шланг подачи холодной воды от водопровода;
• на резьбовое соединение водопровода по ходу часовой стрелки (т.е. вправо) наматывается уплотнитель (фум, лён);
• накручиваем трехпроходной вентиль на резьбовое соединение водопровода до упора;
• на противоположный конец вентиля накручиваем шланг подачи холодной воды умывальника;
• плавно открываем подачу холодной воды в водопровод и проверяем соединения на предмет протечки.

При правильной установке вентиля протечка воды исключена. Точно таким же способом трехпроходной вентиль может быть подключен к кухонной мойке или унитазу.

Накручиваем один конец шланга подачи воды на резьбовое соединение задней панели стиральной машины, а второй конец на резьбовое соединение трехпроходного вентиля.

Основным преимуществом данного способа установки является то, что он подходит под любой тип водопровода: стальной, металлопластовый или полипропиленовый. Также, этот способ идеален, если трубы водопровода скрыты в стене.

Из стальных труб

Для осуществления подачи воды в стиральную машину необходим монтаж обычного вентиля для подключения стиральной машины. Чтобы произвести такой монтаж наиболее целесообразно сделать врезку в водопровод.

Порядок производства врезки:

• перекрываем подачу холодной воды;
• высверливаем в стенке трубы водопровода отверстие 10,5 мм в диаметре ;
• производим монтаж на трубу специального хомута с фланцем и резьбовым выходом. Фланец должен обязательно попасть в отверстие, сделанное Вами в трубе;
• на резьбовое соединение хомута по часовой стрелке (вправо) плотно наматываем уплотнитель. Уплотнитель – лён или фум;
• накручиваем вентиль на резьбовое соединение хомута до упора;
• плавно открываем подачу холодной воды в водопровод и проверяем соединения на предмет протечки;
• накручиваем один конец шланга подачи воды на резьбовое соединение задней панели стиральной машины, а второй конец на резьбовое соединение вентиля.

Из полипропиленовых и металлопластиковых труб

Монтаж вентиля для подключения стиральной машины возможно произвести вышеописанным способом, то есть путем врезки в водопровод. Преимуществом в этом способе является относительная простота и минимальное наличие инструментов и оборудования.

Следующий способ более эстетичен с точки зрения красоты, но требует наличия специального оборудования (сварочный аппарат для полипропиленовых труб, механические или гидравлические ножницы для резки труб) и навыков обращения с ним.

Суть данного способа монтажа вентиля для стиральной машины заключается в том, что он требует вырезать часть трубы и на это место устанавливается тройник.

К выходу тройника монтируется фитинг (муфта полипропиленовая комбинированная с наружной резьбой), а уже затем на муфту устанавливается сам вентиль. К вентилю подключается стиральная машина.

В водопровод из металлопластовых труб также вставляется тройник с одним резьбовым выходом и двумя соединителями для металлопластовых труб. На резьбовой выход монтируется непосредственно сам вентиль.

Покупка тройного крана

Задачу, которую выполняет один тройной кран для воды, может выполнять пара двухходовых клапанов. Для этого их нужно установить так, чтобы при закрытии одного сразу открывался второй (реверсивно). Вопрос в том, зачем нужно сооружать конструкцию из двух механизмов, если легко можно приобрести качественный тройник в магазине или через интернет.

Подобную продукцию выпускают такие известные производители, как Grohe, Herz, Womix и многие другие. Перед покупкой трехходового крана для воды следует уточнить основные технические параметры системы. Если предложенное вам изделие выпущено неизвестным брендом, обязательно потребуйте документацию, подтверждающую его соответствие ГОСТ.

Особенно внимательным следует быть в случае с китайскими моделями. Качество сантехники, произведенной в этой стране, часто вызывает справедливые нарекания со стороны российских потребителей. Единственный ее плюс в том, что стоит она дешевле, но подобная «экономия» часто оказывается выбрасыванием денег, так как приходится покупать новое устройство.

Самые качественные изделия делают из латуни. Хромированное покрытие хорошо смотрится и дополнительно защищает от коррозии. Более дешевые сплавы значительно проигрывают в плане прочности и долговечности. Одна из главных претензий к китайцам – они часто указывают не тот материал, из которого на самом деле сделан кран.

Материалы и инструменты для установки

Для подключения агрегата к водоснабжающей сети мало выбрать подходящий вентиль.

Нужно также запастись инструментами, к которым относятся:

1. Ключ с разводным механизмом, который нужен для выполнения монтажных работ: соединения труб и патрубков, затягивания гаек.
2. Калибратор пластиковых труб для подгонки крана при его установке на врезе водопроводной трубы.
3. Лерка для нарезания резьбы или аналогичный инструмент, используемый для этих целей.
4. Дрель, напильник, отвертка, которые могут понадобиться для сверления и других работ.
5. Ножницы для пластмассовых труб или болгарка для врезки крана в систему водоснабжения из пластиковых или металлических элементов.

Помимо этого понадобится двойной шланг, который может входить в комплектацию машины-автомата или приобретаться отдельно. Желательно, чтобы длина подобного элемента была несколько больше, чем требуется – это позволит иметь небольшой запас, необходимый при перестановке.

Если шланг покупается специально, лучше отдать предпочтение детали, имеющей проволочное армирование, что позволяет легко выдерживать высокое давление в трубах.

Фильтр для очистки воды монтируется на резьбе крана, который соединяется с отводом водопроводной трубы. Небольшой элемент позволяет повысить качество используемой воды, благодаря чему снижаются риски образования налета и отложений.

Если в жидкости содержится большое количество минеральных веществ, допускается одновременное применение сразу нескольких фильтров.

Кольца уплотнения, подмотка, лента ФУМ, запасные болты, без которых сложно обойтись при установке сантехнических изделий, – перечисленный набор обеспечит надежное закрепление крана и герметичность этого узла. Следует также обдумать оптимальный вариант подсоединения с учетом конфигурации комнаты и размещения сантехприборов.

Распределение тепла

Основная задача отопительной системы – осуществлять регулировку подачи тепла. Для этого применяют специально сконструированный для перераспределения теплоносителя трехходовой кран или тройник. Отличительные особенности изделия – компактный размер, простота в эксплуатации и функциональность.

Характеристики крана

Отопительный вентиль с тройным ходом устанавливают в систему отопления. С его помощью осуществляется регулировка температуры воды.

Используется изделие в:

• отопительных контурах;
• водопроводных системах;
• системах горячего водоснабжения.

У крана есть один выходной патрубок, и он оснащен пробкой с отверстиями, благодаря чему происходит регулирование потоков теплоносителя.

К достоинствам изделий можно отнести:

• высокую герметичность затвора;
• отсутствие застойных зон;
• простоту в эксплуатации;
• легкое техническое обслуживание;
• небольшое гидравлическое сопротивление;
• долговечность использования.

Установить вентиль в отопительную систему можно без труда своими руками, соблюдая правила монтажа. Он не требует частого ухода.

Из недостатков трехходовых кранов отметим:

• при некорректной эксплуатации они могут заклинить;
• недорогие изделия самой простой конструкции не выдерживают долгой эксплуатации и быстро выходят из строя;
• чаще всего вентиль используется в системах отопления, где диаметр труб небольшой.

Как работает кран

Трехходовой вентиль относится к запорно-регулирующей арматуре, у него есть 3 отверстия:

• для подачи холодной воды;
• для подачи горячей воды;
• выходное.

В устройство одновременно подается горячая и холодная вода.

Происходит следующее, когда кран:

• полуоткрыт – поток выходит со средней температурой;
• открыт полностью – поток идет с максимальной температурой, горячая вода в систему поступает непосредственно из котла;
• закрыт — к батареям подводится лишь холодная вода.

Виды сантехнических запорно-регулирующих изделий

Трехходовой кран может быть:

Совет: производите монтаж запорного трехходового крана только в системах с небольшим давлением воды.

Использование крана в системе отопления уместно:

• если необходимо поддерживать одну температуру на входящей котельной трубе, обычно это 40˚С;
• для смесителя в системе теплого пола;
• когда требуется уменьшить поток горячего теплоносителя.

Производят вентили из:

Материал напрямую влияет на продолжительность работы изделия. Цена крана также зависит от того, из чего он был изготовлен.

К трубопроводу запорное устройство может подсоединяться с помощью:

Соответственно разработан для каждого способа отдельный тип крана.

Классификация трехходовых вентилей по другим параметрам, к которым относят:

• тип проточной части устройства – полнопроходной вариант или пробно-спускной;
• форму поворотной части конструкции – тип L, S и Т;
• обогрев корпуса;
• метод посадки затворного элемента (сальниковый или натяжной).

Контролировать работу устройства и производить регулировку температуры теплоносителя инструкция разрешает с помощью:

• пневмопривода – безопасный способ, так как отсутствует вероятность поражения электрическим током;
• электропривода – электрический магнит или дополнительное устройство с электродвигателем;
• вручную – позволяет смешивать потоки воды только в примерных пропорциях. Является самым недорогим и оптимальным вариантом в бытовых условиях.

Совет: чтобы правильно и четко производить регулировку потоков, необходимо применять специальные механизмы, которые подмешивают остывшую воду из обратки в подающую.

В этом случае расход газа или воды остается неизменным, однако температура в нужном направлении поддается контролю.

Выбираем и монтируем

Перед тем, как купить данный вид крана, рекомендуем тщательно ознакомиться с его характеристиками и особенностями.

• диаметр точки подключения устройства к трубе;
• какая пропускная способность трубопровода;
• можно ли установить сервопривод, если вам необходимо установить кран, который будет работать в автоматическом режиме.

Рекомендуем также учитывать и другие характеристики устройств, описанные выше.

1. При установке арматуры необходимо учитывать направление водяного потока. Для этого на корпусе вентиля есть стрелка.
2. Прикручивать кран можно горизонтально и вертикально, его положение никак не влияет на выполнение его прямых функций.
3. Если необходимо приварить вентиль, следует закрыть как можно плотнее внутренние полости, чтобы в них не попала окалина и сварной грунт.
4. На участке стыка патрубков с краном температура водного потока не должна быть больше 100 ˚С.

Этап #3 – выравнивание стиральной машинки

Чтобы машинка-автомат служила с максимальной эффективностью, к установке и подключению стиралки следует подойти с максимальной тщательностью.

Особого внимания требует напольное основание, которое должно соответствовать ряду критериев:

• строго горизонтальная поверхность;
• прочная структура;
• устойчивость;
• защита от вибрации и других влияний, неизбежных при работе агрегата.

Если основание не соответствует этим критерием, лучше принять меры для их выполнения.

Кроме ровности и надежности основание под установку стиралки должно обладать еще и антивибрационными свойствами. Если ставить предстоит на кафельный или деревянный пол, то весь процесс лучше производить с использованием приспособлений, гасящих вибрацию:

На непрочных поверхностях желательно произвести цементно-песчаную стяжку либо укрепить имеющиеся полы в месте предполагаемой установки стирального устройства.

Регулирование положения стирального агрегата достигается благодаря изменению высоты опорных ножек: для увеличения расстояния от пола их можно откручивать, а для уменьшения — ввинчивать

Убедившись, что основание соответствует всем названным ранее требованиям, можно приступать к монтажу. Полностью распакованная машинка с убранными крепежными элементами ставится на выбранное место.

По верхней панели определяется горизонтальность установки, при этом угол отклонения, который проверяется по верхней крышке, не должен превышать два градуса. Превышение этого показателя ведет к резкому увеличению вибрации, что очень негативно влияет на состояние узлов и значительно сокращает срок службы машинки.

Подкладывать под них подручные материалы, которые могут выскользнуть из-под опор в процессе работы, категорически запрещается. Это может привести к созданию аварийной ситуации. В то же время на скользящую кафельную поверхность допускается (и даже рекомендуется) положить коврик из тонкой резины.

Как только корпус машинки примет идеально горизонтальное положение, следует затянуть контргайки против часовой стрелки, зафиксировав оптимальную высоту опорных ножек.

При выравнивании машины рекомендуется учесть следующие факторы:

1. Наибольшая степень устойчивости агрегата достигается при максимально завинченных регулировочных опорах, однако этот вариант допустим лишь при идеально ровной поверхности.
2. При установке машины на наклонном полу для крепежа опорных конструкций целесообразно применять фиксирующие детали.
3. Чтобы проверить, корректно ли установлен агрегат, нужно попробовать раскачать его по диагонали. Если процесс сделан правильно, свободный ход отсутствует или его амплитуда совпадает для различных диагоналей.

Убедившись в правильном положении агрегата, можно переходить к следующим шагам.

Как установить кран

Существует несколько способов подключения стиральной машинки к магистрали холодного водоснабжения, в зависимости от которых приобретается различные типы сантехнической арматуры, при проведении операции используются следующие комплектующие и инструмент:

Между водорозеткой и смесителем

Один из простых способов подключения стиральной машины — установка винтового (поворотная головка эстетичнее смотрится) крана-тройника в просвет между стеной и водорозеткой на заранее приобретенный в торговой сети комплект патрубков. В один из них встроен трехпроходный кран и через него на смеситель к стиралке подается холодная вода, а другой имеет аналогичную длину и предназначен для подведения горячей воды к смесительному узлу. Метод подключения довольно прост и состоит из следующих операций:

Основным недостатком данного метода подключения является неэстетичный вид конструкции из-за отдаления смесительного узла от стены, также удаленное расположение может вызвать некоторые неудобства при пользовании ванной.

В смесителе

Иногда тройниковый узел, один из отводов которого присоединяют к наливному шлангу, монтируют в самом смесителе, основные варианты его установки: между гусаком и корпусом смесителя или между корпусом и шлангом душевой лейки. Основная трудность при этом — подобрать тройниковый патрубок с краном с подходящей по размерам резьбой, благодаря обилию товара это не слишком сложно, если перед приобретением верно измерить посадочные размеры.

Варианты размещения крана, интегрированного в смеситель

Главный недостаток подобной конструкции — наихудший эстетичный вид из всех вариантов из-за наличия нарушающих симметрию и гармонию деталей в смесительном узле.

На трубопровод от мойки

Один из популярных и распространенных вариантов — подключение тройника к трубе, к которой подсоединяется гибкая подводка мойки. Работа не представляет никаких сложностей даже для домохозяйки при покупке тройникового шарового крана стандартного диаметра. Для его установки:

Благодаря американке с уплотнительными кольцами при всех соединениях не потребуется использование уплотнительных материалов.

Наливной шланг под мойкой

В водорозетку на стене или трубе

Иногда для подключения наливного шланга в водопроводных полипропиленовых ПП трубах делают специальный отвод с водорозеткой, которую размещают под ванной или замуровывают в стене, размещая водопровод в штробах.

В данной ситуации водорозетка имеет внутреннюю резьбу, в нее с помощью разводного ключа вкручивают проходной или угловой фитинг с краном, используя льняное волокно или уплотнительную Фум-ленту, соединение на стене закрывают декоративной крышкой (диском).

Врезкой в трубопровод

В ванной комнате редко подключают наливной шланг к трубопроводу подачи воды в рукомоечный смеситель, так как раковина обычно располагается на противоположной стороне и протянутый шланг создаст определенные неудобства. Подключение к смесителю в ванной является неэстетичным и неудобным вариантом, так как шланг от стиралки мешает принятию водных процедур.

Если водорозетки заранее не сделаны в трубах и не помещены стенах, под ванной можно обрезать полипропиленовую трубу и впаять (врезать) в разрыв полимерный тройник с краном, но для этого придется вызывать сантехника и платить немалую сумму. Если труба металлическая, врезка в нее без сварочных работ, использования специальных дорогостоящих муфт и переходников непростая задача.

В данной ситуации один из оптимальных вариантов врезания в трубопровод из любых материалов — использование накладного хомута с центральным резьбовым отводом. Операцию проводят в следующей последовательности:

Обилие сантехнической арматуры на рынке от отечественного, китайского, европейского производителя делает задачу по выбору крана для подключения стиральной машины довольно простой, не требуется даже замерять его параметры при унифицированном исполнении узлов. С подключением крана и наливного шланга к стиралке может справиться даже домохозяйка, в самом сложном случае с использованием накладных хомутов потребуется минимальный строительный опыт и навыки.

Источник

Подключение шланга для подачи воды

Обычно при монтаже системы водопровода, во время ремонта квартиры или дома, заранее предусматриваются места установки бытовых агрегатов, работа которых связана с использованием воды. Это прежде всего стиральные и посудомоечные машины. В этих местах опытный монтажник обязательно устанавливает специальные краны подключения. К ним впоследствии и подсоединяют специальные шланги для подачи воды.

Обычная размерность кранов ½ и ¾ с наружной резьбой. Эту размерность имеют и гайки шлангов. Подключение осуществляется при закрытом кране.

Перед тем как прикрутить трубку, необходимо убедиться в наличии герметизирующих прокладок. Бывает, что они идут в комплекте и требуют установки. В некоторых случаях они просто теряются при транспортировке. Убедившись в наличии прокладок, можно подключать водяной шланг.

Обычно со стороны подключения к штуцеру машинки, трубка имеет Г-образную форму под 90 градусов для удобного подсоединения. Придерживая трубку от перекручивания, необходимо накрутить гайки на кран подключения и на штуцер. Последовательность в данном случае роли не играет. Главное, чтобы при установке агрегата, патрубок не перекручивался и не перегибался. С открытием водопроводного крана, подключение можно считать законченным.

Критерии выбора

Подбирая запорный вентиль для подсоединения бытовой техники к водопроводной магистрали, руководствуются следующими принципами:

1. Лучше всего для быстрого прекращения и включения водоподачи подходят шаровые краны, в которых запорный механизм в виде шара со сквозным отверстием мгновенно перекрывает водный поток при повороте ручки на 90 градусов.

2. Для эстетичного вида и предотвращения незапланированного поворота ручки следует использовать изделия с поворотным рычагом компактной формы в виде бабочки. В местах, где доступ затруднен и исправить ситуацию невозможно, рациональнее применять модель с асимметричным длинным рычагом, который легче и проще поворачивать.

3. Лучший материал изготовления запорной арматуры — латунь, которая не подвержена коррозии и имеет срок службы в десятки лет, бытовая арматура подобного типа имеет хромированное покрытие, придающее ей красивый эстетичный вид. Латунные краны устанавливают в стальной металлический или полимерный (полипропиленовый ПП) трубопровод, в последний впаивают переходник с пластика на металл.

4. Выбор конструкции корпуса крана зависит от варианта подключения — если его устанавливают в разрыв или трубопровод, к которому подсоединяются мойки, смеситель или его отлив, шланг для душа, используют тройную конструкцию. При выходящей из стены водорозетке оптимальный вариант — угловой корпус, прямая проходная модификация используется не слишком часто и подключается к трубопроводам или водорозеткам, расположенных внизу у пола.

На заметку: В торговой сети имеется конструктивная разновидность проходного крана, специально предназначенная для одновременного подсоединения к смесителю и стиральной машине, при монтаже крановый и удлиняющий патрубки вкручивают между водорозетками и смесительным узлом.

5. При покупке иногда следует обращать внимание на положение ручки, при котором кран открыт или закрыт, к примеру удобнее, чтобы близко расположенный к стеновому покрытию вентиль с длинным рычагом закрывался вплотную параллельно стене, а открывался перпендикулярно ее плоскости, выступая наружу – это предотвратит непроизвольный поворот и нежелательное открытие канала для поступления воды.

6. Выбирая в строительном магазине или на рынке подходящую модель, следует обратить внимание на производителя (у фирменной арматуры логотип компании нанесен на корпус). Качественной и отлично зарекомендовавшей себя на отечественном рынке является сантехническая арматура следующих российских и европейских брендов: Bosch, Bugatti, Elsen, Grohe, Itap, Valtec.

Выравнивание при помощи ножек и уровня

Частой ошибкой при установке стиральной машины автомат на неровный пол является отсутствие регуляции ножек, в результате чего при ее работе возникает излишняя вибрация и сильный шум.

Выравнивание уровнем

Для того чтобы верно отрегулировать машинку необходим специальный ключ и уровень. Уровень располагается на машинке и ножки раскручиваются/закручиваются до необходимой высоты. После нужно надавить на углы машинки сверху, чтобы оценить ее устойчивость. Кроме того в магазине можно приобрести специальные антискользящие подставки.

После того, как вы провели подключение стиральной машины к водопроводу и канализации, а также выровняли её по уровню, необходимо переходить к следующему этапу. Об этом расскажем далее.

Вывод

Если вам нужно распределить теплоноситель в системе отопления, подключить к водопроводу стиральную машину или произвести подачу воды на приусадебный участок, вам поможет трехходовой кран. У него с одного выхода установлен вентиль, который позволяет вручную или автоматически производить необходимые вам задачи.

Установка устройства не вызывает проблем, так же, как и его обслуживание. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Статья по теме: Хорошие смесители для ванной

Установка стиральной машины

Перед началом установки стиральную машину освобождают от упаковки, осматривают, проверяя целостность, и снимают стопорные болты. Устанавливаются они производителем еще на заводе и предназначаются для фиксации барабана во время транспортировки. А вот оставлять их в машине после установки нельзя, так как это приводит к поломке ходовой части. Болты скручивают рожковым ключом и вынимают из корпуса вместе с пластиковыми втулками, а в отверстия вставляют заглушки, идущие в комплекте.

На новой машинке нужно открутить транспортные винты и вынуть пробки

Транспортные болты удерживают всю подвеску барабана в фиксированном состоянии, дабы не повредить ее при транспортировке

Заглушка

Теперь можно приступать к установке.

Шаг 1. Стиральную машину ставят на выбранное место, укладывают на верхнюю крышку уровень, регулируют высоту при помощи ножек. Машина должна стоять ровно, без перекосов, не слишком плотно к стене. По бокам тоже должны оставаться хотя бы небольшие зазоры между стенками машины и мебелью или сантехникой.

Машинку нужно выровнять по уровню

Ножки машинки

Шаг 2. Убедившись в правильности размещения, машину немного выдвигают вперед, чтобы облегчить доступ к коммуникациям.

Шаг 3. Выполняют подключение к водопроводу. Берут шланг подачи воды, вставляют с одной стороны фильтр (обычно он идет в комплекте), прикручивают к штуцеру на задней стенке машины, второй конец к проходному крану на водопроводной трубе, предварительно вставив прокладку.

Фильтр может быть установлен в виде сеточки в шланге, либо в корпусе стиральной машинки

Шланг наливной

Один конец шланга прикручивается к машинке

Подключение наливного шланга

Шаг 4. Следующим подключают сливной шланг: вставляют его конец в сливное отверстие и плотно накручивают гайку. Длина этого шланга не должна превышать 4 м для обеспечения нормального отвода использованной воды.

Подключение сливного шланга

При необходимости удлинения шланга с подачей воды используем второй шланг и муфту- переходник

Шаг 5. Оба шланга заправляют в соответствующие углубления на задней стенке машинки, чтобы исключить перегибы. После этого стиральную машину устанавливают на постоянное место и опять проверяют расположение по уровню. Теперь остается только подключить стиральную машину к розетке и проверить ее работу в тестовом режиме.

Включите машинку в розетку

Пробный запуск

Пробный запуск

Для начала нужно взять паспорт прибора и положить перед собой, чтобы сверяться с данными в процессе проверки. Пробный запуск выполняют без загрузки белья, лишь с водой и небольшим количеством порошка. Итак, включают подачу воды в бак машины, одновременно засекая время наполнения до указанной отметки. Сразу после этого осматривают все соединения, и если обнаружилась протечка, воду сливают и герметизируют проблемное соединение заново. Если протечек не видно, можно включать машинку.

Вода должна нагреться до нужной температуры в течение 5-7 минут, так что засеките время и сверьте с паспортом прибора. Пока греется вода, внимательно прислушивайтесь: устройство должно работать практически бесшумно, и любые шорохи, скрипы, стуки свидетельствуют о неисправности. Если посторонних звуков нет, проверьте работу остальных функций, в том числе и слива. Выключив машину, еще раз осмотрите шланги, соединения, пол вокруг корпуса. Все должно быть сухим и чистым. Трап в ванной комнате читайте на сайте.

Тройной кран в разрезе ↑

Описание и характеристики ↑

Водопроводный тройник с краном состоит из латунного корпуса, покрытого никелем, шарового затвора, штока — также изготовленных из латуни, ручки (чаще пластмассовой), колец (резиновых и тефлоновых) и прижимной гайки.

Предназначен стандартный бытовой тройной кран для воды для подключения к системе водоснабжения (холодного и горячего) бытовых «девайсов», а также для установки на прочих трубопроводах, по которым транспортируются жидкости, совместимые с материалами тройника. Подключается устройство при помощи накидной гайки, методом штуцерного соединения. Устанавливать кран можно в любом удобном для вас монтажном положении.

Использование детали возможно для перемещения жидкостей температурой от −10 до +85 градусов по Цельсию. Давление в трубах при этом не должно превышать 8 бар. Угол поворота ручки тройника — 90 градусов. Вес — около 100 грамм. Тройник сантехнический с краном бывает с выходами ½ и ¾ дюйма (15 и 20 мм). Резьба выходов также может отличаться и быть внутренней либо внешней. Ручки для таких устройств производятся с красным либо черным напылением. Служит изделие ориентировочно 4 тысячи циклов, ремонту, как правило, не подлежит, стоит умеренно.

Знакомьтесь: одна из представленных на рынке моделей

Как выбрать качественную деталь ↑

Чтобы избежать потопа либо преждевременного выхода из строя техники, следует внимательно подойти к выбору тройника, чтобы не стать обладателем подделки либо бракованного изделия.

Запоминайте профессиональные советы от опытных сантехников:

• логотип на детали должен быть изображен четко, буквы не должны быть размазанными;
• приобретайте только латунный корпус с запорным шаром из такого же материала, аналоги из стали приводят к потопам, скандалам с соседями и выплатам компенсаций за их поврежденное имущество;
• спрашивайте у продавца сертификат, дабы убедиться в том, что деталь произведена не из вторичной латуни, содержащей ряд примесей, несущих угрозу для здоровья домочадцев;
• если есть возможность, выбирайте наиболее качественный сорт латуни, невзирая на цену (чтобы мелкая экономия не вылезла, как говорят, боком);
• запорный шар должен быть гладким, с зеркальным блеском после алмазной шлифовки (изделие с мутной и шероховатой поверхностью — это брак);
• если давление в трубах вашего дома частенько скачет, берите модель с вставляемым изнутри штоком, которая, держась до последнего, вырывается крайне редко.

Попробуем подключить эту красавицу?

Замена наливного шланга

В том случае, если шланг подачи воды имеет видимые повреждения и пропускает воду, не стоит заниматься его восстановлением. Эти попытки ни к чему не приведут. Необходимо купить новый и произвести замену. Перед покупкой следует обязательно уточнить длину заливной трубки и размерность элементов подключения. Еще лучше взять старый шланг с собой и продавец-консультант подберет аналог. Перед заменой необходимо перекрыть кран подключения, чтобы снизить давление в рукаве. Для этого надо подождать в течение нескольких минут. Если этого не сделать, то усилия прилагаемые к откручиванию могут привести к повреждению как крана, так и штуцера. Демонтировав поврежденный элемент, новый следует устанавливать как описано выше.

Открытие и закрытие вентилей

Определить, открыт или закрыт вентиль, можно по нескольким признакам в зависимости от вида установленного устройства.

Определение положения шарового вентиля

Для определения состояния шарового вентиля можно использовать:

Шаровой вентиль может быть оснащен двумя типами ручек:

Вентиль закрывается, если ручка поворачивается перпендикулярно устройству и направлению трубопровода, и открывается, если ручка поворачивается в направлении оси устройства и соответственно трубопровода.

Определение состояния вентиля по ручке, установленной на устройстве

Определить состояние вентиля по ручке поможет следующий видеоролик.

Если ручки сломаны или по каким-либо причинам полностью отсутствуют, то можно ли узнать положение вентиля? Для определения состояния устройства при рассматриваемых обстоятельствах можно воспользоваться выточкой, расположенной на штоке.

Элемент, по которому можно определить положение вентиля

Если выточка расположена параллельно трубопроводу, то вентиль открыт и пропускает жидкость (газ). Если выточка располагается перпендикулярно направлению труб, то вентиль закрыт и движение жидкости по системе невозможно.

Определение положения вентиля по выточке

Врезка в водопровод

Стальная труба

Что потребуется:

• Седельная муфта.
• Сверло, с радиусом равным половине дырки в муфте.
• Кран.
• Пакля.
• Гаечные ключи.

Что выполнить:

1. Отключить водоснабжение и слить остатки, воспользовавшись смесителем, расположенным рядом.
2. Выбрать для врезки муфты часть трубы, находящийся в свободном доступе близко к машинке.
3. Почистить и отполировать трубу, пользуясь ножиком или шкуркой
4. Примерить муфту, повернув ее, расположив кран корректно.
5. Установить болты, затянув ключом, и прокладку.
6. Разместить под трубой ткань или тару, чтобы в них стекала вода.
7. Просверлить дырку в трубе через втулку, находящуюся изнутри муфты.
8. Обмотать кран куском пакли, оборачивая по длине в сторону закручивания. Намазать уплотнителем.
9. Накрутить муфту на кран.
10. Подключить к крану шланг от стиральной машины и закрутить рукой.

Врезка в трубу

Металлопластиковая труба

Что потребуется:

• Тройник с единственной внутренней резьбой.
• Труборез.
• Калибратор для труб.
• Кран.
• Гаечные ключи.
• Фум-лента.

Что сделать:

1. Перекрыть воду и слить остатки.
2. Выбрать для врезки муфты часть трубы, до которого легко добраться.
3. Разрезать трубу и развести ее кончики, отогнув их с аккуратностью.
4. Откалибровать два окончания трубы и снять фаски, вставив прибор и повернув его небольшое количество раз.
5. Снять с тройника гайки и кольца.
6. Надеть гайку, а после этого и обжимное кольцо на оба конца трубы.
7. Ввернуть трубу в отверстие тройника до конца и закрутить гайки руками.
8. Удерживая одну гайку ключом, затянуть вторую, а после также подтянуть первую гайку.
9. Обмотать краник фум-лентой, помещая несколько витков по всей протяженности в сторону накручивания
10. Вкрутить все это в фитинг.

Подключить к крану шланг стиральной машины, закручивая руками.

Полипропиленовая труба

Что потребуется:

• Тройник МРВ, обладающий резьбой необходимого радиуса.
• Кран для стиральной машины.
• Прибор для резки труб.
• Паяльник.
• Фум-лента.

Действия:

1. Перекрыть воду, слив воду.
2. Выбрать часть трубы, находящийся в свободном доступе для паяльника, близко к стиралке.
3. Вырезать кусок на 3 см меньше тройника.
4. Протереть трубы от воды и высушить их, чтобы не появились изъяны при запаивании.
5. Установить насадку подходящего размера на паяльник и разогреть его до нужной степени.
6. Приложить паяльник к трубе и одному из концов тройника, подождать около 6 секунд.
7. Быстро убрать устройство, соединяя раскаленные элементы, и подождать примерно 10 секунд.
8. Те же действия повторить для второго конца трубы.
9. Обмотать кран фум-лентой, помещая обороты на резьбу, туда где будет он закручен.
10. Совместить его с тройником.

Далее подсоединить к крану шланг стиральной машины, закрутив его.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Подсказки по неисправностям ↑

Краны-тройняшки иногда выходят из строя — в силу старости либо неправильного монтажа. Рассмотрим несколько ситуаций поломок и пути их решения.

1. Протекает ручка. Это значит, что износился сальниковый уплотнитель. Лучшее решение проблемы — замена тройника.
2. Протекает муфтовое соединения. Такая неисправность возникает из-за плохой герметизации. Чтобы устранить течь, следует разобрать крепление, и поменять уплотнитель.
3. Течет кран. Подобная проблема возникает из-за разболтки прижимной гайки. Уладить ситуацию можно просто подтянув гайку.

Что ж, теоретические уроки вы прошли, пора приступать к практике. Начните с покупки тройника

Кран тройник — крохотная, но важная для хозяйства деталь, повышающая уровень комфорта в доме.

Подключение стиральной машины автомат к водопроводу своими руками

Этот этап наиболее важен и сложен. Поэтому нужно посмотреть на несколько важных моментов.

• Оценить место в котором будет стоять машинка. От этого будет зависеть метод подключения и выбор необходимых деталей.
• Необходимо помнить, что водопроводные шланги должны располагаться за мебелью или деталями интерьера. От этого будет зависеть их длина.
• Необходимо заранее оценить приблизительную длину прокладки водопроводного шланга. Очень часто в комплекте идут очень короткие.
• Для подключения к водопроводной системе понадобится: трубы, вентиль или обычный кран.

Кран для подключения стиральной машины автомат

Самый распространённый способ подключения — это подключение на ровном участке водопровода. Для этого потребуется тройник. Либо это можно сделать на специальном отростке трубы. К тройнику или отростку происходит подключение через бачок унитаза.

Этапы непосредственного подключения к водопроводу.

В процессе подсоединения вам могут понадобиться некоторые специальные инструменты. При работе с металлическим трубопроводом вам потребуются различные гаечные ключи. Так же будут нужны какие либо уплотнители. Фумлента или лён. Лучше выбрать лён, так как он разбухает в процессе использования и препятствует подтеканиям.

При работе с водопроводом, выполненным из полимеров, особенно если придётся производить новую врезку в него, вам будут нужно спец. инструменты для пайки полипропиленовых труб. Так же будет нужен калибратор и специальные фитинги.

Разновидности кранов-тройников

В зависимости от способа управления, тройник бывает ручным или автоматическим. Модели первого типа похожи на обычный шаровой кран, только с тремя выходами. Это наиболее распространенный на сегодняшний день вариант. Для распределения теплоносителя в частном секторе обычно используются электрические устройства. С их помощью можно, например, настраивать температуру отдельно для каждой комнаты.

По принципу работы трехходовые краны могут быть:

Понять основное предназначение устройств можно уже по самим названиям, но все-таки давайте рассмотрим каждую из конструкций подробнее.

Разделительные

Тройники этого типа служат для разделения основного потока. Обычно их используют в системах горячего водоснабжения, также они часто применяются в обвязках воздухонагревателей. Конструкция очень проста: одно отверстие является входным, остальные – выходные.

Главным отличием таких тройных кранов для воды от смесителей является количество клапанов на штоке. Здесь их два и располагаются они в выходных отверстиях. Когда какой-то клапан перекрывает проход, сразу приоткрывается второй.

Смесители

Внешне эти смесители выглядят точно так же, как разделительные модели. Отличие можно увидеть, только разобрав конструкцию. Шток оснащен только одним шаровым клапаном, перекрывающим единственный выход. Входных отверстий у смесителей два. Задачей устройства является объединение двух водных потоков с целью снизить температуру теплоносителя до определенного уровня. Чтобы добиться нужного показателя, необходимо правильно рассчитать пропорции каждого из потоков на основании их температур.

Преимущество смесительных трехходовых кранов над моделями второго типа заключается в том, что их тоже можно задействовать для разделения воды. Для этого потребуется внести незначительные изменения в конструкцию. Если вы обладаете только теоретическими познаниями по данному вопросу, лучше обратиться к специалисту, равно как и в случае с установкой крана.

Оставляя комментарий Вы соглашаетесь с Политикой конфиденциальности

Статья по теме: Устройство смесителя

Характеристики

Никаких особых требований по подключению домашних стиральных машин не существует, поэтому применяют практически всегда шаровые краны: герметичные, надежные, простые, быстро перекрывающие поток среды, имеющие небольшую стоимость. Задвижки на диаметры 15-20 мм в быту не устанавливают, вентили, которые необходимо дольше крутить для закрытия-открытия воды и которые несколько больше уменьшают напор, чем шаровые конструкции, также практически не устанавливают. Конические конструкции также в быту практически не применяются.

Частые ошибки и проблемы при монтаже

Для того чтобы избежать ошибок при самостоятельной установке крана, необходимо следовать советам специалистов и соблюдать общие правила монтажа.

• Не следует слишком перетягивать гайки, так как это может привести к срыву резьбы и возникновению течи.
• Не стоит пренебрегать использованием уплотняющих материалов – льняной нити и ФУМ-ленты.
• При монтаже крана на полипропиленовые трубы клипсы крепления нельзя располагать от крана дальше 10 см. В противном случае при повороте вентиля-бабочки или рычага труба будет сдвигаться из стороны в сторону, что будет негативно сказываться на качестве соединения.
• Монтируя кран на трубу, необходимо следить, чтобы стрелка, выбитая на фитинге, совпадала с направлением движения водотока, ни в коем случае не устанавливая кран наоборот.
• При вырезании участка трубы и установке крана торцы обеих частей следует тщательно очистить от заусениц. В противном случае они начнут постепенно отделяться под воздействием воды и приведут к засору труб.
• Нельзя подключать машинку к системе отопления. Это обусловлено тем, что вода в радиаторах является технической и для стирки вещей не подходит.

О том, как выполнить ремонт крана для стиральной машинки, вы можете узнать ниже.

Различные схемы монтажа крана

Рассмотрим популярные варианты подключения, которые можно выполнить самостоятельно с применением минимума инструментов и дополнительных деталей.

Установка проточного элемента

Для установки крана этого типа (обычного или тройника) нужно прежде всего перекрыть подачу холодной воды, что можно сделать при помощи крана на стояке. После этого из труб производится слив оставшейся жидкости, которая может помешать при осуществлении дальнейших манипуляций.

Легче всего устанавливать проточный кран на отдельное ответвление трубы. Как правило, в этом случае уже предусмотрена резьбовая втулка, к которой легко можно прикрутить кран с двухотводной системой, соединенной с фильтром. Этот элемент крепится к заливному шлангу.

Произведя все манипуляции, необходимо проверить крепежи на наличие протечек. Если будет заметна вода, следует переделать все соединительные узлы, установив дополнительные прокладки.

Монтаж концевого крана

Если к стиральной машине подведено специальное ответвление водопровода, можно подключить концевой кран, используя тройник (врезной хомут). Эта деталь аккуратно привинчивается к трубе, так чтобы направляющая втулка смотрела наружу. После этого в трубе просверливают отверстия, через которые проводится подсоединение к хомуту или отрезку трубы, где предполагается вмонтировать кран.

На конце трубы нарезается резьба, совпадающая по размеру и типу с нанесенными на тройник бороздками. Наружная резьбы обматывается уплотнителем (ФУМ-лентой) или льном, после чего кран накручивается на наружную трубу.

Ко второму концу крана подсоединяется шланг (приложенный к машине-автомату либо купленный специально). Другой конец шланга устанавливается в специальное отверстие, которое находится с обратной стороны стирального агрегата (с него необходимо снять транспортировочную задвижку).

Собранная конструкция проверяется на наличие протечек. Как правило, угловой конец шланга подключается к стиральному агрегату, тогда как прямой конец подсоединяется к водопроводу. Этот вариант более удобен, поскольку моющее устройство обычно устанавливается рядом со стеной.

Установка крана с врезкой трубы

Более сложным процессом является монтаж крана непосредственно на трубе, поскольку в этом случае придется выполнить вырезку участка.

Для пластиковых элементов конструкции это можно сделать относительно легко, используя специальные ножницы. Значительно больших усилий такая операции потребует, если речь идет о металлическом трубопроводе: в данной ситуации придется применить болгарку.

Для определения величины вырезаемого участка необходимо сложить длину крана и размер фильтра. После этого можно выполнить надрез, а на концах труб нарезать резьбу, совпадающую по параметрам с имеющейся на кране. Следом за этим производится установка фильтра, который будет защищать механизм машинки от примесей, содержащихся в водопроводной воде.

Затем осуществляется установка крана, регулирующего подачу воды. Для этого нужно снять с детали монтажные гайки, которые используются для соединения с трубой. Если установка ведется на конструкцию из полимеров, перед началом манипуляции эту деталь следует расширить при помощи калибратора.

Места стыков фиксируются стягивающими кольцами. Перекрываемый отсек крана соединяется с заливным шлангом агрегата. После этого все гайки затягиваются разводным ключом

Важно обращать внимание на силу фиксации: плохо затянутый или перетянутый болт может нанести огромный вред конструкции, став источником возникновения утечек

Все стыки хорошо герметизируются уплотнительными кольцами, которые входят в комплектацию крана и/или фильтра, а также фум-лентой, льняными волокнами или другими материалами. Заключительный этап – проверка собранной конструкции.

Срок службы

Срок службы латунных изделий зависит от частоты открытия-закрытия (прочие условия стабильны – холодная вода, рабочее давление в бытовых сетях 1,6 МПа). Если не крутить кран каждый день, можно рассчитывать на 15-20 лет. Если у Вас десять детей и Вы целый день грузите в машинку вещи, отсортированные по всем цветам радуги, и при этом каждый раз открываете-закрываете подачу воды, то краник может умереть раньше, чем стиралка.

Вообще желательно менять запорную арматуру вместе со стиральной машиной (т.е. раз в 10-12 лет).

Преимущества и недостатки

Плюсов у латунных шаровых изделий множество, минусы у бытовых кранов практически отсутствуют:

• очень компактные габариты;
• надежность;
• долговечность;
• простота конструкции и ремонтопригодность;
• небольшая стоимость;
• хорошая герметичность;
• маленькое гидравлическое сопротивление;
• коррозионная стойкость.

Недостатки при использовании в домашних сантехнических системах практически отсутствуют. Следует только обращать внимание, что при расположении краника с консольной рукоятью вдоль стены для поворота рукояти может не быть места – следует продумать удобное размещение еще на этапе планирования.

Плюсы и минусы такого присоединения

Когда нет альтернатив подключения стиральной машины к водопроводу, то нет особого смысла рассуждать насколько это правильно или неправильно – делать все равно надо. Тем не менее, мы обозначим достоинства и недостатки данного способа интеграции в водопроводные коммуникации для целей подключения стиралки, чтобы дать вам немного дополнительной пищи для размышления. Возможно, вы придете к выводу, что лучше переделать ванную комнату, чем «гамырить» нечто подобное. Начнем с минусов.

1. Переходник и шланг, отходящие от смесителя несколько испортят внешний вид ванной комнаты. Даже если выбрать переходники покрасивее, все равно это выглядит совсем не респектабельно.
2. Если раньше ваш смеситель был присоединен вплотную к стене и смотрелся аккуратно, то теперь, благодаря переходнику, он сильно выступает вперед, что еще и опасно. Зацепите случайно такой смеситель, как следует, и кран можно вырвать со всеми вытекающими последствиями.
3. Если у вас установлен смеситель «совкового» типа, то есть российского или даже еще советского производства, где основные крепежные гайки висят на эксцентриках, а не на самом смесителе, то подключить таким способом стиральную машину будет затруднительно или даже невозможно.
4. Если трубы под смеситель изначально были выведены криво, а затем при обычной установке смесителя эта кривизна была компенсирована с помощью эксцентриков, она снова вылезет, когда вы поставите дополнительные краны и переходники-удлинители. В итоге, смеситель на кран и удлинитель уже не встанет ровно и придется что-то придумывать, чтобы кривое соединение не пропускало воду и держало давление.

В качестве плюсов подключения стиральной машины к смесителю можно считать его относительную простоту. Не нужно лазать где-то под раковиной или ванной, ломать плитку, «калечить» трубы, подключение осуществляется быстро, относительно просто и удобно. Также нужно учесть, что в случае возникновения проблем со стиральной машиной вы можете очень быстро перекрыть воду, поскольку основной кран будет находиться прямо около смесителя.

Комплектующие и инструмент

Перед тем как затеять подключение стиралки к смесителю необходимо запастись базовыми комплектующими и соответствующим инструментом. С инструментами проблем не возникнет, поскольку они почти не нужны. По сути, можно обойтись лишь отверткой и разводным ключом. Никакие дрели, болгарки, молотки и плоскогубцы здесь не нужны, подключение производится быстро, аккуратно и без шума. Никаких сверхъестественных комплектующих также не потребуется, вот список того, что нужно будет приобрести.

• Кран-тройник на 3/4 с двумя магистральными выходами и одним выходом на наливной шланг.
• Магистральный удлинитель на 3/4 соответствующий по длине взятому тройнику.

• Силиконовые прокладки на 3/4.
• Качественная дорогая ФУМка.

Когда будете покупать тройник, убедитесь, что он по внешнему виду подходит под ваш смеситель. Ведь согласитесь, нет смысла покупать деталь с золотистым покрытием и ставить ее на хромированный смеситель, допуская этакую «цветовую и эстетическую разношерстность». Общая логика, надеемся, ясна, не будем вдаваться в подробности.

Монтаж проточного элемента

Существуют различные схемы подключения крана, доступные для выполнения своими руками. Одним из таких вариантов является установка проточного элемента. Перед началом любых манипуляций надо перекрыть подачу холодной воды.

Предстоит установка тройника и обычного крана. Оставшуюся жидкость сливают из трубы. Она будет мешать в дальнейшем рабочему процессу, поэтому следует от неё избавиться. Легче всего производить монтаж на отдельную ветвь трубы. В комплектации обычно имеется резьбовая втулка, на которую можно накрутить кран с двухотводной системой. Она соединена с фильтром. Этот элемент закрепляется на заливном шланге.

Угловой кран можно установить по тому же алгоритму, что и проточный. Отличие состоит только в особенности конструкции этих изделий. Необходимо контролировать расположение вентиля. Оно должно быть комфортным для пользователей. По окончании всех действий следует осмотреть крепежи, определить, нет ли в них протечек. При появлении капель воды необходимо заново закрепить соединительные узлы.
