Пааровая воскотопка своими руками: чертежи, размеры, изготовление

Паровая воскотопка из пара является одним из главных инструментов пчеловодов. Данный способ конверсии сырья обладает следующими плюсами:

процент выходящего воска зависит от времени, потраченного на обработку;
отсутствует восковая эмульсия, так как нет контакта с горячей водой;
процедура производится с соблюдением чистоты рабочей территории;
получаемый продукт не содержит дополнительных смесей;
качество находится на высочайшем уровне.

Высокотемпературная воскотопка обладает различными конструкциями. Для маленькой пасеки подойдет паровая соковарка, фабричное устройство, изготовленное по такому же методу.

Основное количество моделей, предназначенных для пчеловодов, предполагает погружение различного измельченного сырья. Но присутствует воскотопка паровая рамочная, в которую все кладется целиком. Для изделия производят парогенератор своими руками.

Собственноручное изготовление

Из-за высокой стоимости готового прибора пасечники обычно делают паровую воскотопку своими руками. Ее изготовление из подручных материалов, отработанной бытовой техники несложно. Сообразительные пасечники приспосабливают под основу для вытапливания воска металлические емкости любого объема:

старую бочку;
крупный бак;
большую кастрюлю;
отработанный стальной газовый баллон;
корпус от старой стиральной машины или холодильника.

Основное условие – каркас должен выдерживать высокую температуру.

Простейшая конструкция

Элементарная паровая конструкция, изготовление которой доступно даже начинающему пчеловоду, представляет собой металлическую емкость в форме цилиндра, до середины которой наливают воду. Сверху на нее помещают сетчатую тару, закрепленную крючками к краям бака. Туда кладут сырье, подлежащее обработке. Сосуд ставят на источник тепла, доводят до кипения. Поднимаясь, пар растапливает воск, тот стекает вниз и после охлаждения воды застывает поверх нее, не смешиваясь с ней.

Рамочная паровая воскотопка

Агрегат собственной работы состоит из двух металлических емкостей, помещающихся одна в другой. В нижней части внутреннего бака просверлены сквозные отверстия, на верхнем краю крючками закрепляются рамки из дерева с сотами. Под днищем расположен поддон для стока вытопленного воска. В наружном сосуде с крышкой, обеспечивающей постоянную температуру, происходит образование и распределение пара под действием нагревания с использованием теплоизолирующего материала.

Достоинство самодельной воскотопки паровой рамочной состоит в возможности переработки сот без измельчения и извлечения из рамок.

Из стиральной машины

Отработанная бытовая техника, предназначенная для стирки белья, – безукоризненный вариант для создания самодельной паровой воскотопки. 40-литровый бак из нержавеющей стали – лучшая разновидность сборника для сырья.

Удаляют днище, заменяют его приваренной стальной решеткой. В верхней части резервуара устанавливают алюминиевый лоток для сбора сырья. Его края точно совмещают с бортами бака, чтобы сосуд плотно размещался на верху устройства. Опытные мастера применяют для этого специальную опору. Для удобного доступа пара к сырью по краям лотка высверливают небольшие отверстия.

Готовый бак на 2 см погружают в большую кастрюлю, заполненную водой, ставят на плиту. В лоток помещают сушь и закрывают крышкой. В таком устройстве одновременно можно обработать до 25 рамок. После окончания нагревания качественный расплавленный воск забирают из алюминиевой миски.

Пошаговая инструкция

Процесс изготовления зависит от окончательно выбранной модели и материалов в наличии. Не лишним будет посмотреть чертежибудущего устройства, которые предлагаются в ассортименте пчеловодами-умельцами. Если у вас есть старый улик, и паровая воскотопка будет производиться на его основе, то процесс требует следующих действий:

Убирают дно улья. Сверлятся 4 отверстия для крепежа под решетки. Здесь же располагают устройства подачи пара.
Выпиливают уклон на боковых стенках по принципу фронтона на домах, на одной стенке его делают больше для образования наклона и формируют там слив для будущего продукта.
Оцинкованный лист железа распиливают по предварительно установленным замерам для обивки внутренней части корпуса улья. При закреплении оцинковки не забудьте сделать флажок для слива воска.
Корпус собирают заново и утепляют каким-либо материалом. Стоит помнить, что крышка должна плотно прилегать к емкости для предотвращения потери пара.
Парогенератор делают из любой емкости, о которых было рассказано выше, и подсоединяют с помощью шланга.
Паровая самодельная воскотопка для рамок готова к работе.

Схема функционирования такого устройства проста и основана на нагреве паром. Особенностью является использование старого улья, а не готового металлического бака.

Как сделать воскотопку из стиральной машины

Старые активаторные машинки пользуются популярностью при самодельном изготовлении паровой воскотопки. Основой служит бак из нержавейки, который переоборудуют под емкость для перетапливаемого сырья. Но в процессе работы, вам понадобится специфический инструмент: болгарка и электросварочный аппарат. Для получения необходимой конструкции из бака, нижнюю его часть обрезают и приваривают туда решетку.

Процесс работы самоделки-воскотопки из стиральной машины заключается в следующем:

40-литровую кастрюлю наполняют водой;
устанавливают алюминиевую миску для сбора;
по ее краям сверлят отверстия для пара;
на миску ставят бак с сушью на рамках и накрывают крышкой, изготовленной из листа металла или других материалов.

Устройство простое в эксплуатации, вместительное и не требует особой подготовки.

Способ изготовления воскотопки из старого холодильника

Еще одним способом является изготовление воскотопки из старого холодильника. Он очень актуален при наличии большой пасеки и немалых объемов воска для топки. Идеально подойдет корпус с внутренним алюминиевым или железным слоем, который был в старых моделях. Конструкция позволяет устанавливать сушь вместе с рамками. Для получения воскотопки из холодильниканеобходимо совершить следующие действия:

очищенный от всех частей корпус, устанавливают на кирпичи;
в задней стенке делают отверстие и герметиком крепят жестяной желобок для слива;
на месте мотора подсоединяют шланг от парогенератора;
внутри устанавливают сетку для фильтрации;
под слив ставят емкость для сбора.

Такая воскотопка эффективна и не требует особых затрат на изготовление.

Какой бы способ изготовления вы не выбрали, соблюдайте правила безопасности для предупреждения негативных последствий.

Воскотопка своими руками: устройство и назначение

Каждый пчеловод в своем деле сталкивался с потребностью убрать воск, налипший на соты и рамки. В качестве оптимального варианта для упрощения такого трудоемкого процесс используют воскотопки.

Приспособление ускоряет процесс плавления воска, в результате получается хорошее сырье. Конструкция может быть разнообразной.

В зависимости от того, какая энергия используется для плавления, определяется вид воскотопки:

солнечная;
паровая;
центробежная;
электрическая.

Любую пасеку можно обустроить таким устройством самостоятельно. Стоит сделать корпус и продумать механизм для увеличения температуры.

Задача приспособления – облегчить и ускорить процесс снятия и удаления воска с рамок, чтобы в дальнейшем можно было использовать само сырье.

Практические рекомендации по выбору

Чтоб сделать выбор, стоит сравнить перечисленные модели:

Сравнение плюсов. Солнечная конструкция обойдется дешевле, паровая – дает более качественное сырье на выходе, электрическая – может работать вне зависимости от времени суток, а центробежная – позволяет получить воск за короткий промежуток времени.
Сравнение минусов. В солнечной воскотопке нет возможности регулировать температуру нагрева, так как она нагревается только под влиянием солнечных лучей. Центробежную и электрическую воскотопки очень сложно сделать своими руками, а если покупать заводское устройство, то оно будет стоить на порядок выше. В этом плане паровая установка является оптимальным вариантом по сравнению с другими конструкциями.

При выборе воскотопки, помимо анализа плюсов и минусов, следует также опираться на особенности своей пасеки. Например, если в регионе, где находится пасека, мало солнечных дней, то солнечная воскотопка окажется совершенно бесполезной.

Изготовление своими руками

В домашних условиях возможна сборка воскотопок следующих типов:

простейшего аппарата из старой кастрюли или бочки;
установки рамочного образца;
агрегата из внутренней оболочки сломанной стиральной машины.

Простейшая конструкция

Стандартную воскотопку собирают на основе стального баллона от сжиженного газа или старой металлической бочки. Емкость устанавливают над открытым огнем или крепят на поверхности чугунной печи. Внутрь резервуара наливают воду и располагают проволочную подставку для металлической миски. Сетку с измельченными сотами подвешивают на крюках в верхней части резервуара, горячий пар обтекает миску, растапливает воск, а затем уходит через отверстие в крышке. В процессе работы необходимо следить за уровнем воска в миске и своевременно менять тару.

Из стиральной машины

Чтобы собрать оборудование из стиральной машины, потребуется внутренний бак от устройства активаторного типа, изготовленный из нержавеющей стали (использовать узлы из углеродистой стали не рекомендуется). Донную часть следует аккуратно срезать ножницами по металлу или абразивным инструментом, полученное отверстие закрыть решеткой из нержавеющей стали. Детали соединить между собой контактной сваркой (с использованием специальных электродов для нержавеющих сталей) или заклепками.

Для хранения запаса воды применяют алюминиевую кастрюлю емкостью до 50 л, в верхней части которой на крючках крепят металлическую миску. По краям тары сверлят отверстия диаметром 10-12 мм, позволяющие подавать горячий пар. После загрузки бака нарезанными сотами заправляют кастрюлю водой, а затем устанавливают резервуар над кастрюлей. Расплавленный воск стекает в миску, вместимость установки позволяет одновременно обрабатывать материал, снятый с 22-25 рамок.

Рамочная паровая воскотопка

Оборудование рамочного типа обладает преимуществами:

не требуется извлечение и измельчение сот (суши);
нагрев деревянных каркасов позволяет удалить загрязнения и продезинфицировать поверхности.

Самодельный агрегат состоит из бака с двойными стенками, изготовленного из нержавеющей стали. Внутренний элемент имеет перфорированную нижнюю часть, верхняя торцевая поверхность позволяет закрепить деревянные рамки с находящимися внутри сотами.

Под дном находится стальной лист для слива растопленного воска в заранее подготовленную емкость. Внешняя металлическая оболочка с крышкой распределяет потоки пара и обеспечивает постоянную температуру (допускается применение синтетического или натурального теплоизолирующего материала).

Самодельная воскотопка

Я сконструировал воскотопку (рис.), основой, которой может служить отработавшая свой срок стиральная машина «Ока» или «Рига». Для этого из нее вынимаем все агрегаты (двигатель, реле и др.). Остается лишь стиральный бак и каркас. В каркасе на расстоянии 20 см от нижней кромки вырезаем окно для топки размером 15 — 20 см. Отступив от верхней кромки каркаса бака на 5 — 7 см, вырезаем три отверстия (5×10 см) для выхода дыма, равномерно расположенные по всей окружности. Каркас к работе готов.
Приступая к реконструкции бака, в первую очередь заминаем, а затем загибаем штуцер для слива воды. На отверстие от снятого активатора накладываем две алюминиевые или нержавеющие шайбы с прокладками из асбеста и стягиваем болтом диаметром 12 мм. Так же возможно соединение заклепками по окружности. Вставляем бак в каркас.

Всю конструкцию устанавливаем на четыре — пять кирпичей, разложенных по окружности с небольшими промежутками. На верх бака помещаем скобу из металлической полосы шириной 40 — 50 мм и толщиной 5 — 8 мм и закрепляем ее за борта. В центре скобы сверлим отверстие, нарезаем резьбу М 16 и вкручиваем винт длиной 400 мм с Г-образной ручкой на конце. Воскотопка готова.

Вымоченную сушь загружаем в холщовый мешок (50×80 см) до верха, плотно завязываем. Ставим его в бак нашей воскотопки. Наполняем бак чистой дождевой водой, не доливая до края 10 см. Разводим огонь в топке. Вначале печку топим интенсивно. По мере растопления воска начинаем периодически разминать мешок. В конце плавления в бак опускаем эмалированную решетку (что применяется для кипячения белья), надеваем скобу, закручиваем винт и начинаем отжимать воск . Затем накрываем все кошмой или старым, плащом и оставляем так до полного остывания. Далее скобу снимаем и достаем колесо воска массой 5 — 6 кг. Вытопки из мешка вынимаем, расстилаем тонким слоем на пленке или брезенте под вагоном передвижной пасеки. Через 2-3 дня они сухие.

На выплавку колеса воска мы затрачиваем урывками всего час рабочего времени.

Особенности модели воскотопки

Принцип работы воскотопки, которую вполне по силам каждому изготовить своими руками, основан на низкой температуре плавления воска. Эта конструкция в отличие от солнечной имеет основное преимущество – позволяет переработать большое количество сырья. Поэтому она крайне важна для пчеловодов, имеющих крупные пасеки. Как правило, конструкция состоит из двух элементов:

парогенератора, который, как следует из его названия, служит для вырабатывания пара;
корпуса воскотопки, где и происходит сам процесс.

Принцип действия воскотопки

Под воздействием пара, поступающего из парогенератора, воск потихоньку плавится и стекает сначала на сетку с крупными ячейками, а затем на ту, у которой ячейки помельче. Их предназначением является очистка воска от мусора. Преодолев сетки, продукт попадает на наклонный поддон, подогреваемый паром. По его поверхности расплавленный воск стекает через сливное отверстие в ёмкость. Здесь он остывает и получается готовый продукт.

Основные виды воскотопок для пчеловодства

Мы уже отмечали, что сырьё подвергается обработке при высоких температурах. Вода и даже электричество могут послужить источниками. В зависимости от них и выделяют следующие виды устройств:

Значительный плюс перечисленных видов состоит в том, что их легко сделать самостоятельно.

Её конструкция знаменательна тем, что воск перетапливается с рамок. Данный механизм можно изготовить самостоятельно, но можно и купить.

И цена его будет зависеть от производителя и материала (из нержавеющей стали дороже, чем из алюминия).

Вода заливается в нижний отсек бака через трубку-удлинитель (она находится в воронке). Количество воды зависит от объёма конструкции. Знаете ли вы? Желательно применять очищенную воду. Тогда качество исходного продукта будет выше.

В бак помещается ёмкость с сырьём. При закипании воды пар выходит через трубку.

Растапливаясь под воздействием пара, воск стекает через сетку и попадает на верхнее дно конструкции. Для начинающего пчеловода будет полезным узнать какую роль выполняют трутни в пчелиной семье.

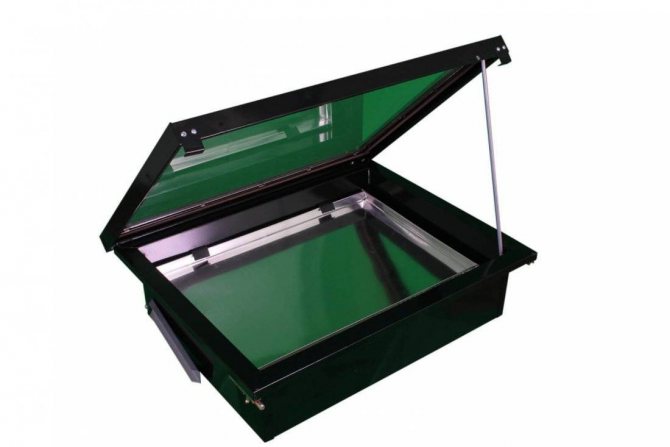

Солнечная воскотопка представляет собой ящик, у которого передняя стенка (20 см) расположена ниже задней (10 см). Доски для изготовления конструкции должны иметь толщину 2-2,5 см.

Крышка изготавливается из двух частей. Деревянная часть служит для накрытия воскотопки во время того, как она не используется.

Вторая же представляет собой застеклённую раму (обычно с одним стеклом, реже — с двумя). Для того чтобы рама плотно прилегала к корпусу, нужно использовать крючки. В ящик монтируют две детали: «корытце» и металлический противень, покрытый оловом. Именно там будет размещаться воск. Саму же конструкцию устанавливают на деревянный столб.

Рекомендуется сделать крестовину для облегчения поворота воскотопки. Иногда конструкция может устанавливаться под углом, чтобы проникновение солнечных лучей было больше.

Восковое сырьё, подлежащее перетопке, кладут на сетку, которая находится между рамой и металлическим противнем. Сетка не допускает попадание различных примесей, личинок и т. д. При этом сырьё не должно прикасаться к застеклённой раме. Сотовый пчелиный мед — это натуральный продукт, его можно есть прямо из сот, поэтому, вам будет интересно узнать как достать мед из сот дома. Благодаря солнечным лучам воздух под стеклом нагревается, воск расплавляется и падает небольшими порциями на противень, с которого стекает в «корытце».

Важно! Тепло будет лучше удерживаться, если застеклённую раму обить сукном. Только в тех местах, где она соприкасается с ящиком

В общих чертах солнечная воскотопка может по-разному модернизироваться вами для улучшения показателей. Например, если покрасить её в чёрный цвет, увеличится поглощение солнечных лучей.

В среднем же при ясной погоде и температуре воздуха +19 градусов Цельсия воскотопку можно разогреть до 120 градусов. Её нельзя оставлять на одном и том же месте, необходимо поворачивать в сторону солнечных лучей, чтобы они проходили сквозь стекло. Не стоит забывать прочищать сетку от загрязнений.

Центробежная воскотопка

Механизм работает при помощи центрифуги и парообразователя. Сырье кладётся в мешочек и при вращении ротора, пар нагревает сырьё. В процессе растопки воск поступает через трубку-удлинитель.

Электрическая воскотопка

Это улучшенный вариант солнечной. Недостатки последней заключаются в том, что нельзя осуществлять постоянный контроль над углом наклона, есть ограничения временем суток, а также нет возможности постоянного наблюдения за температурой плавки. Поэтому для повышения производительности добавляются нагреватели, которые заменяют солнечные лучи.

Что это такое

Пасечники применяют воскотопку для максимального вытапливания сырья из сот (рамок), благодаря высоким температурам (140 — 150° С), которая превышает температуру плавления воскопродукта (55 — 60°С). Режим работы воскотопки не позволяет перегреться воску до степени его разложения.

Процесс состоит из нескольких этапов:

Соты вымачивают, а затем помещают в агрегат.
Воскотопку накаливают до температуры плавления.
Расплавленная субстанция стекает в тару для сбора, а затем фасуется.

Соблюдение рабочих градусов позволяют воску избавиться от влаги и обрести водооталкивающие свойства, чтобы в дальнейшем материал мог использоваться, на пример, в мастике для натирания полов, служить смазкой для чувствительных электротехнических приборов.

Принцип работы

Практически каждая высокотемпературная воскотопка устроена так, что в камере с находящимся восковым сырьем, нагрев происходит благодаря водяному пару. Плавление начинает выполняться при температуре шестьдесят пять градусов.

Температурный режим водяного пара достигает ста градусов. Он с легкостью проникает в восковое сырье, нагревает его до необходимой температуры и выше. После того, как воск вытопится, он стекает в специальный поддон. Отцеженный забрус складывается в мешки или на решетку. После вытопки воска остается мерва.

Купить промышленную паровую воскотопку или сделать своими руками?

Дефицита в паровых воскотопках промышленного производства сегодня нет. В каждом пчеловодческом магазине можно приобрести такое устройство различных типов и конфигураций. Их главным плюсом будет экономия времени на изготовление своей воскотопки. Если вы в этом временном ресурсе ограничены, то отправляйтесь в магазин. Но если на пасеке в не сезон у вас есть свободное время, то лучше сделать такой агрегат самому. В интернете есть множество схем, с помощью которых можно легко собрать устройство для топки меда самостоятельно.

Многие пчеловоды считают, что современные паровые промышленные воскотоки имеют недостатки в качестве выходимого воска и в скорости этого процесса. Но многие современные модели такого устройства лишены недостатков предыдущих поколений воскотопок. С их помощью можно перетапливать большие партии воска и даже дезинфицировать пчеловодческий инвентарь.

Применение электрического прибора

Современная промышленность выпускает множество различных моделей электрических воскотопок. Такое оборудование использует в качестве нагревательного элемента не пар или солнечную энергию, а электроэнергию.

Пчеловоды редко изготавливают своими руками воскотопки, функционирующие на энергии электричества. Несмотря на то что они работают с высокой скоростью и эффективностью, все же применение их ограниченно довольно большой стоимостью эксплуатации.

Использование в качестве нагревателей инфракрасных элементов способствует высокому потреблению электроэнергии, что при работе системы на полную мощность является занятием дорогостоящим.

Использование оборудования для получения воска, является важным средством качественного использования продукции жизнедеятельности пчел. Конечно, какой тип работы устройства выбрать для применения на пасеке, решает каждый владелец хозяйства самостоятельно, но все же начинающему пчеловоду лучше предварительно обсудить этот вопрос с более опытным товарищем.

Как сделать самому

Своими руками можно сделать чертежи солнечной воскотопки и самостоятельно ее соорудить.

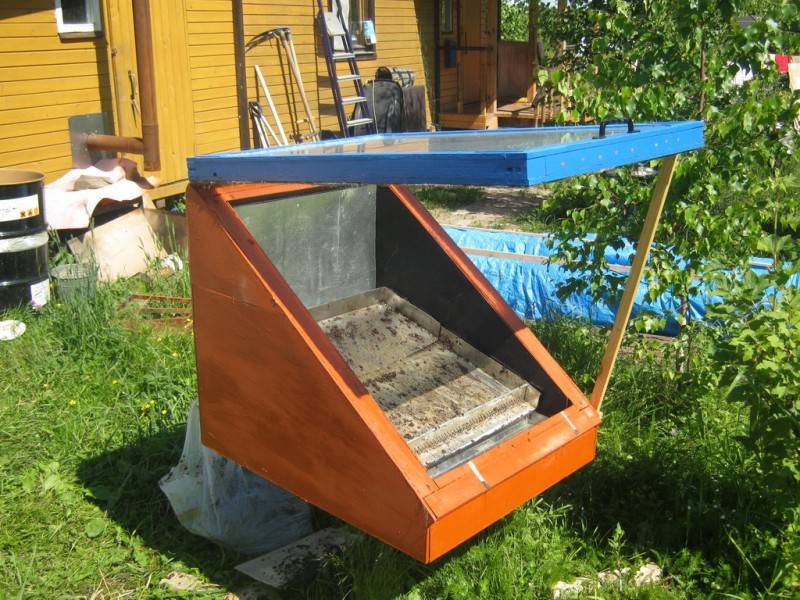

Солнечная воскотопка своими руками

Для этого нужно предварительно подготовить следующие материалы:

фанера или лист ДСП из которого будет изготовлено днище основы
емкость для воска, которая установится внутри
дерево для рамок (брусья)
металлический противень (жестяной)
стекло
гвозди, саморезы
петли, чтобы прикрепить верхнюю крышку конструкции
сетка, которая выступит в роли фильтра

Когда все материалы подготовлены, можно приступать к монтажным работам. Рассмотрим алгоритм действий:

из досок или брусьев необходимо вырезать боковые стороны, например, размерами 60 и 20 сантиметров
из ДСП или фанеры нужно вырезать дно, которое будет соответствовать размерам боковых рамок, в данном случае 60х20 см
рамки и дно скрепить саморезами
следующим этапом вырезается верхняя крышка (немного больше по размеру, чтобы защищать воскотопку от осадков) и на петли крепится к общей конструкции
на дно устанавливается противень из металла и сверху кладется сетка-фильтр
наружной стороны конструкцию рекомендуется покрасить в черный цвет, чтоб он притягивал тепло и удерживал его

Таким образом можно изготовить воскотопку любого размера. Также можно делать корпус не из дерева, а их железа. Чтобы солнце больше грело, нужно правильно установить конструкцию, чтобы лучи попадали перпендикулярно крышке.

Как сделать солнечную воскотопку — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Пчелиный воск – это ценный продукт пчеловодства, который можно получить с помощью специального устройства – воскотопки. Ее можно купить в специализированном магазине. Самодельная конструкция ничем не уступает магазинной, поэтому можно изготовить ее своими руками. Существует несколько разновидностей таких приборов, например паровая воскотопка, солнечная и прочие. Все они имеют свои минусы и плюсы. В современном пчеловодстве представлено несколько разновидностей данного устройства. Одной из наиболее популярных является солнечная воскотопка.

Паровая воскотопка: устройство, делаем своими руками | Пчеловодство

процент выходящего воска зависит от времени, потраченного на обработку;
отсутствует восковая эмульсия, так как нет контакта с горячей водой;
процедура производится с соблюдением чистоты рабочей территории;
получаемый продукт не содержит дополнительных смесей;
качество находится на высочайшем уровне.

Типы и виды воскотопок

Выделяют несколько типов воскотопок, различающихся по типу нагревательного устройства:

паровые;
солнечные;
электрические.

Конструкция

Пчеловодство является сложным процессом. Высокотемпературная воскотопка служит главным инструментом. Данный вид делится на два вида конструкции.

Первая – водный резервуар, нагревательный элемент расположены отдельно от посудины, в которой находятся приемник для воска, сырье. В загрузочную камеру подача пара происходит благодаря шлангу, трубам. Они способны выдержать высокую температуру.

Вторая – сбор продукта, подача пара, нагрев случаются в одном устройстве. В состав изделия входит несколько емкостей, вставляемых одна в другую. Последняя, находящаяся внизу, слижут для наливания воды.

Вверху расположена загрузочная камера. Пар поступает через отверстие, имеющее вид конуса, находящееся посредине. Когда высокотемпературная воскотопка обладает двойными стенками, вода просачивается между ними.

Конструкции и разновидности

Существует две разновидности паровых современных воскотопок: напорная и безнапорная. Принцип работы второй был описан выше. Конструктивно, такое пасечное оборудование выглядит следующим образом. В цилиндрический бак (в его нижнюю часть) вставляется воронка сужением к верху.

На нее сверху надевается емкость с сетчатым дном. Трубка от воронки проходит через корзину. Через нее пар попадает в емкость с восковым сырьем. Для работы такой конструкции в ее специальный отсек наливается вода, а сама паровая воскотопка ставится на плиту или печь.

Дальнейший процесс описан выше. Паровая напорная воскотопка помогает получить больший процент воска без использования дополнительных прессов. Она создает давление выше атмосферного. Что и помогает получить на выходе больше воска. По сути, в ее конструкцию уже входит пресс.

Который уменьшает объем камеры, где топится воск.

https://www.youtube.com/watch?v=RSs4L4PB61M

Кроме разновидностей паровых воскотопок на пасеках могут использоваться:

Солнечные
Электро-водяные
Печные

Изготовление

Высокотемпературная воскотопка обладает завышенной стоимостью. Поэтому изготовление ее часто делают своими руками. Например, паровая воскотопка из стиральной или сушильной машины.

Самодельная модель имеет простейшую конструкцию. В бытовых условиях ее сделать очень просто. Она имеет вид высокой кастрюли или бочки, наполненной водой. Ее устанавливает на источник, служащий нагревательным элементом. На дно следует поместить подставку, сверху блюдо с высокими краями.

Из металлической сетки производят корзину, предназначенную для загрузки сырья, которое получится из воска. При помощи крючков она фиксируется над блюдом внутри емкости. Сверху кладут крышку.

Когда происходит кипячение, вода превращается в пар, воск растапливается, начинает стекать вниз. Рекомендую следить, чтобы масса не вылилась.

Ниже предоставлено видео, как изготовить парогенератор своими руками.

Материалы и инструменты

Для воскотопки своими руками понадобятся следующие материалы:

старый улей;
лист оцинкованного железа стандартного размера;
бидон, имеющий емкость двадцать литров;
шланг, утеплитель, гвозди, саморезы разной длины;
сетка, изготовленная из металла, с радиусом ячеек не более полмиллиметра;
металлическая пешка, диаметр ячеек не должен превышать полтора миллиметра.

Процесс производства паровой воскотопки своими руками потребует таких инструментов:

Принцип работы и виды паровых устройств

Нагрев в камере воскотопки этого типа происходит за счет температуры водяного пара (около 100 ℃). Такой пар легко проникает между элементами сырья и производит его расплавление. Воск фильтруется и поступает в специальные емкости.

По конструкции паровые приспособления разделяются на одиночные устройства, где все технологические операции протекают в одной емкости. Нагрев, подача пара и отбор полученного продукта осуществляется в отдельных камерах, вставляемых друг в друга. Горячий пар от нагретой воды, которая заливается в нижнюю емкость, поступает в верхнюю загрузочную камеру, где располагается сырье. Воск растапливается и поступает в приемную емкость.

Устройства раздельного типа отличаются наличием двух функциональных приспособлений. Парогенератор расположен отдельно от емкости с сырьем и приемником готовой продукции. Пар от жидкости, разогретой в баке для нагревания, поступает через трубы в рабочее устройство, где и осуществляется весь технологический процесс вытопки воска.

Способы вытопки воска без воскотопки

Если на пасеке несколько ульев, то вытопить соты можно с помощью паровой кастрюли. В процессе нагрева воска контролируют уровень жидкости в емкости, т. к. из-за активного вспенивания раствора возможно вытекание воды. Полученную смесь фильтруют через несколько слоев марли, натянутой на дополнительную емкость меньшего объема. Марля задерживает посторонние примеси, а воск собирается внутри резервуара. После кристаллизации продукт извлекают из кастрюли.

Для обеспечения повышенного качества воска рекомендуется собрать самодельную водяную баню с использованием различной кухонной посуды (например, старой соковарки или кастрюли для приготовления мантов). Возможно перетапливание небольшого объема в стеклянной или пластиковой таре, помещенной в микроволновую печь. В зависимости от выбранной методики воск очищают сеткой или дополнительно фильтруют через марлю, капроновый чулок.

Воскотопки. Изготовление своими руками и хитрости. Фото и видео

Имеете свою небольшую или даже очень большую пасеку? Сталкиваетесь с тем, что постоянно нужно топить воск? Тогда воскотопка своими руками, видео которой представлено в конце статьи, вам точно пригодится. Все об этом чуде техники собственного производства читайте далее в нашей статье.

Этот способ отлично подойдет тем, у кого имеется довольно большая пасека, а в сарае завалялся старый никому не нужный холодильник. Сделать воскотопку в домашних условиях из холодильника довольно легко.

Главное требование – обязательно использовать холодильник с железным или алюминиевым покрытием внутри. Пластик для таких целей категорически не подойдет. Но если холодильник довольно старый и валяется у вас с незапамятных времен, тогда переживать не нужно.

Раньше все холодильники делали с металлическим покрытием.

В него воск можно ставить прямо с рамами, туда влезет примерно от 25 до 30 рам, все зависит от того, какая холодильная установка имеется у вас.

Также стоит помнить, что перед топлением пчелиного продукта, нужно отсортировать рамы.

Сначала плавится светлый воск. Рамы с темным продуктом предварительно замачивают на ночь, а уж потом проводят процедуру топки. Если сделаете все правильно, воск получится хорошего качества и его можно будет продать по выгодной цене.

старый холодильник;
ножницы по металлу;
сетка с мелкой ячейкой по размерам холодильника;
болты или саморезы;
небольшой кусок жести;
термостойкий герметик;
шланг для подачи пара;
металлическая емкость, из которой будет подаваться пар (бочка, бидон, пр.);
ведро для сбора продукции;
другой инструментарий и материалы по надобности (включая чертежи).

Убираем со старого холодильника все ненужные детали. Должен остаться только корпус.
В задней стенке проделываем небольшую дырку, примерно до 5 см в диаметре.
С куска жести делаем подобие лейки и вставляем в сделанную дырку. После фиксируем лейку и заделываем все швы вокруг нее герметиком. Из этого отверстия будет стекать вода и воск.
Внизу холодильника, там где был мотор, тоже делается небольшое отверстие под шланг, по которому будет подаваться пар в установку.
Приделываем шланг. Другая сторона шланга должна быть присоединена к крышке металлической бочки или бидона, или кастрюли. Короче, что у себя найдете. В такую емкость будет наливаться вода, а потом при нагревании из нее по шлангу будет поступать горячий пар.
Ставим корпус холодильника лежа на подставки. Как подставку можно использовать что угодно, кирпичи, поддоны и пр.
Теперь внутрь конструкции нужно вмонтировать сетку с мелкой ячейкой, которая будет играть роль сыта. На ней должна оставаться перга и мертва. Сетку монтируем так, чтобы рамки полностью помещались в корпус и между ними и сеткой оставалось небольшое пространство.
Осталось только подставить под отверстие, из которого будет литься воск, емкость для него. Теперь можно загружать рамки в установку и ставить разогревать емкость с водой. Для ее разогрева можно использовать газ, дрова, а можно внутрь вмонтировать электрические тэны. Все зависит от вашей фантазии и подручных средств.

Изготовление

Как быстро сделать домашнюю воскотопку из подручных материалов самому? Это достаточно просто, когда изучить чертежи и освоить основные механизм работы. В основном, все основывается на паре, поэтому из этого и нужно исходить.

Из холодильника

Здесь стоит говорить о топ, что воскотопка получится из старого холодильника, а не из новомодных моделей, где внутри все из пластика.

Взять старый рефрижератор с металлическим кожухом, освободить его от деталей;
В задней стенке нужно высверлить отверстие и вставить силиконовую трубку;
Перевернуть холодильник вниз трубкой, с одного высверлить аналогичное отверстие и вставить металлическую трубку;
Присоединить шланг высокого давления, чтобы пар поступал внутрь;
Сетку с мелкими отверстиями закрепить чуть выше дня холодильника;
Выше сетки можно высверлить место под крючки для корзины или рамок;
Второй конец шланга к парогенератору.

Этот механизм можно сделать за пару часов и использовать круглый год.

Из соковарки

Пчеловоды, у которых есть алюминиевая соковарка, могут считать себя счастливцами, потому что ничего в ней не нужно ничего переделывать. Внутри нее уже есть механизм для разогрева воды и сокосборник-воскосборник с трубкой. Достаточно туда положить соты, спустя время начнет капать чистый воск.

Из сковородки

Лучше использовать чугунные модели, которые на кухне уже не будут использоваться. Что для приготовления потребуется?

В сковородке в середине просверлить отверстие и вставить шланг;
В металлическом сборнике просверлить отверстие и вставить второй конец шланга;
На дно сковородки положить фольгу;
В сковородке закрепить мелкую сетку (приварить или на крепежи).

Приготовленное устройство нельзя ставить на плитку, воск подгорит, поэтому его выставляют на солнце. Для сохранения температуры сковородку нужно накрыть крышкой.

Процесс создания солнечной воскотопки

Солнечная самодельная воскотопка базируется на определенном принципе работы, а именно на использовании солнечной энергии. В комплектацию прибора входит противень, специальный корпус, а также корытце для сбора воска. Ее делают своими руками, воспользовавшись белой жестью, а в других случаях – фанерой, имеющей стеклянную или деревянную крышку.

Особенности применения данного оборудования:

солнечные лучи проникают сквозь стекло; температура воска превышает семьдесят градусов; в результате воск плавится, постепенно стекая в подготовленное корытце; сеточка играет роль фильтра, которую устанавливают на край противня; важно помнить, что ультрафиолетовые лучи обязаны попадать перпендикулярно.

Благодаря солнечной конструкции, изготовленной своими руками, получается более пяти килограмм натурального пчелиного воска.

Процесс изготовления солнечной воскотопки достаточно простой, а использование – быстрое, эффективное и удобное.

Многие пчеловоды используют данное сооружение в своей деятельности. Ее делают при помощи стекла и деревянного ящика. Вначале конструируется ящик, затем рама, которую изготавливают из саморезов и дерева. К противню и рамке крепится специальный держатель, вставляется стекло. Верх оборудования нужно покрасить. Также вас может заинтересовать и другой вид создания солнечной воскотопки, подробнее тут.

Преимущества солнечного устройства с поилкой

Лучи солнца в правильно сконструированном устройстве нагревают воск до температуры 100 градусов. Топить воск нужно под воздействием высоких температур, он начнет стекать в корытце. Нужно перетопить воск, затем подождать пока он застынет, утром, когда устройство полностью заполнено, сырье вытягивается.

Преимущество солнечной воскотопки с поилкой для пчел

Экологически чистое качество. Экономия. Не нужно специально сжигать топлива. Воск получается высококачественн ым. Если нет порченого воска молью, можно применять восковые отходы. Обратите внимание, если топить пчелиный воск без зеркала, он выйдет желтым, с зеркалом, он получается темным. Если температура нагрева высокая, начинает топиться и прополис

Качество продукта не меняется.

Ценный пчелиный воск

Пчелиный воск является продуктом восковых желез пчел. Особи используют его для строительства сот в ульях. Всем известно, что ульи оснащены сотами, в которые откладываются личинки, складируется перга и мед. С помощью воска происходит запечатывание ячеек в ульях.

В состав данного продукта входят следующие ценные вещества:

микро- и макроэлементы;
витамины;
кислоты;
вода;
растительный пигмент и углеводород.

Пасечники должны помнить, что состояние улья пчел оказывает влияние на качество и количество будущей продукции, поэтому его нужно держать в полной чистоте и порядке. Для облегчения работы на пасеке рекомендуется оснастить ее такой конструкцией, как воскотопка, которая существенно облегчит работу пчеловода.

Особенности работы устройства

Такая воскотопка достаточно проста. Она придется кстати как для опытного пчеловода, так и для начинающего специалиста, перед которым встает вопрос о топлении воска. Солнечную воскотопку предпочитают многие — и этому существует ряд причин:

Солнечная воскотопка в работе

Экономия. Вы экономите силы и средства как на создание, так и на содержание устройства. Эта особенность обеспечивается тем, что воскотопка работает на солнечной энергии и дополнительных затрат не требует. Именно в этом солнечная модель значительно превосходит, например, паровую. Простота. Основа конструкции — это ящик, в верхней части которого устанавливают стеклянную плоскость. Внутрь помещают соты с сырьем, а в нижнюю часть — емкость для сбора воска. Особенное удобство такая воскотопка представляет для тех, кто переплавляет воск в небольших количествах. За счет простоты конструкции и дешевизны её изготовления пчеловоды с удовольствием изготавливают такие воскотопки самостоятельно. Чистота. Переплавляемое сырье считается экологически чистым, оно не загрязняется и не подвергается негативному воздействию внешней среды. Плюс ко всему тот воск, что остается в сотах, можно использовать повторно — притом абсолютно безопасно.

Что это такое

Процесс состоит из нескольких этапов:

Соты вымачивают, а затем помещают в агрегат.
Воскотопку накаливают до температуры плавления.
Расплавленная субстанция стекает в тару для сбора, а затем фасуется.

Воскотопка паровая своими руками

Для сооружения конструкции на основе пара могут быть использованы любые подручные средства. При выборе металлических деталей следует предпочесть нержавейку или алюминий – они не окисляются. Принцип конструкций может быть двоякий: с нахождением источника пара внутри устройства или вне его. Первый напоминает работу соковарки:

В большую емкость наливают воду и помещают подставку для посуды с конечным продуктом (широкую миску);
К краям емкости крепят решетку, на которой располагают сырье. Иногда устанавливают 2 решетки: сверху более редкую;
При нагревании воды воск расплавляется и через решетки стекает в миску.

Для переработки больших объемов сырья на крупных пасеках эффективнее использовать такие конструкции, где можно осуществлять вытопку прямо с рамок. Пчеловоду после обработки достаточно подтянуть проволоку – ведь рамки уже продезинфицированы и готовы для возврата в улей.

Для сооружения такой конструкции источник пара помещается отдельно от основного устройства. Чтобы соорудить паровую воскотопку этого вида, подойдет старый холодильник или нерабочий улей:

Внутри ящика (холодильника) делают крепления для рамок, утепляют изнутри и проверяют герметичность;
Под рамками устанавливают решетку, а под ней – поддон для воска с желобом, который выходит наружу;
В крышке просверливают отверстие для шланга, через который подается пар. Другой конец шланга герметично соединяется с источником пара – закрытой бочкой или флягой с водой, помещенной на огонь;

Когда пар начинает поступать сквозь сливное отверстие, это служит окончанием процесса. Затем крышку открывают, достают рамки и очищают от мервы. После чего загружают следующую партию.

Самодельная воскотопка – довольно простое сооружение и при желании может быть сделана из любых подручных материалов: старого холодильника, нерабочего улья, соковарки, большой алюминиевой кастрюли и др. Существует и старый дедовский способ – при помощи обычного нагревания в воде и последующего процеживания через марлю. Чтобы уничтожить имеющиеся в сырье поражения, следует варить его не менее 2 часов.

Соорудить устройство самостоятельно или купить его в магазине – зависит от желаний и способностей пчеловода. Однако в любом виде она является необходимым инструментом на любой пасеке.

Необходимые материалы

Чтобы изготовить воскотопку, потребуется полностью разобрать стиральную машину и оставить следующие части:

корпус,
барабан,
бак,
уплотнительная манжета люка,
патрубок слива,
шланг для забора воды.

Помимо деталей стиральной машины, для самодельной воскотопки нужно подготовить:

объемная фляга вместимостью от 15 до 20 литров,
металлическое корыто,
резиновая заглушка,
герметик на основе силикона,
металлическая крышка, диаметром больше, чем загрузочный люк стиральной машины,
газовая или электрическая плита для нагрева, либо развести костер.

Плюсы и минусы данной конструкции

Солнечная воскотопка имеет следующие плюсы:
Её нетрудно изготовить самостоятельно. Работы по выполнению данной конструкции довольно простые и не требуют какого-либо особого профессионализма.
Такое устройство не требует подключения к источнику электроэнергии, поскольку работает от нагрева солнечными лучами.
Это достаточно надёжное и крепкое приспособление.
При его помощи получают чистый воск без примесей, причём процесс получения продукта не нуждается в контроле и постоянном внимании.
Воскотопка пригодна для разного воска, в том числе и для старого.

К минусам можно отнести такие моменты:
Для того чтобы сырьё растаяло полностью, уходит приличное количество времени, особенно, если переработать нужно большое количество.
В дождливую или пасмурную погоду воск топиться не будет. Такое устройство можно использовать не всегда, а только летом в солнечные дни.
Количество материала для растопки ограничено, поэтому при больших производственных объёмах её не стоит использовать.

Знаете ли вы? Воск не даёт инфекции и бактериям попасть внутрь сот, он отлично защищает мёд от порчи. Им часто в этих целях обрабатывают продукты. Так, сыр сверху обрабатывают воском, чтобы он дольше хранился.

Изготовление воскотопки своими силами не займёт много времени, зато сэкономит средства. Для её изготовления потребуются совсем немного материалов и обычные инструменты.

Видео: перетопка воска своими руками

Сырьем, которое используется пчеловодами для получения воска, служат непригодные для дальнейшего использования соты. Они могут быть выбракованы по различным причинам. Также воск добывается из крышечек (забруса) от запечатанного мёда. Из 10 кг такого сырья можно получить 3-5 кг воска. Так как работает паровая воскотопка по принципу паровой бани, для того, чтобы вытопить воск из ненужных сот, их нужно загрузить в специальный отсек и залить воду. Дальше всё просто. Ставим паровую воскотопку на очаг или включаем ее (если у вас она электрическая) и ждем перетопку. Если в конструкцию вашей воскотопки уже входит пресс, то с его помощью нужно создавать давление периодическим прокручиванием рукоятки. Когда жидкий воск застынет его можно извлекать из той емкости, в которой он находится.

Вытопка паром сегодня считается самым популярным способом добычи воска. Он имеет следующие преимущества:

Большой процент выхода готового продукта.
Отсутствие контакта с водой. Что повышает качество воска
Соблюдение чистоты рабочего пространства

Главным недостатком паровых пасечных воскотопок является большие энергозатраты. Если для процесса вытопки использовать «бесплатное» сырье, то минус можно нивелировать. Но если парогенератор работает от электричества, то для того, чтобы добиться необходимой температуры требуется значительное количество энергии. Вторым недостатком таких установок является то, что с их помощью происходит перегрев воска. Что может привести к потере его качеств.

Экономия времени на приготовления воскосырья для загрузки в устройство
Высокая скорость вытопки воска
Большое количество выхода воска (50% – 80%)
Используемые после этого процесса рамки очищены от грибка, яиц моли и т.п.

Паровая воскотопка — как сделать своими руками: конструкция и описание

Так как принцип работы, описываемой паровой воскотопки – паровая баня, то для ее производства можно использовать емкости любых объемов. Смекалистые пчеловоды даже используют под это устройство корпуса старых стиральных машин или холодильников. Удаляя все ненужное, эти бытовые приборы хорошо справляются с топкой воска. Главное обеспечить к ним доступ горячего пара. Воскотопку на водяной бане можно сделать следующим образом:

Особенности и отличия

Из названия становится понятно, что данный агрегат служит для добычи воска при помощи высоких температур. Качество продукта, принцип работы устройства зависит от используемой конструкции. Сделать паровую воскотопку возможно самостоятельно.

Чаще всего используют паровую или водяную воскотопки. Первая дезинфицирует пчеловодный инвентарь, перетапливание сот производит сразу в рамках. Вторая имеет более сложную конструкцию. Принцип работы, как у паровой бани. Для нее применяют стиральную машину своими руками изготавливают конструкцию.

Другие виды устройства

На пасеках могут встречаться воскотопки следующих типов:

с нагревом солнечным светом;
электрическая;
центробежная.

Солнечная

Установка использует для нагрева тепловую энергию солнечного света, отличается компактностью и малым весом. Воскотопка предназначена для обработки небольшого объема сырья, может применяться на стационарных или передвижных пасеках. Корпус состоит из деревянного основания и вертикальных стенок, которые изнутри покрыты слоем краски темного цвета (возможно использование отражательных элементов от старого фотоглянцевателя). Внутри устанавливают решетку, под которой находится металлический противень для сбора растопленного воска.

Сетку укладывают на деревянную окантовку, прикрепленную к корпусу. Верхнюю часть установки закрывают прозрачным (некоторые конструкции оснащаются тонированным элементом) силикатным стеклом толщиной 3-5 мм, закрепленным в защитной раме из дерева. Лучи солнца нагревают внутренний объем корпуса, горячий воздух обеспечивает переход воска в жидкую массу, впоследствии стекающую по металлическому листу в накопительный резервуар.

Электрическая

Оборудование оснащают ТЭНом (например, от чайника или иного изделия), который кипятит воду. Также встречаются модификации с инфракрасными приборами, нагревающими жидкость тепловыми лучами. В конструкции предусматривают реостат, корректирующий силу тока в цепи и рабочую температуру. Возможна установка термометра, позволяющего подбирать оптимальный режим работы устройства. Вытопленный материал стекает по наклонной плоскости в узкий канал, направляющий жидкость в подставленный резервуар.

Центробежная

Установку оснащают вращающимся резервуаром, для разогрева воска используют нагретый пар. Возникающая при вращении центробежная сила позволяет отделить жидкость от сот. Сырье укладывают в пакеты из плотного целлофана. Для вращения бака используют электрический привод (например, двигатель от старой стиральной машинки или дрель). После окончания процедуры требуется повторная переработка полученного материала, позволяющая отделить посторонние примеси от воска. Владельцы пасек собирают воскотопку своими руками на основе барабана от стиральной машины.

Крутящий момент передается от двигателя клиновым ремнем. При использовании электрического привода требуется подвести питание к месту проведения работ и соблюдать технику безопасности. Оборудование обеспечивает увеличенный выход готового продукта, но из-за сложной конструкции центробежную установку редко используют в частном пчеловодстве.

Виды

Существует два основных вида приспособлений — солнечная и паровая воскотопка, также можно встретить и другие, менее популярные виды. Паровая модель намного эффективнее, так как позволяет получить наибольшее количество воска, в то время, как солнечная используется дополнительно.

Паровая

Паровая воскотопка состоит из бака, который соединяется с помощью трубки или шланга с корпусным ящиком. Корпус содержит крышку, изготавливается из дерева. В нижней его части содержится съемная сетка из металла, через нее и стекает воск. В боковую часть корпуса вставлен шланг, через который подается пар. Для стока воска прибор оснащен краном. Внутри находятся плечики, на которые подвешиваются рамки.

Использование

В преобразовательный бак до половины наливается вода, под баком разводят огонь. Соты подвешиваются в корпус. По трубе пар подается в корпус, в результате чего соты начинают плавиться и превращаться в воск. Через сетку он стекает на дно и вытекает через краник. Иногда сетку заменяют жестяным противнем. Такие приспособления удобно использовать на маленьких и средних любительских пасеках.

Изготовление своими руками

Лучший вариант изготовления рамочной воскотопки своими руками — это применение электрический нагреватель, тэна. Нужно изготовить или найти прямоугольную или круглую металлическую емкость, желательно разъемную. Отлично подойдет старенькая пароварка. При помощи резьбы в нижней ее части закрепляется электрический тэн. Замечательно было бы сделать в емкости окошко, чтоб контролировать уровень воды. На дно устанавливается рамка с сеткой, которая становится своеобразным фильтром.

Чертежи

1. Воскотопка. 2. Парообразователь

На чертежах и фото вы можете ознакомиться с основными моментами изготовления. Паровая воскотопка своими руками — нет ничего проще для толкового пчеловодства!

Солнечная

Как можно догадаться по названию, солнечная модель работает от энергии солнца. Такой прибор состоит из корпуса, корытца для сбора воска и противня. Все изготавливается из белой жести. Можно сделать из дерева или фанеры ящик со стеклянной крышкой.

Применение

Проходящие через стекло солнечные лучи нагревают противень. Благодаря этому восковое сырье нагревается более 70 градусов. В результате этого воск и плавится, стекая в корытце. На краю противня размещается сетка, чтоб фильтровать продукт от мервы. Солнечные лучи должны падать на раму через стекло перпендикулярно. В результате, после такого процесса можно получить около 5 кг воска.

Изготовление своими руками

Сделать такую воскотопку своими руками проще простого! Нужно лишь найти подходящий деревянный ящик и накрыть его кусками стекла. Давайте немного усовершенствуем эту модель. Для начала мастерится ящик. Делается рама под стекло. Она изготавливается из дерева, закручивается саморезами. Крепятся держатели для противня и рамок. Остается вставить стекло и покрасить прибор.

Чертежи

1. Корпус. 2. Корыто. 3. Вытопленный воск. 4. Остекленная рама. 5. Противень. 6. Восковое сырье. 7. Бобышка. 8. Основание

На этих чертежах и фото вы можете ознакомиться с основными деталями и размерами устройства.

Центробежная

Растопить воск можно и с помощью центрифуги. Также она содержит парообразователь. Продукт загружается в целлофановые пакеты, они завязываются и равномерно размещаются по всей поверхности. При вращении ротора в центрифугу подается пар. Способ хоть и простой, но очень удобный.

Электрическая

Такое приспособление пчеловодства совмещает в себе работу от солнца и электрического нагрева. Ведь иногда простых солнечных лучей недостаточно, да и погода может не всегда позволить. Источник питания гарантированно продолжит свою работу, не отвлекая вас от дел.

Как сделать своими руками

Для изготовления электрической модели своими руками можно использовать сборные детали с различных приборов. Деревянная доска прекрасно послужит для основания. Для нагрева используется нагреватель кухонной плиты. Термоконтакт от утюга станет отличным решением во избежание перегревов. Под нагревателем укладывается и термоизолируется лист из алюминия. Над нагревателем располагается жестяная сетка. Воскотопка прикрывается стеклом.
