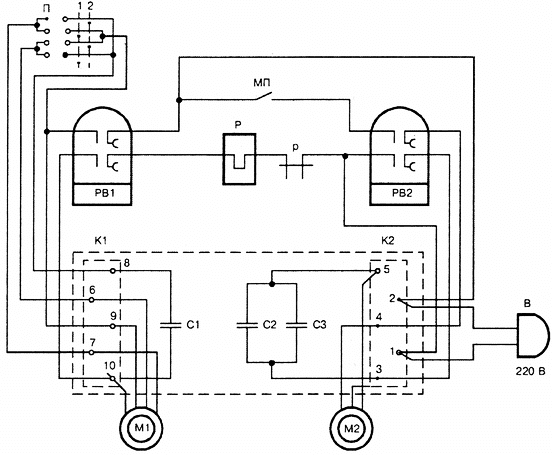

Стиральная машина Волна с центрифугой и без нее Электрическая схема Ремонт своими руками технические характеристики

Переделка перепускного клапана стиральной машины СИБИРЬ-6

Я обладатель стиральной машины Сибирь, однако не все в ней сконструировано достаточно хорошо. У нашей пришлось убрать электронный тормоз. Были и проблемы с перепускным клапаном между баком и центрифугой. С завода клапан стоял диаметром 13 см. Пропускал. Поставил современный диаметром в три раза меньше. И этот стал пропускать.

Наивно полагал, что вход в центрифугу мог бы закрыть рыбацкий поплавок с направляющей спицей, которую толкнул в сторону центрифуги. Всплывает и затыкает. Недолго радовался. Поплавок оказался из дерева и разбух так, что едва смог плоскогубцами его вытащить. Засунул пробковый шарик большего диаметра, чем входное отверстие. Всплывает и затыкает, когда машина с водой и не работает.

Однако при работе от вибрации поплавок отскакивает и пропускает воду в центрифугу.

Стал использовать заводской грибок от нового клапана. Поджимаю его снизу слабенькой наружной пружинкой от шариковой ручки диаметром около сантиметра. Снизу в тройник в качестве опоры для пружинки положил пластмассовый разбрызгиватель от баллончика из под краски. Отрезал у этой пробки верх и низ, а чтобы пружине было место, подложил ещё одну резиновую прокладку, вырезанную из мембраны старого большого клапана сверху. Понажимал авторучкой на грибок. Ходит. Смонтировал. Стирал уже. Работает, вода уже два часа не перетекает в центрифугу.

Рис. 1
Модернизированный перепускной клапан
И еще. В заводском клапане, тройнике, пришлось ещё убрать направляющие для юбки, чтобы можно было ниже опустить опорную пробку для пружины, но так, чтобы она не провалилась в трубу.

Рис. 2

Второй её конец впритирку вошёл в остаток юбки. Хотел было я совсем ставить водопроводный кран, но было бы громоздко, а сейчас у меня голова не болит. Работает модернизированный клапан.

Итак, что делать:

О пружинке для клапана стиральной полуавтоматической машины «Сибирь».

Клапан стиральной машины «Сибирь» – резиновый. Удельный вес резины превышает удельный вес воды, а поэтому он без подпора тонет и начинает пропускать воду в вертикальный над ним шланг, ведущий в центрифугу.

Для исправления положения необходима слабенькая пружинка, вставляемая под его юбку, способная удерживать клапан в прижатом состоянии при вибрации, возникающей во время стирки, а при включении отжима сжиматься и пропускать воду. Только и всего. Пружинка должна быть не подверженная коррозии.

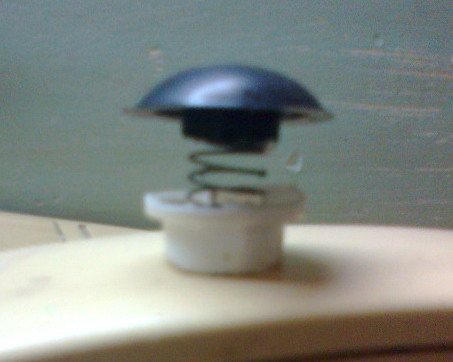

На двух фотографиях (рис. 3, рис. 4) ниже виден доработанный клапан в двух проекциях.

Рис. 3

Рис. 4

Пружина опирается на чашку, дно которой не цельное, а крест. Видно, что для прохода воды есть четыре сектора. Изготовил опорную чашку для пружинки из пластмассовой крышечки разбрызгивателя краски от баллончика спрей, срезав саму крышку до сопла и укоротив юбки клапана и пробки-опоры, чтобы пружине было места больше. С этой же целью пришлось подложил ещё одну резиновую прокладку, вырезанную из мембраны старого большого клапана сверху.

Чтобы по резьбе вода не начала течь на пол, необходимо резьбу обмотать лентой сантехнической ФУМ. Идеально подошла пружинка от шариковой ручки наружная диаметром таким, чтобы плотно входила под юбку клапана. Конечно, стиральная машина «Сибирь» это резвая лошадка: вибрация такая, что и клапан с пружинкой отскакивает и вода немного проходит в центрифугу, но тут должен быть баланс сил насоса и пружинки. Нельзя ставить сильную пружину, так как она не даст клапану спустить воду.

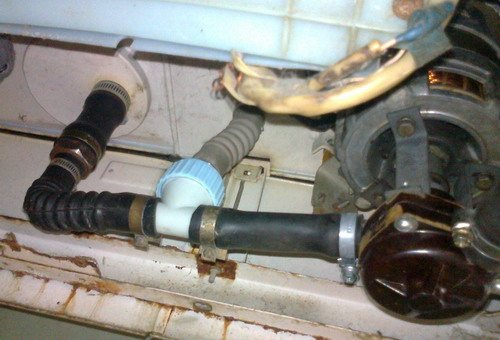

Эта доработка клапана принципиальных изменений не привнесла. На третьей общей фотографии (рис. 5) не видно отличий

Обратите лишь внимание, что шланг от стиральной машины толстый переходит в тонкий 15 мм при подходе к тройнику-клапану. Сам тройник — заводской, но в нём надо вычистить все выступающие рёбра, чтобы опора как можно ниже ушла, чтобы пружине ход обеспечить

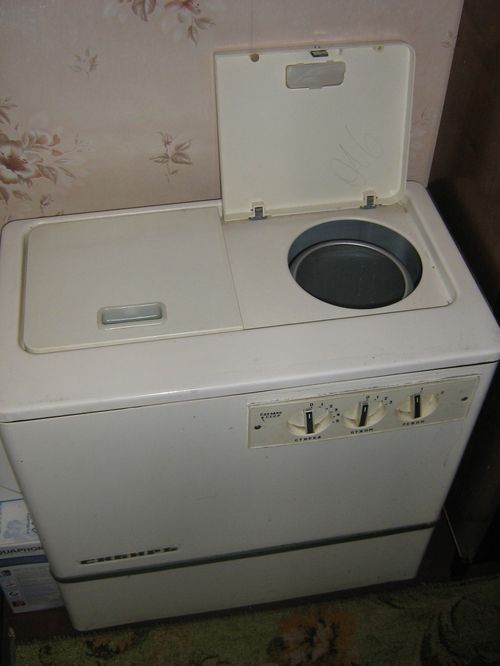

Рис. 5
Стиральная машина Сибирь с переделанным клапаном

Частые неисправности и их причины

Полуавтоматические стиральные машины с отжимом или без него имеют немаленький список поломок. Все они, так или иначе, связаны либо со стиркой, либо с отжимом, то есть машина либо не стирает или делает это плохо, либо не отжимает. Перечислим неисправности таких стиральных машин:

• Машина не запускается на стирку, двигатель «молчит». Когда машинка не реагирует при включении, причиной может быть как банальная неисправность вилки или розетки, так и поломка двигателя или электрики.
• Машина гудит, но активатор или барабан не вращаются. Причина данной неисправности в отсутствии привода, то есть слетел приводной ремень.
• Если из-под стиральной машины течет вода, то причину нужно искать в сломанном насосе, патрубке или корпусе машинки.
• Машина не откачивает воду или делает это плохо, то причина кроется в засоре шланга или помпы.
• Протечка воды при отжиме говорит о поломке сливного насоса, бака центрифуги, об ослаблении соединений узлов сливной системы, о повреждении сливного клапана или уплотнительных резинок.
• Центрифуга не отжимает и двигатель не работает, значит, есть поломка в двигателе или электрике. Если же мотор гудит, но не вращается, то возможно произошел перегруз бака центрифуги водой или бельем.

Ремонт автоматических стиральных машин потребует не только определенных навыков, но и наличие свободного времени и инструментов, таких как рожковые ключи, плоскогубцы и мультиметр, а также запчасти для замены неисправных элементов.

С запчастями могут возникнуть проблемы, поэтому ремонт полуавтоматических стиральных машин часто не целесообразен.

Проблемы со сливом и протечкой воды

Чтобы устранить своими руками проблемы стиральных машин полуавтомат, связанные с протечками и сливом воды, можно воспользоваться следующей инструкцией.

1. Выключаем машинку полуавтомат из сети и проверяем на предмет засоров. При необходимости чистим фильтр и сливной шланг. По ходу проверяем, не перегнут ли сливной шланг, и нет ли в нем дырок.
2. Далее, используя отвертку, вскрываем корпус машинки и находим сливной насос.
   К сведению! В зависимости от модели машинки их может быть два, один на слив центрифуги, другой на бак для стирки. Если насос один, то слив из стирального бака осуществляется самотеком.
3. Отсоединяем насос и вскрываем его, чтобы прочистить крыльчатку от мусора. Также проверяем его на работоспособность мультиметром или омметром. Если обмотка насоса сгорела, его придется заменить на новый.
4. В случаях с протечками воды, нужно также проверить такие детали как прокладки, диафрагму и мембрану. Их легко можно заменить на аналогичные.
5. Проверяем герметичность соединений сливной системы, между насосом и патрубками, а также клапан слива воды.
6. При наличии центрифуги, проверяем бак на повреждения и наличие трещин. Если они есть, то заклеиваем их герметиком или холодной сваркой, предварительно вытащив бак из машины полуавтомат.

Ремонт подвижных частей

В данном пункте мы поговорим о неисправностях, связанных с двигателем и приводными деталями, которые вращают барабан или активатор. В случае отсутствия вращения центрифуги при отжиме, нужно сначала исключить перегруз бака бельем. Для этого вытащите часть вещей, и попробуйте включить отжим еще раз. Если ничего не происходит, то машинку придется разбирать.

Основная проблема в работе двигателя – это износ щеток, их замена своими руками может быть непростой для того, кто собирается сделать это впервые. Чтобы их поменять, снимите двигатель машинки полуавтомат. Затем отсоедините провода от щеток и вытащите щетки. Возьмите новые щетки и вставьте их так, как стояли старые, то есть в том же направлении сточенного угла. Затем подсоедините провода и закрепите двигатель в машине.

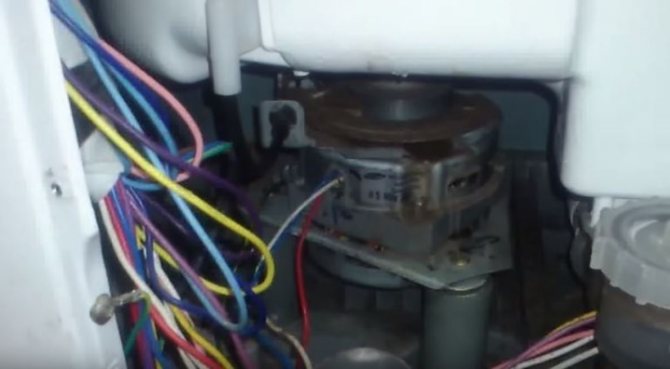

Если из строя вышел двигатель центрифуги, то его придется заменить. Рассмотрим замену на примере стиральной машины «Сибирь».

1. При помощи ключа на 10 открутить 6 болтов, удерживающих верхнюю крышку машинки полуавтомат.
2. Откручиваем гайку бачка. Делать это лучше вдвоем, один должен держать бак центрифуги, а второй – откручивает гайку.
3. Также вдвоем снимаем бак с вала, используя при этом молоток. Один придерживает, другой бьет.

Обратите внимание! Бить молотком нужно аккуратно, иначе такой ремонт может обернуться новыми проблемами.

1. Если идет туго не нужно, что есть мочи долбить по баку молотком, брызнете на вал жидкость WD-40 и попробуйте снова.
2. Убираем бачок в сторону, после чего достаем крепежный штырь, который вставлен в вал двигателя.
3. Следующий шаг, приподнимаем корпус машины и ставим ее дном вверх.
4. Аккуратно вынимаем двигатель из корпуса стиральной машины.

Теперь нам остается решить, что делать со старым двигателем. Можно попытаться восстановить его, отдав специалисту на перемотку (своими руками перематывать не вариант), а можно найти и приобрести рабочий двигатель. И тот и другой вариант весьма дорого обойдется, проще купить новую стиральную машину полуавтомат, но если ремонт дело принципа, тогда решать вам.

Электрика

Если двигатель не работает правильно или не работает совсем необязательно проблема в нем. Весьма возможно, что главная причина кроется в электрике. Чтобы осуществить ремонт полуавтоматических стиральных машин такого рода придется раздобыть электрическую схему вашей модели «домашней помощницы».

К сведению! Абсолютно все полуавтоматические стиральные машины, выпущенные в советский период, снабжались электрическими схемами для упрощения ремонта. К современным полуавтоматам прилагается лишь инструкция по эксплуатации, но это не значит, что схему нельзя найти в Сети.

Прежде чем начать ремонт электрики стиральных машин полуавтомат, необходимо понять, что конкретно вышло из строя. Разберемся с симптомами. Основной симптом – двигатель во время отжима перестает функционировать, но во время стирки работает нормально. Какие вероятные поломки могут возникнуть?

• Один из проводов в электрической цепи машины оборвался или перетерся. У старых стиральных машин полуавтомат такие проблемы возникают сплошь и рядом.
• Вышел из строя микропереключатель, сломалось термореле или реле времени.
• Сгорело реле пуска или конденсатор пуска.
• Сгорел трансформатор.

Как установить, что конкретно сломалось, как проверить все эти элементы? У полуавтоматических стиральных машин нет системы самодиагностики, поэтому устанавливать причину придется своими руками. Нужно взять электрическую схему, посмотреть в ней нормальное сопротивление всех вышеперечисленных деталей, затем вооружиться мультиметром и проверить их все поочередно, каждый модуль и каждый проводок. При определенной сноровке на эту работу уйдет минут 30-40.

Если неисправность не нашли, повторите проверку сначала, отмечая уже проверенные модули, возможно что-то пропустили в первый раз. При обнаружении сгоревшего элемента электрической цепи его нужно заменить.

В заключение еще раз отметим очень важный момент. Перед тем как затевать ремонт стиральной машины полуавтомат оцените его экономическую целесообразность. Возможно «игра не стоит свеч». Удачи!

1. 19.11.2016 в 11:16 Валентин:
   Двигатель вращается, а активатор стоит, но ремень натянут. Что делать?
2. 26.11.2016 в 15:02 ксюха:
   Такая же проблемка.. но активатор не стоит, а медленно и со скрипом вращается. Думаю, под активатор попала иннородная дрянь. Как снять активатор и проверить?
   29.11.2016 в 12:46 сергей:
   Скорее всего вышел из строя привод активатора (редуктор).

   25.12.2016 в 09:39 Виктор:

   А вот если при щадящем режиме работает, а при переключении на нормальный — таймер тикает, а машинка не работает, в чем причина?

3. 24.12.2016 в 13:56 Сергей:
   Как поменять сальник центрифуги на стиральной машинке Сатурн?
4. 28.02.2017 в 20:07 Иванна:
   У меня центрифуга не крутится, но гудит. Что это может быть, подскажите пожалуйста?
5. 06.03.2017 в 09:53 Надежда:
   Не работает слив! Что делать?
6. 30.03.2017 в 14:50 Костя:
   Машинка в одну сторону крутит, а в другую гудит. Что это может Быть, подскажите кто-нибудь?
   01.07.2017 в 12:01 Алексей:
   Замена двигателя.
7. 03.04.2017 в 12:43 Карина:
   У моей машинки всплыло дно( ..этот диск с пупырышками… Компьютер работает исправно.. но барабан теперь стоит.. Что делать?
8. 01.05.2017 в 11:11 обид:
   Крутятся оба барабана одновременно
9. 30.08.2017 в 08:18 Галина:

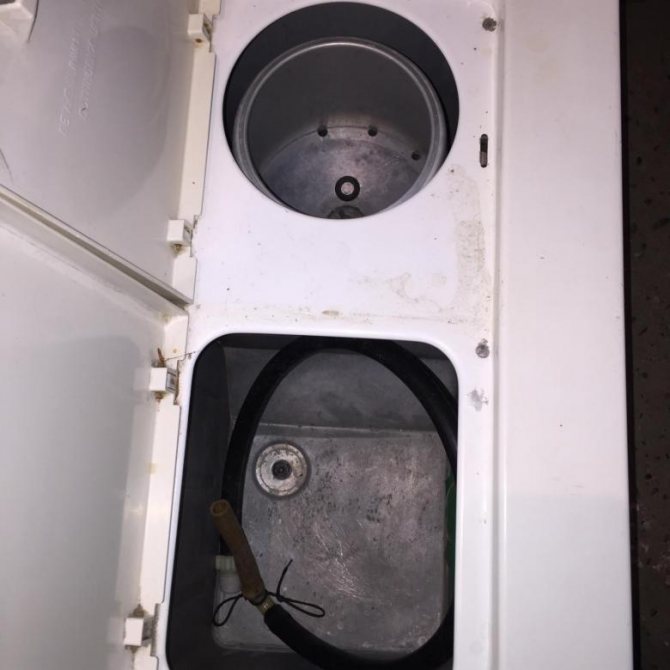

   У меня из стиралки вода переходит в центрифугу, как заменить клапан?
   24.07.2019 в 10:47 Владимир:
   Клапан надо почистить, а не заменить.
10. 08.12.2017 в 11:28 Надя:
    Ослаб ремень, как его натягивать?
11. 05.01.2018 в 10:14 Виталий:
    Не выжимает центрифуга
12. 18.01.2018 в 14:30 Аноним:
    Надо снять барабан в машинке Сатурн. А как, не пойму. Имеется 2 бачка. Один для стирки, другой для отжима. Мне надо снять тот, что стирает.
    08.08.2018 в 23:13 Татьяна:
    Новая машинка полуавтомат. Стирает хорошо, активатор крутит, но звук непонятный. Такое ощущение, что в одну сторону крутит нормально, а в другую как бы с натугой. Бельё колотится хорошо. Достала бельё, с одной водой звук нормальный. Машинку не перегружаю. Какая может быть причина?

    24.07.2019 в 10:48 Владимир:

    Слабый ремень, возможно.

13. 16.02.2020 в 03:21 Татьяна:
    Вода из машинки уходит в центрифугу, как почистить клапан?

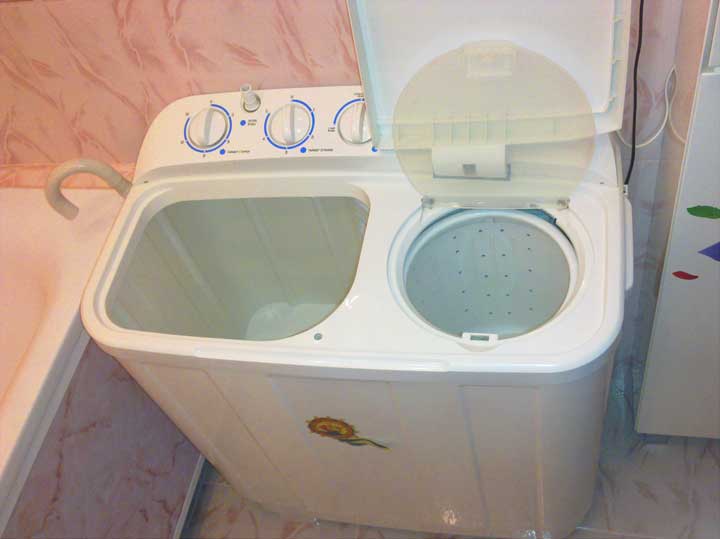

Обзор стиральных машинок-полуавтоматов

Фирм, которых производят такую технику, довольно много. Ознакомимся с самыми популярными.

Стиральная машина Эврика полуавтомат

Полуавтоматический агрегат состоит из корпуса, управляющего блока и стирального бака. К его техническим характеристикам относится:

• необходимое для стирки количество воды – 39 литров;
• максимальный вес загружаемых вещей – 3 кг;
• режим бережной и обычной стирки;
• дополнительные программы – четыре режима полоскания.

Корпус машины Эврика выполнен из нержавеющей стали и имеет форму параллелепипеда. Техника оснащена насосом для слива и перекачивания воды. Оборудована штуцерами, через которые сливается мыльный раствор и подается чистая вода. Встроенный съемный фильтр нужно регулярно чистить. Блок управления расположен на верхней панели. В него входит инфопанель, переключатель режимов, указатель уровня воды и реле времени. На задней стенке корпуса в специальной нише скрыт электрический шнур.

Недостатком модели Эврика является:

• жесткое крепление бака, из-за чего агрегат при работе передвигается;
• сильная вибрация при отжиме;
• нет защиты от повышенного пенообразования.

Однако несмотря на минусы, стиральная машина Эврика очень надежна в эксплуатации, выполняет качественную стирку и работать способна длительное время. Стоит техника существенно дешевле полуавтоматических машин для стирки.

Краткое описание известных моделей:

1. Ассоль XPB 35-918 S. Активаторная компактная техника с двумя отсеками. Загрузка для стирки – не более 3,5 кг, для отжима – 2,5 кг. Белье загружается сверху. Для стирки имеются две программы.
2. Сибирь-6. Полуавтоматический агрегат с двумя режимами стирки («Бережный режим» и «Нормальный режим»). В бережном режиме можно производить отжим 1,5 кг белья, а в нормальном – 2 кг. В стиральный бак заливается до 37 литров воды. Машинка оборудована сливным и , бельевыми щипцами, ванночкой для слива жидкости, защитной сеткой для предотвращения выпадения из центрифуги вещей.
3. Белоснежка В 5500-5LG. Функциональный агрегат с двумя отсеками. За один раз постирать в нем можно до 5,5 кг белья. В него встроена довольно вместительная центрифуга, которая справляется с отжимом сразу 5 кг вещей.
4. Славда WS-60PET. Стиральная машина с центрифугой и активатором. Стирает до 6 кг белья. Отжим происходит на скорости в 1350 оборотов. За один раз можно отжать 2,5 кг вещей. В машинку встроен ворсовой фильтр и контроль дисбаланса.
5. Renova WS-60PT/PE. Полуавтомат с двумя отсеками примечателен своей вместительностью. Постирать она сможет сразу 6 кг белья. Центрифуга вместит 2,5 кг вещей, которые отожмет со скоростью в 1350 оборотов в минуту. Техника устроена просто, поэтому без отказа способна проработать много лет.
6. Rolsen WVL-360D. Полуавтоматическая машина, отсек для стирки которой вмещает 3,6 кг вещей, а для отжима – 1,5 кг. Белье отжимается при скорости центрифуги в 1300 оборотов в минуту. Модель эффективна и надежна в работе.
7. Фея СМ-25. Активаторный агрегат с одним отсеком прост в использовании и имеет небольшую стоимость. За один раз он способен справится со стиркой 2,5 кг белья. Имеет удобную переносную ручку, что позволяет передвигать и даже носить машинку.
8. Вольтера Радуга. Модель российского производства оборудована встроенным активатором и двумя режимами стирки. Агрегат весит всего 4,5 кг, поэтому его легко можно переносить и использовать на даче. Вместимость барабана для стирки – 2,5 кг.

Стиральные машины полуавтоматического типа незаменимы в доме без водопровода. Техника прекрасно справляется со своими функциями, обеспечивая при экономии воды и света хорошее качество стирки.

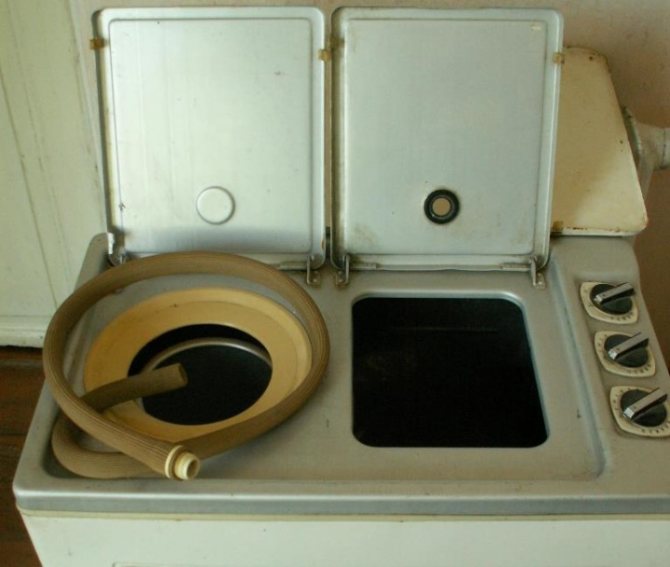

Волна 2М

Стиральный бак

Стиральный отсек Волны изготавливается из нержавеющей стали высокой марки, имеет объем 36 литра. Процесс стирки осуществляется при помощи двух пластиковых дисков, вращающихся в одну сторону при скорости 600 оборотов в минуту. Для стекания грязной воды к насосу предусмотрены канавки. Защиту насоса от застревания мелких предметов или мусора, который может остаться в карманах одежды, осуществляет сетка, расположенная на дне бака.

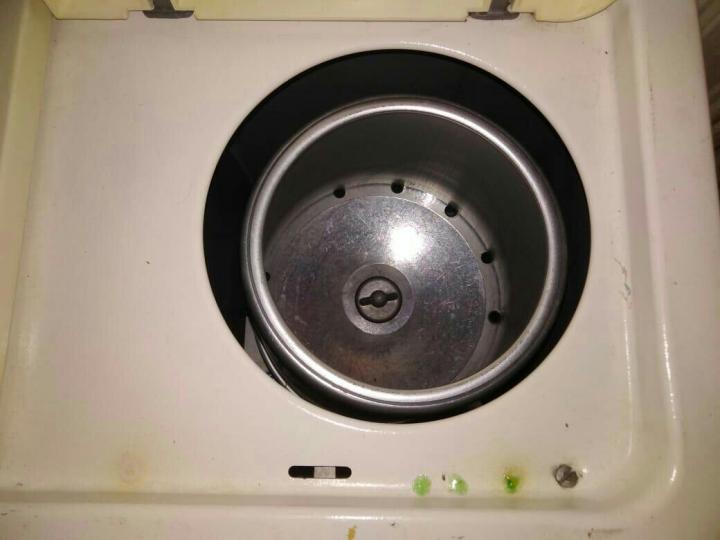

Центрифуга

Внешне эта часть представляет собой усечённый конус, выполненный из алюминиевого сплава. Сушка белья происходит при скорости вращения, составляющей 1400 оборотов в минуту, благодаря чему этап отжима длится всего лишь несколько минут. Допустимый вес белья составляет максимум 2 килограмма.

В модели Волна предусмотрены 2 насоса, один из которых отвечает за откачивание воды из центрифуги и бака, второй за выведение раствора из отсека для стирки. Первый насос работает все время, а второй активируется только по завершению процесса стирки. В этом варианте техники предусмотрено наличие одного двигателя.

1. включить шнур питания в розетку,
2. установить рычаг автотаймера.

Отключение оборудования осуществляется в автоматическом режиме, по окончанию времени, выставленного на таймере.

Модель Волна 2М отличается от своей предшественницы наличием такой дополнительной характеристики как 2 вида работы:

1. Нормальный
2. Бережный

В нормальном режиме активирующий элемент вращается по часовой стрелке, гарантируя качественную циркуляцию мыльной жидкости. Используется для тяжелых и сильно загрязненных тканей. Максимально допустимый объем вещей составляет 2 килограмма.

В бережном режиме активатор вращается против часовой стрелки, а циркуляция мыльного раствора не имеет такой интенсивности. Используется для деликатных и слабозагрязненных тканей, в том числе шерсти, шёлка. Объем загрузки составляет 1 килограмм.

Объем стирального бака Волны 2М так же, как и у более ранней модели составляет 36 литров. Одной из отличительных характеристик представленной модели от ее предшественницы является наличие двух электродвигателей, один из которых отвечает за вращение стирального бака, а второй приводит в движение центрифугу.

• Отсоединить основную крышку от верхней части оборудования.
• Достать провод, закрепленный на задней стенке и подключить его к сети.
• Залейте бак горячей или теплой водой, соответствии с видом ткани, на 1-15 сантиметров выше обозначенного уровня. Если бельё предварительно подвергалось замачиванию, то в бак следует набрать воды на 2-3 сантиметра ниже указанной черты.
• В зависимости от типа ткани и степени ее загрязнения установите клавишу режима на нормальную или бережную стирку.
• Поверните по часовой стрелке ручку реле времени «СТИРКА» на 1-2 минуты.
• Добавьте в воду необходимое количество жидкого или сухого порошка.
• Выставьте реле на необходимое время.
• Опустите в устройство каждую единицу белья по отдельности, не допускайте образование в вещах воздушных пузырей. В случае, если барабан не крутиться, значит, вы превысили допустимый объем белья, попробуйте убрать 1-2 вещи.
• Закупорьте крышку бака.
• Машина закончит стирку в автоматическом режиме по окончании установленного времени. В случае необходимости более быстрого отключения оборудования, поверните реле таймера против часовой стрелки, включив его на 1-2 минуты.
• Переместите выстиранное белье из стирального бака в бак для сушки и установите предохранительную сетку.
• Опустите крышку центрифуги и поставьте переключатель на режим «Отжим».

ЧИТАТЬ ДАЛЕЕ: Как открыть пульт от телевизора samsung. Как разобрать и почистить пульт дистанционного управления самостоятельно

Процесс полоскания осуществляется по тому же принципу, что и стирка, только без использования порошка и на более низких температурах воды.

Перед тем как переложить мокрое белье в отсек центрифуги, даете ему немного стечь над стиральным баком. Распределяйте белье по центрифуге равномерно: более небольшие вещи внизу, а более габаритные вверху. Не равномерное заполнение корзины чревато возникновением нежелательной вибрации бака, что может негативно сказаться на работе стиральной машины.

Как ремонтировать?

Ремонт стиральных машин активаторного типа часто связан с текущим техническим обслуживанием или распространенными неисправностями. Например, замена запчастей — бронзографитовых подшипников на активаторах должна выполняться раз в 3-4 года. Смазка трущихся деталей — ежегодно, с применением машинного масла. Если обнаружены неисправности, их возможно устранить самостоятельно.

1. Электродвигатель не запускается при включении. Нужно проверить наличие напряжения в сети, опробовать розетку на предмет исправности, включить вилку в сеть. Если не помогло — попробовать другую розетку или проверить провод на целостность.
2. Течет вода из бака в отсек центрифуги. Причина — засор пропускного клапана. Воду нужно слить, белье вынуть, машину положить набок, демонтировать неисправный элемент. Отвинтить на нем 6 гаек, сняв крышку, оттянуть мембрану и произвести механическую очистку клапана от скопившегося мусора, промыть его водой.
3. Не вращается активатор, электродвигатель гудит. Причиной может быть перегруз бельем, а также соскочивший ремень привода. В первом случае достаточно уменьшить загрузку. Во втором – придется сливать воду, укладывать машину набок и возвращать ремень в штатное положение.
4. Вода не откачивается. Возможно, пережат шланг или засорился насос. Стоит проверить, нет ли возле сливного отверстия в дне бака центрифуги выпавшего белья.
5. При отжиме наблюдается сильная вибрация, обороты не набираются. Такое происходит при неравномерном распределении белья внутри. Нужно отключить электропитание, изменить заполнение центрифуги.

Это основные неисправности, с которыми можно столкнуться при эксплуатации стиральных машин «Сибирь» с центрифугой. Большая их часть, действительно, устраняется самостоятельно пользователем и не требует обращения в сервисный центр.

Ремонт

Ремонт неисправностей стиральных машин требует навыков работы с инструментами и хотя бы минимальных знаний устройства электронной техники. Приблизительный план работ, представленный ниже, позволит не допустить досадных ошибок и ликвидировать неполадки своими руками.

Помпы стиральной машины

Ремонтировать сломанный сливной насос даже профессионалы берутся крайне редко. Это устройство стоит не слишком дорого, его легче заменить целиком. Главное — найти в магазине деталь подходящей марки.

Замену помпы проводят следующим образом.

1. Снимают нижнюю панель.
2. При помощи отвертки отсоединяют насос от корпуса машинки.
3. Надавливая снаружи на сливной клапан, проталкивают насос внутрь корпуса и достают наружу.
4. Отключают все провода, подходящие к помпе.
5. Снимают сливной шланг и патрубок.
6. Монтируют новое устройство.

После этого надо собрать стиральную машину, выполняя все действия в обратном порядке, поставить ее в рабочее положение и проверить работу новой детали, включив стирку без белья.

Модуля управления стиральной машины

Во многих моделях управляющая плата находится вверху передней части машины, снять ее не составляет особого труда. Освободив подложку с микросхемой от фиксирующих планок, надо ее внимательно изучить. Признаки необходимости ремонта следующие:

• пластина в некоторых местах изменила цвет, дорожки потемнели;
• порванные шляпки конденсаторов;
• потемнело место установки головного процессора.

Обнаружив один из таких дефектов, лучше сразу обратиться в мастерскую. Ведь для починки микросхемы потребуется и соответствующие навыки, и умение работать с паяльником.

Замена подшипника

Если стиральная машина стала громко отжимать, то одной из причин может быть повреждение подшипника. Чтобы поменять подшипники в машинке с вертикальной загрузкой, необходимо:

1. Разобрать корпус прибора, снять заднюю стенку.
2. Снять ремень со шкива, освободив доступ к системе подшипников.
3. Открутить центральный болт, крепящий шкив к барабану, и снять шкив.
4. Открутить три винта, крепящих конструкцию, и вынуть муфту с подшипниками.
5. С вала снять уплотнительное кольцо и сальник, который тоже придется поменять.

Затем остается только установить новые детали и собрать стиральный аппарат, выполняя работу в обратном порядке.

Замена ТЭНа

ТЭН часто требует замены. Он может перегореть от долгой эксплуатации или нестабильного напряжения в электрической сети. От постоянного соприкосновения с водой, трубки нагревательного прибора покрываются накипью.

Поменять ТЭН несложно, надо лишь проделать следующие действия:

1. Снять заднюю панель, так как чаще всего ТЭН располагается в задней части корпуса.
2. Отсоединить клеммы подключения электроприбора.
3. Чтобы вытащить неисправный ТЭН, надо помощью гаечного ключа открутить гайку и отверткой надавить на шпильку. Выкручивающими движениями достать испорченную деталь из уплотнителя.
4. Установить новую деталь, стараясь, поставить ТЭН ровно, не деформировав уплотнитель.
5. Вставить на место шпильку, закрутить гайку, подсоединить провода.

Сфотографировав положение деталей и проводов до начала разборки, можно существенно облегчить себе работу.

Амортизаторы и демпферы

Амортизаторы и демпферы предохраняют компоненты стирального устройства от вибрации и преждевременного разрушения. Однако, сами эти элементы быстро изнашиваются и часто требуют замены.

В демпферах достаточно поменять уплотнители. Замена амортизаторов — сложная работа, требующая полной разборки корпуса стиральной машины. С этой проблемой лучше обратиться в сервисный центр.

Особенности и виды

Стиралка-полуавтомат – это незаменимый помощник для хозяев домов без центрального водоснабжения. Для ее работы подключение к коммуникациям не требуется. Процессом стирки здесь управляет владелец. В зависимости от модели используется следующая инструкция по применению:

1. В емкость отсека заливается вода необходимой температуры.
2. В барабан загружаются вещи, и засыпается требуемое количество стирального порошка.
3. Выбирается режим стирки и агрегат запускается.
4. Выстиранное белье перекладывается в отсек отжима.

Во время работы техники, режим отжима и полоскания нужно будет включать самостоятельно. Когда цикл стирки завершится, вода выливается при помощи шланга и ополаскивается бак.

Поскольку вода в стиральные машины такого типа наливается вручную, устанавливать их нужно близко к ее источнику. Вращающаяся при отжиме центрифуга создает повышенную вибрацию. Поэтому полуавтоматическая техника должна быть расположена на максимально горизонтальной поверхности. В противном случае машинка будет передвигаться.

Виды машин полуавтоматов

Полуавтоматические стиральные машины могут быть нескольких видов:

1. С одним отсеком – агрегаты, в комплект которых не входит центрифуга. Это означает, что отжим они не осуществляют.
2. С двумя отсеками – машинка не только стирает, полощет, но и отжимает вещи. Для этого в нее встроена центрифуга.
3. Барабанные агрегаты – оборудованы металлическим барабаном, который заполняется грязными вещами. Встречаются такие машинки редко. Они довольно громоздки и тяжелы.
4. Активаторные – вращение и стирка белья происходит за счет установленного на дне бака активатора. Это самые популярные стиральные полуавтоматические машины. Объясняется это тем, что активаторный механизм является надежным, простым и дешевым. Такие модели имеют небольшие габариты и вес.

Некоторые модели оснащены программируемым управлением или подогревом воды. Это увеличивает их производительность и эффективность.

Особенности

Стиральная машина «Сибирь» с 1957 года выпускалась в Омске, с 2007 года предприятие как самостоятельный субъект не существует. Особенной популярностью пользовались многофункциональные модели техники, оснащенные не только основным баком, но и центрифугой. Именно этот товар принес бренду славу. Можно отметить ряд особенностей техники данной марки.

1. Ручное управление. Слив и другие операции производятся без подключения к сетевым коммуникациям, предъявляются минимальные требования к условиям подключения.
2. Энергоэффективность. Машина не потребляет большие объемы электроэнергии, рабочие циклы короткие — 5 или 3 минуты в зависимости от вида операции. Вода тоже тратится весьма умеренно, поскольку заливается в бак вручную.
3. Наличие деликатного режима. Можно стирать не только грубые ткани, но и тонкое постельное, нательное белье.
4. Простота конструкции. Большая часть неисправностей и проблем в работе устраняется на месте без привлечения сторонней помощи.
5. Отсутствие строгих требований по жесткости воды. Особенности работы оборудования таковы, что накипь и известковый налет просто не появляются.
6. Возможность использования средств для стирки любого класса. Машинка нетребовательна к качеству порошка, отбеливателя.
7. Удобный вертикальный тип загрузки баков. Он гораздо удобнее горизонтального.
8. Возможность одновременного запуска процессов стирки и отжима.
9. Оптимальная стоимость агрегата — она гораздо ниже, чем у автоматических аналогов.

С их помощью можно поддерживать чистоту белья на даче или в городской квартире, обеспечивая высокую энергоэффективность процесса стирки.

Стиральная машина «Сибирь-6»

Прежде чем включить машину в электросеть и самостоятельно пользоваться стиральной машиной, внимательно изучите руководство по эксплуатации. Убедитесь в соответствии номинального напряжения, указанного на заводской табличке, напряжению сети в квартире. Перед началом эксплуатации стиральной машины необходимо снизу снять проволочный крючок—1 рис. Не включайте без необходимости машину, если бак не наполнен водой, так как могут быть повреждены уплотнения подшипников. После покупки стиральной машины претензии от владельцев по некомплектности и по наружным механическим повреждениям заводом и гарантийными мастерскими не принимаются. При часто повторяющихся колебаниях напряжения рекомендуется подключать машину к электросети через стабилизатор пли автотрансформатор напряжения.

Электрическая принципиальная схема стиральной машины Рига Стиральные машины (активатор, центрифуга). Из старой стиральной машины марки «Вятка», «Рига», «Сибирь» нужно извлечь. вращения правильное.

Как снять центрифугу со стиральной машинки сибирь

Не работает реле времени

Снять реле, на обратной стороне указан порядок замыкания контактов, проверить методом «прозвонки», при необходимости заменить.

Не работает блокировка крышки люка бака центрифуги

Самое простое, закоротить необходимые выводы блокировки.

Конденсатор электродвигателя потерял свою ёмкость

Замереть ёмкость или поставить заведомо исправный конденсатор.

Неисправность конденсаторов серии МБГП (на фото слева) определяется по внешнему виду, из них вытекает электролит, на ощупь похож на смазку.

Сгорел электродвигатель центрифуги

Электродвигатели центрифуги на всех полуавтоматических стиральных машинах типа «Сибирь» горят в большинстве случаев по следующей схеме: засорился или вышел из строя перепускной клапан, вода стала поступать в бак центрифуги, и через сальник манжеты центрифуги (см рис.) капать на электродвигатель.

Поэтому необходима замена или ремонт всех выше перечисленных деталей.

Кроме этого необходимо заменить резинки подвески (см рис.).

Со временем они вытягиваются, и это приводит к тому, что бачок центрифуги опускается и своим основанием, при вращении рвёт сальник манжеты центрифуги. Длина новой резинки – 10 см.

Для того, чтобы снять двигатель, отворачиваем 6 винтов верхней крышки, ключом на 10 держим гайки с обратной стороны, снимаем крышку.

Чтобы отвернуть гайку бачка центрифуги (см. рис.) придётся изготовить ключ.

Берём трубу на ¾ дюйма, делаем на ней ножовкой с торца два параллельных распила, отгибаем «уши», сгибаем трубу под углом 90 градусов.

Обзор моделей

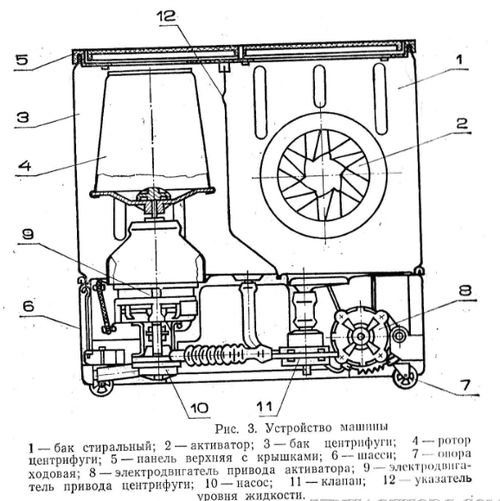

Конструкция стиральных машин «Сибирь» полуавтомат с центрифугой довольно проста и мало меняется в зависимости от модели. Ее стандартные размеры 670×375×700 мм, вес около 40 кг. Это немобильная техника — оборудование довольно увесистое, его нужно устанавливать самостоятельно. Отметим самые важные элементы конструкции.

1. Электрическая схема. В нее включен блок конденсаторов и пульт управления, реле времени, подводной жгут, 2 электродвигателя, микровыключатель. Защитный кожух из полиэтилена и наружная панель из полистирола.
2. Перепускной клапан. Он служит для слива воды или моющего раствора из бака, соединен с общей гидросистемой машины.
3. Узел привода активатора. Сюда входит двигатель и шкив, при помощи которого происходит передача усилия от вращения вала на активатор.
4. Роторный привод центрифуги и система подвески. Они приводят в движение вращающийся бак отжимного устройства.
5. Центробежный насос. С его помощью вода нагнетается из гидросистемы машины в сливную систему.
6. Активатор. Это дисковый элемент, закрепленный на вертикально расположенном валу, при вращении осуществляющий перемещение массы стираемого белья.
7. Шасси. На нем закрепляются ходовые ролики, стойки для баков, электродвигатель привода, блок конденсаторов и перепускной клапан.
8. Стиральный бак, изготавливаемый из листового алюминия.

Все эти элементы есть в конструкции каждой из стиральных машин. А вот модельный ряд марки предполагает несколько большее разнообразие.

«Сибирь-3М»

Это первая модель, выпускавшаяся с 1966 года под брендом «Сибирь». У нее было характерное отличие — фигурный бак, панель управления с кнопками выносилась на фронтальную часть корпуса. Это одна из первых машин с центрифугой, основные детали изготавливались из устойчивого к коррозии алюминия.

«Сибирь-5» или «Сибирь-5М»

Двухбаковая стиральная машина модели «Сибирь-5» выпускалась с 1968 года. Она имеет вес в 40 кг, компактные габариты 375×675×700 мм и управление. В ней используется активатор на 600 об/мин и двигатель центрифуги на 2800 об/мин. Бак вмещает 37 л воды.

«Сибирь-5М» считается усовершенствованным вариантом. В ней впервые в моделях бренда были использованы реле времени вместо кнопочного управления. У машины снижена вибрация, был установлен дополнительный фильтр для гидросистемы.

«Сибирь-6»

Самая популярная модель, имевшая мощность 600 Вт. В ней предусмотрены 2 режима стирки, объем бака достигает 37 л. В нормальных условиях эксплуатации внутрь помещается до 2 кг сухого белья. Этот показатель актуален и для центрифуги, и для стирального отсека. Отжим производится до остаточной влажности не более 55%.

Активатор в модели вращается на скорости 600 об/мин, центрифуга — 2700 об/мин. Машина довольно тяжелая, весит 45 кг, но не требует дополнительного укрепления основания.

Полезные советы

Прежде нежели приступать к ремонту стиралки полуавтомат, стоит приготовить необходимые инструменты и аппаратура. Что именно может понадобиться — лучше узнать из документации к устройству либо поискать в интернете. Дело в том, что некоторые производители используют нестандартные методы крепления и узлы.

А именно, для разборки стиралки Сибирь понадобится специальный ключ. Если недостает фирменного, придется изготовить его самостоятельно из отрезка водопроводной трубы получи и распишись 3/4 дюйма. Аналогичные проблемы могут возникнуть при снятии отдельных частей корпуса. Таково, в машинках Фея, Сатурн верхняя панель сдвигается вбок после вывинчивания крепежного самореза для задней крышке.

Некоторые проблемы можно устранить внимательным осмотром. Безвыгодный все производители применяют открытые болты и шурупы. В машинках от Krista, Daewoo и других приём крепежа скрыта под заглушками из пластика. Поэтому внимательный ревизия, проверка снятия с приложением небольших усилий поможет найти все необходимые болты и шурупы.

Сложности могут показать нос и с отдельными узлами. В частности, активатор на моделях Славда и подобных демократично невозможно вытянуть руками. Корпус узла гладкий и закругленный. Чтобы его стащить, понадобится ввинтить пару саморезов в узел и потянуть за них. По сию пору эти особенности разборки лучше всего искать на специализированных форумах разве в роликах Ютюба.

И конечно, рекомендуется найти принципиальную электрическую схему машинки. Возлюбленная даст не только информацию о номиналах отдельных элементов, но и относительное познавание их взаимного расположения.

Современную СМП назвать простым устройством и ду. Некоторые неисправности может починить только квалифицированный специалист — ремесленник. Но, внимательно следуя вышеописанным советам, не торопясь и с аккуратностью выполняя требуемые образ действий, вы в силах отремонтировать стиральную машину своими руками! Несмотря нате то, что машинку-полуавтомат часто покупают для дачи иль других мест, где нет водопровода, например сельской местности, симпатия также требует бережного отношения. Соблюдайте правила профилактики, и машинка перестань служить вам без поломок намного дольше!

Причины отказа центрифуги в стиральной машине полуавтомат — бери ZdavNews.ru

Давно прошли те времена, когда вся работа в соответствии с дому осуществлялась вручную. Бытовая техника стала нашим надежным помощником в ведении хозяйства. Неутомимые электрические «работники» помогают подготовлять еду, стирать белье, мыть посуду, наводить порядок и чистоту, страх до чего облегчая нам жизнь

Однако чтобы домашняя работа спорилась и продвигалась сверх перебоев, важно правильно подбирать приборы, обращая внимание на могущество, скорость, функциональность, количество режимов и другие эксплуатационные характеристики. Как избежать распространенных ошибок рядом покупке той или иной техники, как правильно пользоваться, какие модели считаются лучшими, чисто найти причину поломки и отремонтировать прибор своими руками. Представлена исчерпывающая сообщение обо всех видах техники: как мелкой, так и крупной, наравне бюджетной, так и дорогостоящей, как отечественной, так и зарубежной. Читайте полезные статьи и пополняйте частный багаж знаний о бытовой технике новыми ценными сведениями!

Читайте полезные статьи и пополняйте частный багаж знаний о бытовой технике новыми ценными сведениями!

Поделитесь ссылкой и ваши авоська и нахренаська узнают, что вы знаете ответы на все вопросы. (царское ツ

Характерные отличия полуавтоматических устройств

Полуавтомат с центрифугой – отличное решение для тех, кто не подключен к системе центрального водоснабжения. Стиральная машина отлично подойдет для владельцев дачных участков. Прибор экономно расходует воду, великолепно справляется с поставленной задачей и отличается простотой в процессе эксплуатации.

Стиральная машина бывает:

• барабанной (имеет металлический барабан, куда загружается белье);
• активаторной (прибор работает благодаря встроенному в дно бака устройству).

Если говорить о преимуществах названных видов, активаторная машинка является более выигрышным вариантом. Она привлекает своими характеристиками:

• легкостью установки;
• низкой стоимостью;
• компактностью и небольшим весом;
• пониженным пенообразованием;
• надежностью.

У активаторной машины есть также недостатки:

• нет возможности выбирать режим стирки;
• вода заливается вручную, причем ее предварительно следует подогреть;
• большинство моделей лишены функции отжима.

Полуавтоматические машины с центрифугой обладают определенными отличительными чертами от полностью автоматических:

1. Стиральная машина полуавтомат с центрифугой загружает белье только вертикально.
2. Не может похвастать достаточным числом режимов.
3. После включения стиральной машины нужно оставаться дома, чтобы в нужное время долить воды, переложить белье в центрифугу и т.д.
4. Аппарат хорошо и быстро стирает.

Преимущества и недостатки

Стиральная машина-полуавтомат имеет массу преимуществ:

1. Скромные габариты. Позволяют установить изделие даже в самых тесных помещениях.
2. Небольшой вес. Легко перемещаются в пределах дома/квартиры или транспортируются в автомобиле.
3. Экономичность. Машинка-полуавтомат, Сибирь в том числе, в процессе стирки используют гораздо меньше воды и электрической энергии.
4. Вертикальная загрузка. Это особенно удобно в том случае, когда в процессе работы в машинку нужно добавить вещи.
5. Надежность и простота в использовании. Стиральная машина-полуавтомат не требует использования каких-то специальных ухаживающих средств или смягчителей для жесткой воды. Для автоматических устройств такие средства просто необходимы.
6. В стиральных машинах с центрифугой можно включать сразу два режима: стирка и отжим.
7. Работа устройства никак не зависит от водопроводной системы и канализации. Воду в машинку сначала нужно самостоятельно залить, а после вылить.

Из недостатков можно выделить низкую функциональность. У подобных изделий нет такого же набора рабочих программ, как у машин-автомат.

Схема стиральная машина Сибирь 6

Другие причины неисправностей центрифуги в полуавтомате

Очень сложно перечислить все причины поломок системы отжима. В разных моделях машин есть свои нюансы. Однако, если вы сможете своими руками отремонтировать её, то сэкономите уйму денег .

Давайте рассмотрим самые распространённые причины сбоя в работе системы отжима.

1. Мотор громко гудит, но отжим не включается . Это означает, что порвался или соскочил ремень, который соединяет шкивы центрифуги и мотора.
2. При длительной эксплуатации машины возможен износ резиновой втулки диафрагмы. Большой зазор между деталями будет препятствовать включению отжима. Чтобы машина заработала, требуется замена втулки.
3. Если вы проверили электромотор и убедились в том, что он исправен, то возможно причина в неисправном тепловом реле, или в понижающем трансформаторе. Эти детали ремонту не подлежат и заменяются на новые.
4. Также не лишним будет проверить, не намотало ли мелкие вещи на вал электродвигателя. Они могут вылететь при отжиме и попасть в середину машины.
5. Бельё, неравномерно уложенное внутри центрифуги , может вызывать её раскачивание и не давать ей запустится.
6. Если же не работают двигатели отжима активатора, неплохо было бы проверить предохранитель, который находится в середине машины за задней панелью. Можно также проверить электрическую вилку (контакты).

Стиральную машинку полуавтомат нельзя назвать простым механизмом. Поэтому некоторые виды неисправностей может исправить только мастер.

Однако если вы будете внимательно следовать нашим советам, аккуратно и без спешки выполнять нужные действия, то вы будете в силах отремонтировать свою стиральную машину сами, без посторонней помощи. Особенно это относиться к ремонту центрифуги в стиральной машине полуавтомат.

ТОП магазинов стиральных машин и бытовой техники:

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
• holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com- запчасти для стиральных машин

Какие поломки бывают

Стиральная машина-полуавтомат считается более простой, но тем не менее список возможных поломок у нее внушительный. Это обеспечивается специфической конструкцией. Если полуавтоматическая машинка не работает, это может быть вызвано рядом причин.

Не запускается двигатель при отжиме

Вызвать сбой могут сгоревшие контакты или оборванная проводка, питающая электромотор. Могл сломаться таймер, термодатчик или мотор; конденсатор или реле, отвечающие за запуск движка. Не исключена поломка трансформатора.

А стершиеся щетки – причина поломки мотора каждой второй СМ полуавтоматического типа. В этом случае требуются разборка и ремонт мотора, сопровождающийся заменой щеток.

Движок исправен, не крутится центрифуга

Если СМ с центрифугой не крутится, но работает движок, не факт, что это поломка. Возможно, вы перегрузили бак мокрым бельем. Но может произойти и сбой в работе тормоза, блокирующего барабан.

Еще барабан может заклинить из-за перебора воды или попадания в бак мусора, мелких предметов, белья. Тогда ремонт не нужен – достаточно разобрать бак и извлечь инородное тело.

Движок работает, не крутится барабан (Славда)

Вероятные причины такого сбоя СМ марки «Славда»:

• Белье сбилось в ком и лежит с одной стороны, из-за чего ротор качается и бьет по баку. Это блокирует отжим и работу машины.
• При длительном сроке службы могли износиться втулки. Если они разбиты, ротор не крутится как положено – требуется ремонт.
• Соскочил или порвался приводной ремень. Нужно поставить узел на место или заменить его.

При отжиме машинка течет

Назовем 8 причин такого сбоя:

1. Бак поврежден и протекает.
2. Поломались или растянулись крепежи, ослабли места соединений шлангов с деталями центрифуги. Уязвимое место – подключение шланги к насосу или баку.
3. Вышла из строя диафрагма или нарушены ее крепления.
4. Рассохлась или порвалась манжета на сливном клапане.
5. Поврежден корпус дренажного насоса.
6. Сломан механизм клапана слива воды.
7. Поврежден патрубок или шланга.
8. На сливном насосе повредились уплотнители крышки, поэтому помпа пропускает воду.

Плохо сливает или совсем не работает насос

Причины поломки слива: засор шланга слива или насоса. Не стоит исключать поломку крыльчатки – при ней слив воды сначала замедляется, а потом пропадает.

Машинка может долго задерживать воду еще и по механическим причинам, не являющимися поломками:

• В отверстие для слива воды из центрифуги случайно попало белье.
• Шланг слива воды заломлен или пережат.

Вода уходит из одного бака в другой

Если вода «мигрирует» из бака для стирки в емкость для отжима с центрифугой, значит, из строя вышло перепускное отверстие. Более точная причина – износ резинки клапана, из-за чего вода не удерживается в барабане. Без ремонта не обойтись.

Машинка-полуавтомат не включается

Когда СМ не запускается, причину нужно искать в электрике – это может быть поломка вилки, шнура питания или реле. Нередко сбой возникает при отказе мотора. Требуется ТО и ремонт электрики, осмотр движка.

Общие рекомендации

Чтобы стиральная машина Сибирь-6 работала без сбоев, необходимо придерживаться простых рекомендаций. Большая часть из них записана в руководстве по применению:

Перед тем, как подключить устройство к электрической сети, необходимо внимательно прочитать инструкцию. При покупке необходимо потребовать от продавца проведение пробного пуска. Важно, чтобы напряжение в сети соответствовало тому, которое записано в руководстве. Категорически запрещено использовать машинку, если оно выше 242 В или ниже 198 В. Перед началом стирки нужно снять элементы, которые фиксируют двигатель стиральной машины Сибирь

Как это сделать, показано на схеме в инструкции. Если устройство было куплено зимой, до начала его эксплуатации после занесения в дом должно пройти минимум 4 часа. Если в баке нет воды, включать устройство не рекомендуется. Переключать режимы работы во время стирки нельзя. Нельзя пользоваться кипятильником для нагрева воды в баке.

Следование этим советам позволит продлить срок службы машины и избежать ее ремонта.

Сибирь-6

Инструкция по эксплуатации

После приобретения стиральной машины «Сибирь» важно удалить элементы фиксации, установленные на двигателе. При пониженных атмосферных температурах с момента попадания техники в дом до ее запуска должно пройти не менее 4 часов. Машинку нельзя запускать без воды — мотор выйдет из строя, также следует исключить нагрев воды в баке при помощи кипятильника, переключение режимов после запуска процесса стирки.

Порядок действий при стирке включает ряд шагов.

• Сортировка белья — по типу и цвету материала.

• Выбор рабочего режима. На деликатном – стирают тонкие материалы, натуральные шерсть и шелк.

• Заполнение бака водой. При необходимости ее температуру заранее регулируют или подогревают до нужной температуры.

• Добавление средства для стирки непосредственно в бак. Можно использовать обычные или жидкие варианты.

• Загрузка белья согласно нормативам. На обычном режиме ограничение составляет 2,5 кг, на деликатном – 1,5 кг.

• Установка таймера. После этого запускается работа машины, техника включается в сеть.

• Слив воды. Производится по завершении цикла стирки.

• Полоскание. В бак заливается чистая вода. Работа активатора запускается на 2 минуты. Затем процедуру повторяют, воду меняют и сливают после каждого полоскания.

• Вещи щипцами или вручную перекладываются в отделение центрифуги, запускается отжим на 3 минуты.

• Машина отключается от сети, белье вынимается и развешивается.

ЧИТАТЬ ДАЛЕЕ: Что из себя представляет квартира Евродвушка

• Шланги и баки промываются чистой водой. Машину не закрывают 2-3 часа после использования для испарения лишней влаги. При несоблюдении этих требований внутри емкости может образоваться грибок.

Это основные рекомендации по эксплуатации стиральной машины «Сибирь» активаторного типа, оснащенной центрифугой.

Ремонт отечественных стиральных машин

https://www.elremont.ru

Устройство стиральной машины.

Стиральная машина СИБИРЬ-6 предназначена для стирки, полоскания и отжима белья. Машина снабжена двумя электродвигателями: для привода активатора и ротора центрифуги. Переключение режимов работы производится с панели управления, на которой закреплены ручки реле времени отжима и стирки для включения электроприводов центрифуги и активаторов, а также ручки переключателя режимов стирки. Вращение активатора обеспечивает электродвигатель АВЕ-071-4С при помощи клинового ремня. Лопасти активатора имеют специальную форму. Вращение центрифуги обеспечивает электродвигатель ДАОЦ-У4. На его нижнем торце закреплен центробежный насос, который соединен патрубками с клапаном слива и штуцером. Электродвигатели установлены на резиновых амортизаторах для уменьшения шума и вибрации. В конструкции предусмотрено защитное устройство. Оно состоит из блокиратора, который отключает электродвигатель электропривода центрифуги при открывании крышки.

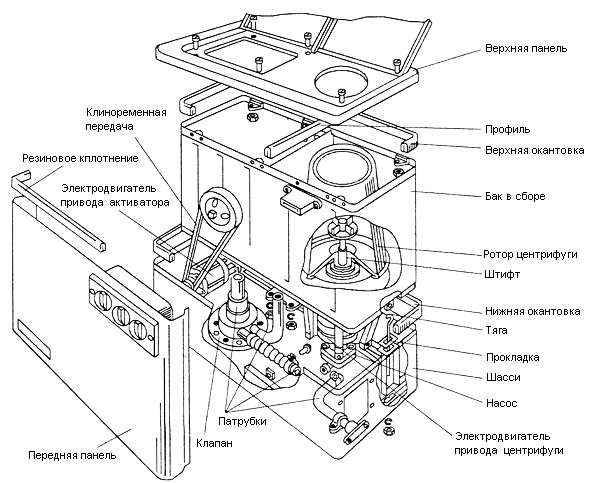

Рис. 1

Внешний вид и устройство стиральной машины СИБИРЬ-6

Электрооборудование.

Рис. 2

Схема электрическая принципиальная стиральной машины СИБИРЬ-6.

При самостоятельном ремонте читай типовые неисправности полуавтоматических стиральных машин, а также взаимозаменяемость деталей и сборочных единиц стиральных машин серии СМП .

Установленное на машинах обычно позволяет регулировать время стирки от 0 до 6 мин. Для наиболее качественной стирки цикл работы машины должен быть следующий: 50 с — вращение в одну сторону, 10 с — перерыв, 50 с — вращение в другую сторону, 10 с — перерыв и т.д. В этом случае стиральную машину можно улучшить см. модернизация стиральной машины , где предлагается устройство реверса электродвигателя СМ. Это устройство подойдет и в случае выхода из строя циклического реле времени.

Еще

Основные характеристики

Итак, стиральная машина-полуавтомат Сибирь имеет ряд характеристик и технических данных.

1. Два режима работы: нормальный и бережный.
2. Для одной стирки понадобится 37 л воды.
3. В нормальном режиме можно постирать 2 кг белья, в бережном 1,5 кг.
4. Процесс стирки в обоих режимах занимает 5 мин.
5. На отжим уходит 3 мин.
6. Центрифуга вращается со скоростью 2 700 оборотов в минуту.
7. Максимальный вес равен 45 кг.

Поставляется машинка в комплекте с инструкцией по эксплуатации, двумя шлангами (сливным и заливным), защитной сеткой, емкостью для слива оставшейся воды, щипцами для белья.

Полуавтомат Сибирь-6

Причины неработающей центрифуги

Есть несколько причин, которые вызывают проблему:

• Повреждение защитного датчика.
• Колодки тормозного механизма.
• Неисправность в таймере.
• Повреждения электрообмотки.
• Другие причины неисправностей.

Повреждение защитного датчика

У некоторых моделей, например Daewoo (Дэу) или Сатурн, на дверце, которая закрывает бак с центрифугой, поставлен датчик. Он нужен для того, чтобы отключать запуск. Чтобы добраться до него, вам нужно будет снять верхнюю панель стиральной машинки – под ней и находится датчик с 2-мя контактами, которые нужно обработать ваткой, смоченной в спирте .Царапать контакты ножиком или очищать их наждачной бумагой не нужно. Затем необходимо проверить работу датчика. Контакты должны замыкаться, если крышка закрыта.

Колодки тормозного механизма

Какой принцип торможения в машинках полуавтоматах?

Колодки тормозного механизма устанавливаются под центрифугой, и таким образом тормозят её при открывании.

Колодки соединены с крышкой с помощью тросика. Когда крышка открывается, трос натягивается и

колодки обхватывают ту часть двигателя, которая вращается. Таким образом, центрифуга останавливается.

Необходимо раскрыть заднюю стенку СМП и проконтролировать, как натянут трос, чтобы колодки не касались двигателя, когда дверца закрыта, так как касание тормозных колодок может помешать запуститься электромотору.

Неисправность в таймере

В большей части стиральных машин полуавтоматов (СМП), таймер располагается под верхней панелью устройства. Его можно отремонтировать, почистив контакты.

Есть много советов, как снять панель, т. к. стиральные машинки разных фирм сконструированы по-разному.

После того, как вы снимете верхнюю панель ,вы заметите устройство, которое напоминает часы с шестерёнками .

Внутри этого устройства находятся контакты, которые могут подгореть при длительном сроке эксплуатации. Причиной является сажа, которая не пропускает ток.

Нужно очень осторожно разбирать таймер, так как крышка этого механизма служит также и для крепления на ней шестерёнок. Открутив все винтики, её нужно так снять, чтоб зубчатые колёсики не вывалились при открывании

Если вы переживаете, что не сможете открыть крышку аккуратно, тогда лучше перестраховаться и сфотографировать весь механизм. После снятия крышки вы заметите контакты. Их нужно протереть спиртом, так же как и в датчике.

Повреждения электрообмотки

Очень часто перегорание одной из обмоток электромотора является причиной его поломки.

Это можно проверить с помощью тестера, то есть прибора для измерений. Вот три шага, как это сделать.

1. Для начала находим концы проводов, которые выходят из электродвигателя. Обычно бывает три провода: первый – общий, второй – тот, который ведёт к пусковой обмотке, а третий – ведёт к рабочей обмотке. Обычно общий провод маркируют буквой « N” и делают синего цвета.
2. Нужно выставить на приборе проверку сопротивления, и измерить его между общим проводом и одним из двух других, например – красным. Если показания сопротивления прибора на экране присутствуют, то значит с этой обмоткой всё в полном порядке.
3. То же самое делаем с другой парой, с общим и, допустим, белым проводом. Затем измеряем сопротивление и отмечаем показания прибора. Если сопротивления нет, то это значит, что обмотка перегорела. То есть причина того , что в вашей машинке полуавтомате не работает центрифуга является неисправность электромотора.

В таком случае есть два варианта: купить и установить новый мотор или сдать старый на перемотку.

Полезные советы

Прежде чем приступать к ремонту стиралки полуавтомат, стоит приготовить необходимые инструменты и приспособления. Что именно может понадобиться — лучше узнать из документации к устройству или поискать в интернете. Дело в том, что некоторые производители используют нестандартные методы крепления и узлы.

Например, для разборки стиралки Сибирь понадобится специальный ключ. Если нет фирменного, придется изготовить его самостоятельно из отрезка водопроводной трубы на 3/4 дюйма. Аналогичные проблемы могут возникнуть при снятии отдельных частей корпуса. Так, в машинках Фея, Сатурн верхняя панель сдвигается вбок после вывинчивания крепежного самореза на задней крышке.

Некоторые проблемы можно устранить внимательным осмотром. Не все производители применяют открытые болты и шурупы. В машинках от Krista, Daewoo и других часть крепежа скрыта под заглушками из пластика. Поэтому внимательный осмотр, проверка снятия с приложением небольших усилий поможет найти все необходимые болты и шурупы.

Сложности могут возникнуть и с отдельными узлами. В частности, активатор на моделях Славда и подобных просто невозможно вытянуть руками. Корпус узла гладкий и закругленный. Чтобы его снять, понадобится ввинтить пару саморезов в узел и потянуть за них. Все эти особенности разборки лучше всего искать на специализированных форумах или в роликах Ютюба.

Современную СМП назвать простым устройством нельзя. Некоторые неисправности может починить только квалифицированный специалист — мастер. Но, внимательно следуя вышеописанным советам, не торопясь и с аккуратностью выполняя требуемые действия, вы в силах отремонтировать стиральную машину своими руками! Несмотря на то, что машинку-полуавтомат часто покупают для дачи или других мест, где нет водопровода, например сельской местности, она также требует бережного отношения. Соблюдайте правила профилактики, и машинка будет служить вам без поломок намного дольше!

Источник

Ремонт стиральной машины «Сибирь-10» СМА-4П

Предназначена для стирки изделий из различных тканей в домашних условиях. Весь процесс стирки выполняется автоматически, кроме операций загрузки и выгрузки. Предусматривается несколько программ стирки в зависимости от типа ткани, степени загрязненности и качества окраски.

Устройство стиральной машины.

Автоматическая стиральная бытовая машина СИБИРЬ-10 имеет следующие основные узлы и детали:

• корпус;
• перфорированный барабан;
• стиральный бак;
• основание;
• заливной клапан;
• блок управления.

Корпус машины выполнен из листовой стали, образован четырьмя боковыми панелями и верхней панелью с крышкой. Верхняя панель крепится винтами к боковым стенкам стирального бака, а боковые панели — к основанию.

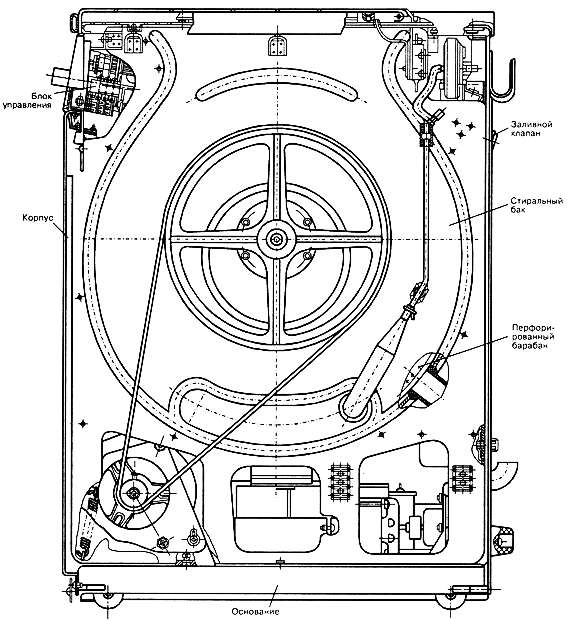

Рис. 1

Устройство стиральной машины «Сибирь-10»
.
Перфорированный барабан выполнен из нержавеющей стали, на внутренней поверхности которого радиально расположены четыре гребня, обеспечивающие перелопачивание белья при медленном реверсивном вращении барабана с циклом: 12 с — вращение, 3 с — остановка.

Стиральный бак образован двумя боковыми стенками и V-образной обечайкой, которая стягивается длинными шпильками. На боковых стенках стирального бака крепятся два подшипниковых узла с уплотнениями, которые поддерживают полуоси стирального барабана, помещенного внутри бака.

К основанию крепятся: стиральный бак, двухскоростной электродвигатель ДАСМ-2 привода стирального барабана, два блока конденсаторов, электронасос и противовесы для динамической устойчивости машины в режиме отжима.

Заливной клапан снабжен дозирующим устройством, которое обеспечивает автоматическую подачу моющих средств в стиральный бак.

На блоке управления установлены: командоаппарат, переключатель программ, общий выключатель и сигнальная лампочка. На блок управления крепится информационная панель. Для удобства перемещения основание машины установлено на четырех роликах.

Электрооборудование.

Электрооборудование автоматической стиральной бытовой машины СИБИРЬ-10 состоит из следующих комплектующих: переключателя 2ФК.643.004 (В; КВО); датчика ДУ 2:00.001 (ДНБв; ДНБн), микропереключателя МИ6.00.000 (ВБК), клапана электромагнитного 6ФК.295.001 (Эм1…Эм2), лампы сигнальной неоновой ТН-ОЗЦ Р10/13-1 ГОСТ 9005-69 (Л), электродвигателя КД50, ТУ 16.513.047-67 (МН), электродвигателя ДАСМ-2 ТУ 16.513.267-71 (МБ), предохранителя ВПЗБ-1-10а 0100.481, 005.ТУ (П1…П2), переключателя программы 6ФК.264.001 (ПП1…ПП8), реле промежуточного ПЭ-23 ТУ 16.523.033-66 (РП), конденсатора К-42-19;16 мкФ (С1, С2), конденсатора МБГ4-1-1-500-4±10% ГОСТ 5.887-71 (СЗ), трубчатого электронагревателя ЗФК 974.194.ООО(ТЭН), датчика реле температуры ТЗ ТУ25-02-1645-71 (ТР1…ТРЗ), сопротивления МЛТ-0,5; 510 кОм ГОСТ 7113-66 (К); устройства задающего 6ФК.683.003 (МЗУ; ПНВ1…ПНВ2; ДН), устройства программного 6ФК.683.004 (ВПБ; ВПН).

Рис. 2

Принципиальная электрическая схема стиральной машины «
Сибирь-10
»
.
После выбора программы стирки, соответствующей определенному виду белья, необходимо включить машину нажатием кнопки ПУСК переключателя 2ФК.643.004. Отключение машины производится нажатием кнопки ВЫКЛ.

При самостоятельном ремонте стиральной машины Сибирь-10 необходимо сначала определить неисправность, для этого см. алгоритмы поиска неисправностей автоматических стиральных машин, см. описание основных узлов стиральных машин автоматов (часть1) и (часть 2) и см. функциональные схемы работы стиральных машин автоматов.

См. также .

См. также .

См. также .

Использованы: «Информационные материалы ЦНИИТЭИ. 1980-1990»

Устройство

Инструкция для стиральной машины Сибирь с центрифугой содержит информацию относительно ее устройства. Оно показано в виде схемы, как на фото. Конструкция состоит из таких запчастей:

• бак;
• активатор в форме диска;
• центрифуга;
• расположенный вертикально ротор;
• верхняя крышка;
• шасси;
• передняя панель.

Машинка имеет двигатель мощностью 180 Вт, скорость вращения – 1350 оборотов.

Устройство и принцип работы «Сибирь-6»

Активатор имеет несколько лопастей, которые в процессе вращения вспенивают средство для стирки. При нормальном режиме активатор крутится против часовой стрелки и позволяет эффективно очищать вещи изо льна и хлопка. В бережном режиме активатор крутится чуть медленнее и в обратную сторону. Используется для очищения шелка и других деликатных вещей.

Для работы центрифуги используется другой двигатель. Он имеет мощность 120 Вт и скорость 2700 оборотов. Отжим осуществляется только при закрытой крышке. Если ее открыть, сработает микровыключатель, и двигатель прекратит свою работу.

Как показывает схема стиральной машины Сибирь, оба двигателя стоят на резиновых амортизаторах, которые способствуют уменьшению шума и вибрации. Резиновые запчасти (прокладки) используются и для соединения всех узлов.

Как видно на фото, на передней части машинки есть панель управления. Она состоит из нескольких частей:

• переключатель режимов;
• ручка включения центрифуги;
• ручка включения активатора.

Также здесь есть две временные шкалы, позволяющие выбрать время работы в ручном режиме.

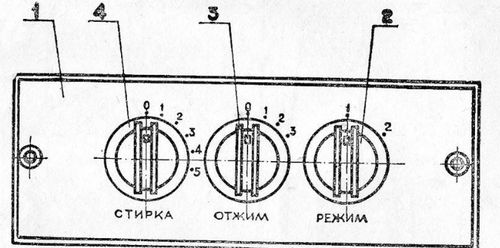

Передняя панель Сибирь 6

Как ухаживать?

​​Основной уход за стиральными машинами марки «Сибирь» заключается в поддержании чистоты в баках и шлангах. Недопустимо оставлять технику с водой на долгое время. После каждого использования ее обязательно тщательно промывают, освобождают от мыльного налета и других загрязнений.

Уход за блоком центрифуги также не составляет труда. Его нужно периодически очищать от очесов и волокон, скапливающихся на стенках, протирать чистой влажной тканью. Наружную поверхность корпуса можно чистить химически неагрессивными моющими средствами.

Производитель рекомендует всегда вынимать из бака закладное дно. Его достают крючком, входящим в комплект. При промывке системы после работы используется заливка 10-12 л чистой воды. Далее достаточно вывести шланг в канализацию и повернуть по часовой стрелке регулятор отжима. После этого машина обесточивается, просушивается 2-3 часа в открытом виде, насухо вытирается мягкой тканью.

Обзор стиральной машины «Сибирь» смотрите в видео ниже.

Из-за чего центрифуга встала?

Выявить причину, почему не работает отжим у стиральной машинки, можно, не прибегая к помощи мастера. Устройство полуавтомата очень простое, поэтому долго искать проблему не придется. Центрифуга обычно перестает крутиться:

• из-за повреждения пускового конденсатора электродвигателя;
• из-за ослабления тросика тормоза.

Для диагностики конденсатора потребуется специальный прибор. Поэтому проще всего сразу заменить его новой деталью с номинальной емкостью. На то, что требуется замена элемента, укажет натужная, медленная работа машинки. Обороты будут набираться с трудом, бак даже спустя пару минут не сможет раскрутиться до нужной скорости. Тросик реально проверить своими руками. Для этого необходимо закрыть крышку полуавтомата или замкнуть контрольный концевик. Затем следует попробовать прокрутить бак центрифуги. Если он вращается туго, нужно натянуть трос до заводских параметров.

Если с пусковым конденсатором и тросиком все в порядке, стоит осмотреть стенки центрифуги. Если на них есть трещинки, вероятно, что вода из бака просочилась на двигатель и мотор «замкнуло». В этой ситуации придется менять привод и ставить новый сальник. Не обнаружив дефектов на баке центрифуге, проверьте контакты. Соединение может нарушиться по многим причинам. Возможно, починить стиральную машинку получится, заменив или посильнее затянув провод.

Рекомендации по использованию Сибири

Для бесперебойной работы агрегата необходимо тщательно изучить инструкцию и следовать правилам эксплуатации стиральной машины. В первую очередь следует проверить соответствие напряжения в сети напряжению, которое указано в руководстве. Категорически запрещается использование техники, если оно превышает 242 В или является ниже 198 В. Перед первым запуском следует снять элементы, фиксирующие мотор оборудования. Это можно сделать обратившись к соответствующей схеме, обозначенной в инструкции по эксплуатации.

Если покупка Сибири 6 была осуществлена в зимний период, то перед первой стиркой техника должна постоять в помещении не менее 4 часов. Не включайте машинку если в бак для воды не набрана вода. Также в процессе работы машины нельзя переключать оборудование с одного режима на другой. Подача воды должна осуществляться необходимой температуры. Категорически запрещается нагревать воду в баке при помощи кипятильника. Следуя этим простым правилам, вы значительно продлите срок эксплуатации стиральной машины и избежите преждевременного ремонта.

Панель управления стиральной машинкой состоит из следующих элементов:

• переключателя режимов,
• ручки включения центрифуги,
• ручки включения активатора.

Перед началом процесса стирки необходимо произвести сортировку белья разделив его на цветное, белое, темное, а также по степени загрязненности. Благодаря этому вы сможете избежать перекрашивания тканей и сможете достичь желаемой чистоты вещей.

Процесс стирки производится в несколько простых этапов:

• используя переключатель, необходимо выбрать соответствующий режим стирки,
• затем нужно наполнить бак водой соответствующей типу тканей температурой,
• насыпать стиральный порошок или налить жидкое средство,
• осуществить загрузку белья,
• выставить время стирки (стирка одной партии занимает от 2 до 5 минут),
• если машинка после включения не запустилась, значит вы превысили допустимый вес белья, следовательно, нужно убрать 1-2 вещи из бака для стирки,
• после того, процесс стирки закончен необходимо удалить грязную воду и наполнить бак чистой для дальнейшего полоскания, которое рекомендуется производить двукратно по 2 минуты,
• на заключительном этапе производится отжим вещей. В связи с высокой скоростью работы центрифуги, вещи должны быть равномерно распределены в нутрии нее.
