Замена тэна в стиральной машине: пошаговая инструкция, советы

Стиральный автомат есть теперь не только в каждой городской квартире, но и в сельском доме. Агрегаты известных заграничных брендов работают десятки лет, отличаются отличными показателями качества. Этого нельзя сказать о товарах некоторых отечественных компаний и продукции из Китая. Причины брака перечислять нет надобности, они стандартные и, к сожалению, годами не меняются.

Если стиральная машина перестала работать у городского жителя – нет проблем, в любой момент он вызовет мастера и тот быстро устранит все неисправности. В самых сложных случаях отвезет автомат в специализированную мастерскую и через несколько дней доставит обратно уже отремонтированную.

А что делать в далекой деревне, где такой возможности нет? Выход один – пытаться устранить неисправность самостоятельно. Тем более что замена тэна относится к самому простому виду ремонтных работ.

Замена тэна в стиральной машине

Причины поломки тэна

Ни один производитель стиральных машин не выпускает самостоятельно всех составляющих элементов, значительная их часть делается на смежных предприятиях по заказу. Как следствие – увеличиваются риски поставок некачественных товаров. Ответственные производители отправляют к поставщикам своих представителей для контроля всего процесса и проверки изделий на месте, а халтурщики покупают то, что дешевле. Как результат – выход из строя нагревательных элементов. Это самая основная причина поломок. Но есть еще и объективные факторы, связанные с условиями эксплуатации.

1. Перегорела спираль тэна или датчик управления. В деревнях часто прыгает напряжение в сети, из-за сильного ветра возможно перехлестывание проводов на воздушных линиях электрических передач. Результат – напряжение вместо 220 В составляет 380 В. Перегорает или тэн, или автоматика, или все вместе.


   Одной из причин поломки может быть перегоревшая спираль

2. Плохое качество воды. Очень часто вода имеет высокую концентрацию кальция, при высоких температурах он затвердевает и оседает на поверхности тэна. Кальций намного ухудшает теплопередачу, что заметно понижает КПД нагрева. Но это не все проблемы, создаваемые твердыми осадками кальция. Они провоцируют значительное повышение температуры нагрева нихромовой спирали, она не рассчитана на такие режимы и быстро перегорает. Высокая температура нагрева спирали становится причиной перегрева металлического корпуса – прогорает и он.


   Кальциевые отложения чаще всего являются причиной поломки тэна

Как диагностировать и решить проблему самостоятельно?

Рассмотрим более детально, как диагностировать возможные причины отсутствия необходимого нагрева воды и пути решения проблемы.

Неверно подобран режим стирки

Стиральная машина Самсунг оснащена большим количеством разнообразных программ стирки, для каждой из которых предусмотрен определенный нагрев воды.

Поэтому, прежде чем вызывать мастера, не лишним будет самостоятельно удостовериться, что заданная программа стирки вообще предусматривает нагрев воды.

Неправильное подключение

Бывают ситуации, когда из-за допущенных ошибок подключения, стиральная машина постоянно набирает и сливает воду. Результат такой активной циркуляции — вода не успевает нагреться до нужной температуры.

Устранить проблему можно следующим образом:

• для начала проверяют сливной шланг (если проблема в подключении, то шланг будет постоянно теплым);
• переподключают сливной шланг, при необходимости монтируют в систему слива обратный клапан.

Шланги слива воды должны располагаться строго по инструкции производителя.

Неисправен датчик температуры (термостат)

Маленький белый цилиндрик расположенный в корпусе электронагревателя — датчик температуры. Именно он отвечает за своевременное включение и отключение ТЭНа. Со временем накипь, оседая на стенках датчика, выводит его из строя, в результате чего вода в стиральной машине перестает нагреваться.

Чтобы убедиться в том, что причиной проблемы является именно неисправный датчик, его нужно протестировать мультиметром:

1. Отключить проводку, аккуратно достать нагревательный элемент с датчиком и аккуратно, стараясь не деформировать резиновый уплотнитель вынуть термостат.
2. Мультиметром измерить сопротивление.
3. Поместить датчик в горячую воду и снова измерить мультиметром.
4. В случае если разница показателей сопротивления отсутствует — датчик требует замены.

Заменить термодатчик просто: достаточно вынуть старый элемент и на его место установить новый. При необходимости (если в процессе демонтажа был поврежден резиновый уплотнитель) гнездо крепления датчика промазывают герметиком или клеем.

Перегорел ТЭН и нужна замена нагревательного элемента

Трубчатый электронагреватель (ТЭН) покрываясь налетом от жесткой воды, некачественных моющих средств перегревается и перегорает. Как результат стиральная машина Самсунг не греет воду.

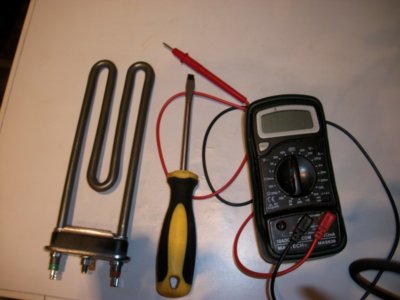

Провести диагностику ТЭНа поможет мультиметр:

1. Отключают проводку ТЭНа. Для этого раскручивают центральную гайку и, не снимая ее со шпильки утапливают легким постукиванием внутрь. Отжав резиновую прокладку, нагревательный элемент демонтируют из бака.

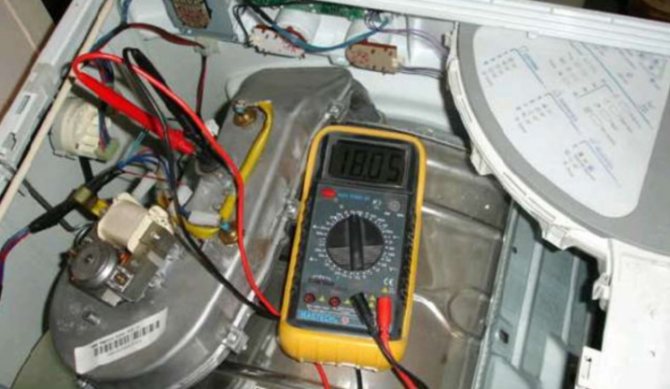

2. Мультиметр включают в режим омметра и прикладывают щупы к контактам нагревателя. Если показатели сопротивления не превышают «1» — ТЭН перегорел.

Заменить неисправный элемент просто: достаточно вставить новый ТЭН до упора в бак, затянуть центральную гайку, подключить провода.

Финальным этапом любого ремонта является проверка. Для этого машину запускают на любой программе.

Как узнать, что нагревательный элемент не работает

В связи с тем, что во время стирки невозможно открыть бачок, узнавать о поломке нагревательного элемента следует по косвенным признакам.

Можно примерно вычислить время слива грязной воды в канализацию перед полосканием и в этот момент потрогать поверхность шланга. Если он теплый – все в норме, если холодный, то надо менять нагреватель. Но так поступать не все имеют возможность. По каким еще признакам можно заметить поломку тэна?

1. Резко ухудшилось качество стирки. Причем оно не повышается при замене используемого стирального порошка и повышении температуры нагрева на панели управления.
2. Потребление электрической энергии во время стирки заметно сократилось. Надо помнить, что на нагрев воды автомат использует не менее 80% всей энергии.
3. Стиральная машинка самостоятельно отключается или срабатывают автоматы защитной электрической арматуры. Такие ситуации наблюдаются во время наполнения автомата водой. Если у вас такой случай – немедленно отключите устройство от питания и не пользуйтесь им до ремонта.

Если качество стирки резко ухудшилось, нужно проверить, работает ли тэн

Важно. К сожалению, большинство отечественных домов и квартир старых проектов не имеет заземления, что значительно увеличивает риски травматизма. При первых признаках проблем с короткими замыканиями надо как можно быстрее отключать электрическое оборудование и вызывать профессионального электрика, или исправлять проблему самостоятельно. Но для этого надо иметь специальные инструменты и приспособления, знать требования ПУЭ.

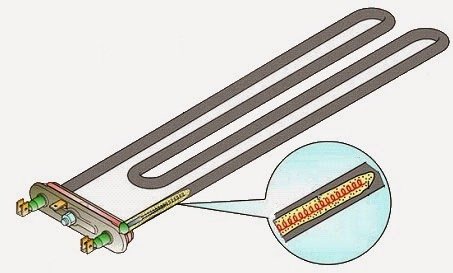

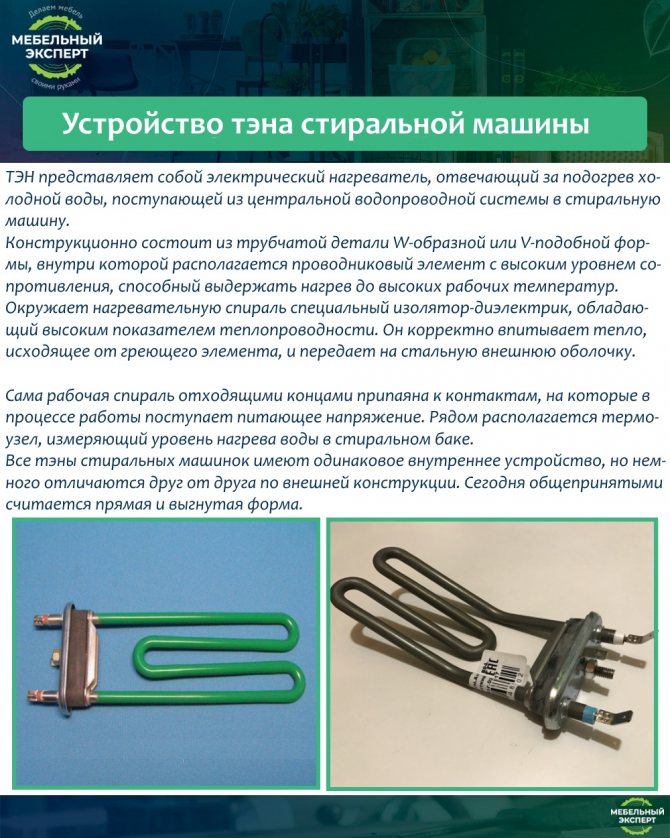

Устройство тэна стиральной машины

Профилактика неисправности

Для предотвращения образования накипи, а соответственно и причины сгорания ТЭНа, следует периодически проводить профилактические работы:

• 100 грамм лимонной кислоты следует засыпать в лоток для моющих средств (порошка). Насыпать ее нужно в основной отсек;
• Закрыв контейнер, убедиться, что в барабане нет вещей и поставить режим стирки на полтора часа при температуре не менее 90 градусов;
• После окончания стирки протереть барабан и лоток насухо.

После проведения такой профилактической стирки, использовать лимонную кислоту рекомендуется не ранее, чем через 4 месяца. При этом, ТЭН скорее всего останется в полном порядке за это время и не сгорит.

Алгоритм действий

Подробную инструкцию проверки и замены тэна мы дадим немного ниже, а сейчас предлагаем ознакомиться с универсальным алгоритмом действий вне зависимости от конкретной марки стиральной машины.

Таблица. Порядок действий при замене тэна.

Перед началом работ рекомендуется ознакомиться с технологией проверки исправности нагревательного прибора.

Возможные трудности

Основная проблема, которая может возникнуть при ремонте стиральной машины Самсунг — неудобное расположение нагревательного элемента и датчика температуры.
В отличие от других марок, в стиральной машине Самсунг нагревательный элемент расположен по передней стенке, и для того, чтобы добраться до него добраться, необходимо провести ряд манипуляций:

1. Обесточить стиралку, оттащить ее подальше от стены, слить остатки воды из бака.
2. Снять лоток для порошка и, открутив два болта сзади, снять верхнюю крышку.
3. Аккуратно выкрутив крепежные винты по бокам демонтировать панель управления (проводку не отключают).
4. Отогнув уплотнители люка, при помощи отвертки снять хомут и заправить резину в барабан.
5. Открутить фиксирующие болты УБЛ (устройства блокировки люка) отключить проводку.
6. Выкрутить болты по периметру, снять переднюю крышку. Непосредственно под баком располагаются выводы нагревательного элемента.

От панели управления внутрь идут провода

В процессе демонтажа бытового прибора их очень важно не повредить.

Правила проверки тэна

Проверить тэн можно и не вынимая его из бачка, что намного упрощает и ускоряет ремонтные работы. Если обнаружится, что он полностью исправный, то проблема с электроникой управления, а ее ремонт требует специального технического образования. Без таких знаний к системе управления лучше не прикасаться. Проверка делается тестером или иным электрическим прибором, позволяющим измерять сопротивление и силу тока.

Исправность тэна контролируется по трем параметрам.

1. На разрыв нихромовой спирали. Это наиболее распространенная причина выхода тэна из строя: по каким-либо причинам спираль перегорает, ток по ней не проходит. Проверка этой неисправности выполняется прозвонкой элемента, для этого выводы тестера присоединяются к двум клеммам спирали. Переключатель измерений устанавливается в положение «Сопротивление». Если стрелка прибора резко отклонилась к о, то спираль перегорела. Перед прозвонкой проверьте работоспособность прибора – замкните два выхода, стрелка сопротивления должна резко переместиться на ноль.

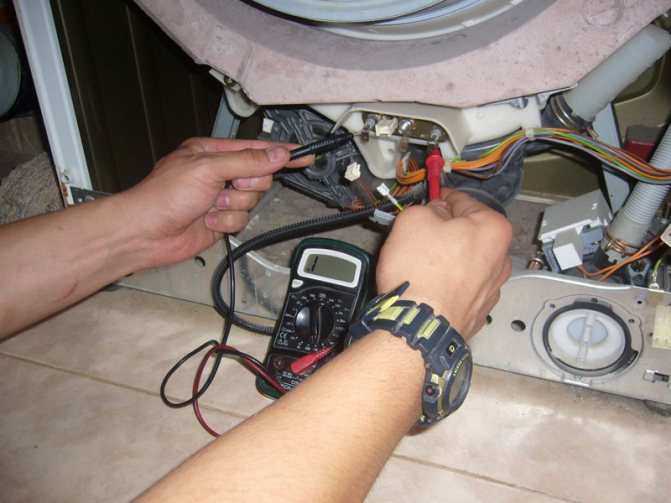

   С помощью мультиметра можно определить разрыв спирали

2. На пробой корпуса. Это очень опасная неисправность, особенно для тех пользователей стиральными машинами, у которых электрическая проводка в доме или квартире не имеет заземления. Ток попадает на корпус агрегата, возможны серьезные поражения. Кстати, многие уже встречались с небольшими пробоями на корпус. Если по металлическим деталям таких устройств легко провести тыльной стороной ладони, то чувствуется пощипывание. Оно указывает, что весь агрегат под напряжением, правда оно еще невысокое и вреда организму не приносит. Как проверить пробой на корпус? Один выход прибора присоедините к клемме нагревателя, а второй к металлической части корпуса. Если стрелка на нуле – все отлично, если отклоняется, то элемент надо менять. Во время проверки установите переключатель прибора на 200 МОм. Очень важно повторить проверку на нагретом тэне. Подключите к нему на несколько секунд питание, отключите и повторите проверку. Очень часто в нагретом состоянии обнаруживается пробой. Связано это с расширением внутренних наполнителей тэна, такой нагреватель надо менять.

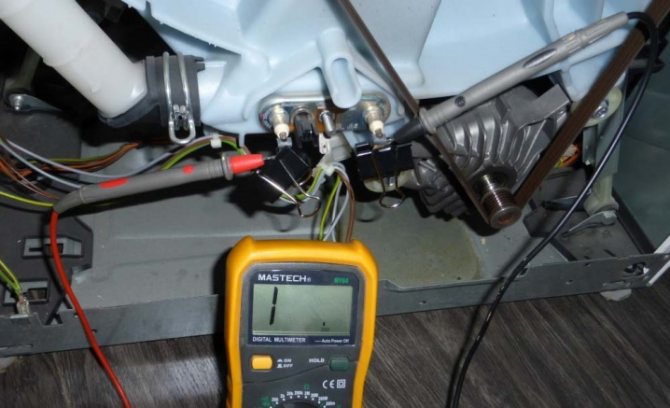

   Так определяют пробой корпуса

3. Проверка мощности. Она не считается обязательной, но для полной гарантии можете выполнить. Узнайте, какой силы ток должен протекать по спирали. Для этого ее мощность надо разделить на напряжение. К примеру, для тэна 1900 Вт ток равняется 1900:220=8А. Переключите тестер в режим амперметра переменного тока и последовательно присоедините все элементы к источнику питания. Если стрелка указывает на 8 А, то все в норме. Если сила тока уменьшилась, то нагреватель имеет критический износ. Он еще работает, но уже надо готовиться к замене. Для того чтобы через несколько месяцев опять не разбирать машинку, лучше сразу установить новый.


   Проверка мощности тэна

Диагностика

Если вы заметили, что ваша СМА перестала нагревать воду, то следует провести экспресс-диагностику, которая поможет узнать техническое состояние тех элементов, которые могут препятствовать нагреву воды. В данном случае необходимо провести визуальный осмотр и другие действия, направленные на выявление очага проблемы.

• Внешний осмотр состояния внутренней проводки — не исключено, что ее погрызли мыши. В большинстве случаев заметить такие дефекты можно невооруженным взглядом, но бывает так, что изъян не виден. В этом случае следует проверить напряжение в проводке, которая идет к нагревательному элементу — в рабочем состоянии замкнутая пара реле прозванивается.
• Осмотр нагревательного элемента на предмет обнаружения накипи.
• Проверка функциональности ТЭНа при помощи специального измерительного прибора — мультиметра. Для этого нужно измерить сопротивление устройства, после чего ТЭН нагревают и измеряют сопротивление повторно. Если итоговые параметры почти идентичны, то это прямо указывает на то, что элемент перегорел. В исправном состоянии сопротивление составляет порядка 25–40 Ом, если эти параметры иные — значит, ТЭН требует замены.

Пошаговая инструкция по замене тэна

Мы рассмотрим простой вариант – тэн располагается сзади барабана.

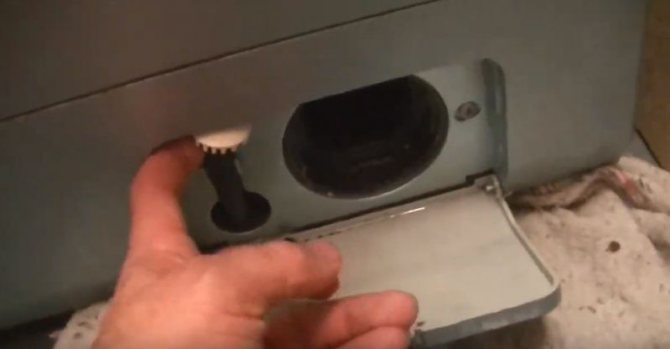

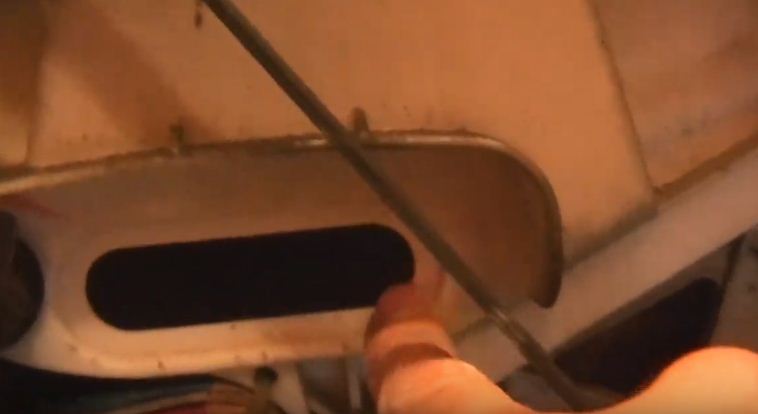

Шаг 1. Слейте с барабана все остатки воды. Для этого на передней панели корпуса откройте нижнюю крышку и достаньте заглушку. Для сбора воды поставьте низкую емкость, в противном случае она прольется на пол. Для полного слива рекомендуется стиральную машину немного наклонить и в таком положении подержать несколько секунд до стекания жидкости.

В машинке не должно оставаться воды

Важно. Не допускайте резких движений стиральным автоматом, он имеет тяжелые балансиры, могущие повредить корпус. Грузы гасят колебания во время отжима белья.

Шаг 2. Поставьте машинку на свободное пространство, обеспечьте доступ к задней части. Открутите щит, он зафиксирован четырьмя винтами. Снимите деталь и поставьте ее около стены. Ничего не бросайте ничего под ноги, все элементы стиральной машины, электрические приборы и инструменты должны быть в порядке и лежать на своих местах.

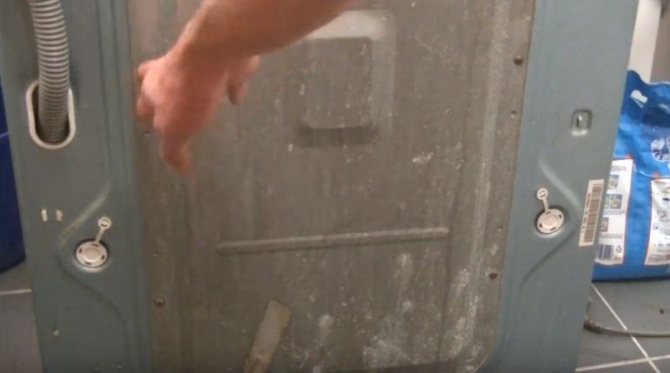

Снимают заднюю крышку, чтобы добраться до тэна

Шаг 3. Найдите тэн, он прикручен внизу барабана. Имеет три клеммы: фаза, ноль и заземление. У некоторых моделей на корпусе тэна есть датчики температуры, очень осторожно с ними обращайтесь, они плохо реагируют на ударные усилия.

Тэн обычно расположен внизу под барабаном

Шаг 4. Снимите клеммы фазы и нуля, открутите гайку фиксации заземления, удалите с винта контакты, подключенные к нему.

Аккуратно снимают контакты и откручивают гайку

Практический совет. Перед дальнейшим демонтажем рекомендуем проверить работоспособность нагревателя. Как это делается мы выше описывали.

Если тэн исправен, то далее ничего разбирать нет смысла, причина поломки в другом. Если достаточно технических знаний, то надо поискать их в системе управления и автоматики. Опыта нет – вызывайте специалиста. Для того чтобы было легче принимать правильное решение, сообщим, что стоимость блока управления может составлять до 50% цены стирального автомата. А неквалифицированное вмешательство в его работу в большинстве случаев становится причиной полного выхода из строя с невозможностью дальнейшего восстановления. Если подтвердилась неисправность тэна – продолжайте разборку машины.

Можно проверить исправность тэна, не вынимая его из корпуса машинки

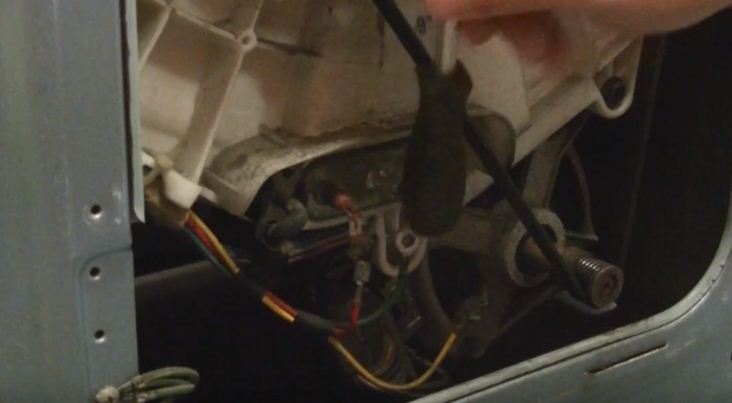

Шаг 5. Открутите контргайку винта заземления, но не до конца, а на длину резьбы. Делается это для того, чтобы во время постукивания по гайке не заминалась резьба. Стучать надо до тех пор, пока она немного не утопится, таким образом ослабляется расширение резиновой прокладки. Дело в том, что для герметизации тэна используется внутренняя пластина, которая при закручивании гайки прижимается к резиновой прокладке и расширяет ее.

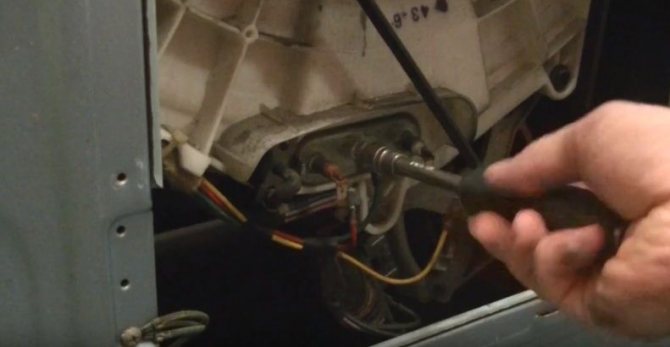

Легкими ударами отвертки ослабляют фиксацию тэна

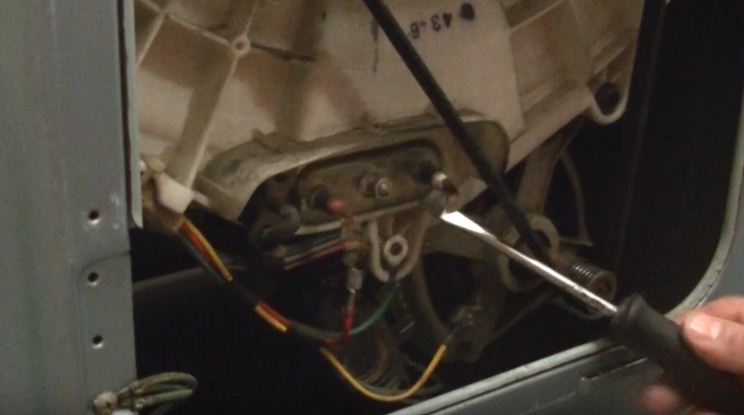

Шаг 6. Аккуратно отверткой поддевайте корпус тэна по периметру, медленно отрывайте его. Резина немного прикипела, не спешите, не деформируйте посадочные места.

Чтобы вытащить тэн, нужно поддеть его слегка отверткой

Шаг 7. Купите в магазине новую деталь. Профессионалы настоятельно рекомендуют брать с собой старый тэн, только так можно иметь гарантию, что не ошибетесь с выбором. Дело в том, что производители для каждой модели выпускают новый нагреватель, он может отличаться всего на несколько миллиметров по длине или ширине. Это дает право присваивать стиральному автомату новую серию и, соответственно, продавать по новой цене. А тэны уже не взаимозаменяемы.

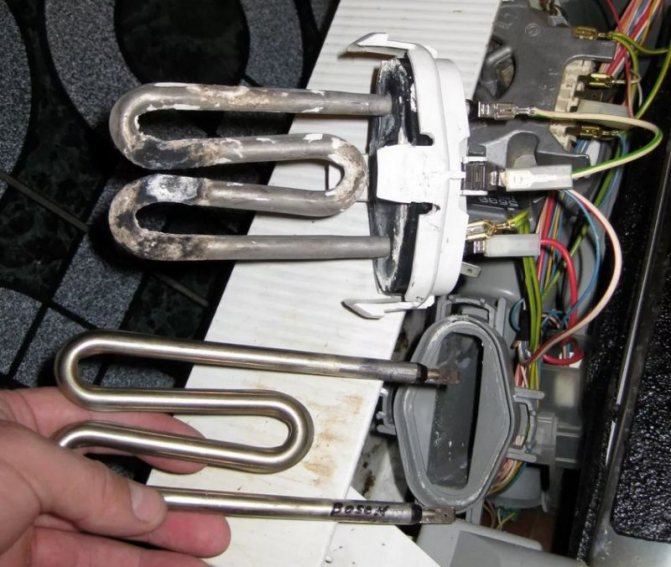

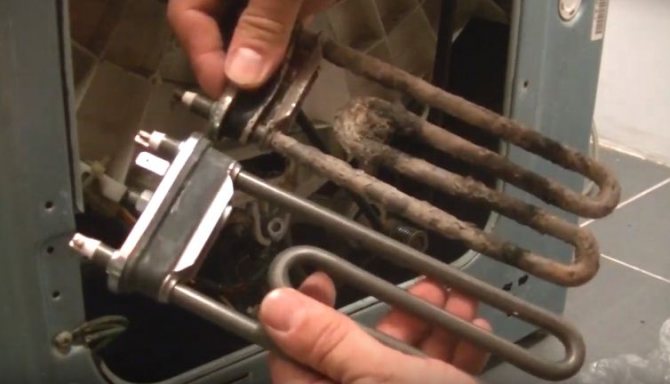

Новый тэн должен иметь идентичные размеры

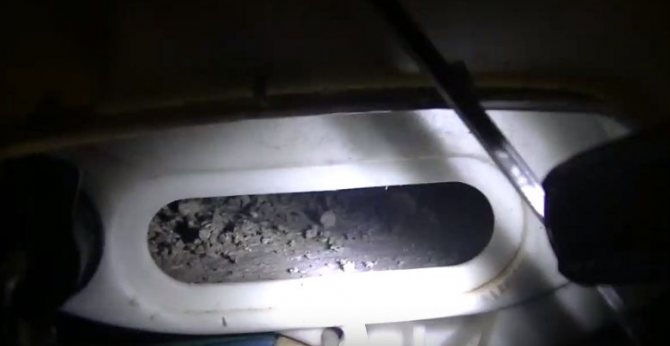

Шаг 8. Очистите место установки нагревателя от кальция, его там будет очень много. Пользуйтесь любыми подручными предметами, проверяйте фонариком качество.

Место установки тэна необходимо тщательно очистить

Шаг 9. Осмотрите состояние посадочного места для уплотнительной резинки, при необходимости уберите с поверхностей нагар.

Посадочное место уплотнителя тоже должно быть чистым

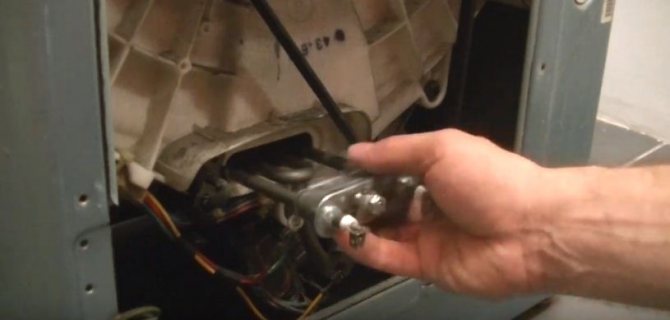

Шаг 10. Ослабьте гайку заземления, вставьте тэн на место. Обращайте внимание, чтобы он занял специальную нишу.

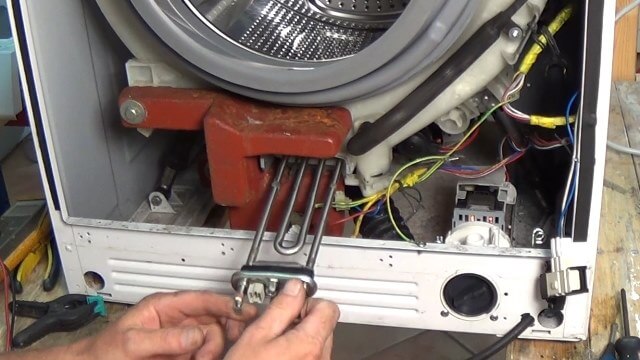

Вставляют новый тэн в корпус

Шаг 11. Закрутите гайку и подсоединяйте все провода.

Подключают все в обратном порядке

Залейте в барабан немного воды и на несколько секунд включите нагрев, затем выключите машину. Если тэн теплый и нет потеков – отлично, прикручивайте оставшиеся детали и ставьте агрегат на место использования.

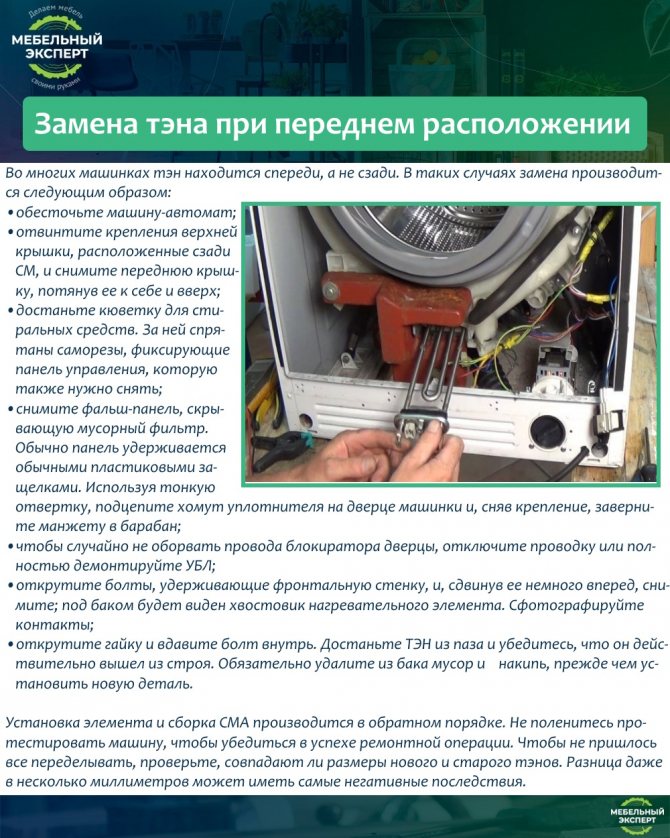

Замена тэна при переднем расположении

Видео — Замена тэна в стиральной машине

Процесс замены тэна в различных стиральных автоматах имеет существенные отличия. Теперь вы понимаете, как надо поступать в каждом конкретном случае, соблюдайте инструкции и выполняйте работы только с учетом требований ПУЭ. Если осталось время, то можно помочь жене очистить духовку, здесь также требуются специальные навыки. Для облегчения работы советуем почитать об этом статью на нашем сайте. Она даст возможность не совершать досадных ошибок и сэкономить много времени.

Советы экспертов

• Если не хотите запутаться в болтах, гайках, деталях, не бросайте ничего себе под ноги. Складывайте составляющие аккуратно. Можно перед каждым этапом делать фотографии на телефон, а в конце, занимаясь сборкой, свериться со снимком. Это поможет сделать всё правильно.
• На некоторых тэнах есть датчики температуры. Они плохо реагируют на удары, даже слабые, поэтому обращайтесь с деталями предельно аккуратно.
• Не используйте при очистке внутренних частей острые предметы, а вот сам тэн полезно замочить в растворе лимонной кислоты.

Стиральная машина есть уже почти в каждой квартире или в доме. Если раньше такая техника была признаком достатка, то в настоящее время его отсутствие вызывает недоумение: как может хозяйка обойтись без такой нужной вещи?

Как правило, поломка стиральной машины случается в неподходящий момент. Читайте наши статьи о том, как определить неисправности и выполнить ремонт самостоятельно помпы, барабана, насоса, слива и прессостата, а также заменить подшипники.

Чтобы машинка прослужила как можно дольше, стоит изучить основные правила ухода и ремонта. Ведь не всегда можно найти поблизости специализированную мастерскую с хорошим, добросовестным мастером. Замена тэна относится к самым простым ремонтным работам: вы сами сможете со всем справиться.

Как проверить греет ли воду стиральная машина

Может случиться ситуация, когда стиральный агрегат полностью отработал все этапы стирки, но белье плохо отстиралось, хотя использовалось то же самое стиральное средство. Одной из причин может быть несоблюдение температурного режима. Другими словами, машина стирала белье в холодной воде. В этом случае стоит проверить, нагревается ли вода, поступившая в стиральный барабан.

Для этого необходимо выбрать один из режимов стирки, предусматривающий нагрев воды до температуры 50-60*C и через 20 — 30 минут после ее начала, дотронуться до стекла загрузочного люка. В машинах с верхней загрузкой положить ладонь на верхнюю крышку. Если эти элементы теплые — вода нагревается, если холодные — стиральный агрегат неисправен. Закончив стирку, следует выявить причины сбоя в работе, и устранить неисправность. Дальнейшая эксплуатация стиральной машины не только не приведет к желаемому результату при стирке, но и может полностью привести ее в негодность.

Самостоятельная диагностика и устранение проблем

Первоначальную диагностику можно провести без вызова мастера — чтобы выявить, в чем причина, проверьте детали, о которых мы рассказали выше. Нужен и визуальный, и технический осмотр.

Пошаговая инструкция:

1. Осмотрите датчик, контролирующий уровень воды в баке. Прессостат, а точнее его трубочка, заполняется волосами и мелким мусором. Определить засоренность можно визуально, просто взглянув внутрь трубки. Чтобы добраться до шланга, потребуется снять верхнюю или боковую панель машины.

1. Проверка проводов деталей. Чаще всего обрывается проводка, идущая от ТЭНа, но для гарантии осмотрите все провода внутри стиралки. Возможно, какие-то из них перетерлись, их нужно спаять и заизолировать изолентой.

1. Проверка и осмотр ТЭНа. ТЭН проверяется специальным прибором — мультиметром. Для начала измеряют его изначальное сопротивление без включения в сеть, потом нагревают, измеряют и сравнивают полученные цифры. Если показатели практически не отличаются — деталь неисправна. Бывает и так, что под слоем накипи сохранен целый и невредимый нагревательный элемент. Подробнее в нашей статье:

1. Диагностика термостата. Если ТЭН, прессостат и проводка в норме, но вода все еще греется, проверьте мультиметром датчик температуры (в современных машинках — термистор). Как правило, датчик похож на небольшой металлический цилиндр, к которому подведены провода.

Диагностика

Чтобы распознать наличие неисправности, необязательно производить разбор стиральной машины и использовать мультиметр. О проблемах могут свидетельствовать следующие явления:

• стиральная машина набирает воду, но очень быстро завершает стирку и минут через 5-7 полностью выключается;
• вода при стирке не греется до заданного программой уровня;
• почти сразу после того, как машинка включается, в помещении выбивает пробки;
• качество стирки существенно снижается;
• корпус при прикосновении к нему бьет током;
• в комнате во время использования устройства чувствуется неприятный запах горелого.

Эти признаки свидетельствуют о том, что устройство нуждается в осмотре и последующем ремонте.

Если же у вас есть под рукой мультиметр, то не будет лишним проверить работоспособность диэлектрика и спирали. Сделать это можно, проверив сопротивление элемента по формуле:

R = U² / P

Сопротивление нагревательного элемента будет равно квадрату напряжения, что идет на него, который следует разделить на мощность самого устройства. То есть, например, напряжение, что идет на нагреватель, составляет 220 вольт, как в обычной розетке. А мощность ТЭНа равна 2000 Ватт. В результате получается значение чуть более 24 Ом, и это будет нормальным сопротивлением. Если нагревательный элемент исправен, то тестер покажет такое значение.

Для измерения сопротивления следует произвести такие действия:

• перевести тестер в режим замера сопротивления, установив переключатель на отметку в 200 Ом;
• прикоснуться щупами мультиметра к клеммам нагревателя;
• посмотреть полученное значение на дисплее устройства.

Если требуется произвести проверку диэлектрика ТЭНа, то следует произвести следующие действия:

• переключить тестер в режим прозвонки, установив переключатель в режим «Зуммер»;
• одним щупом прикоснуться к клемме ТЭНа;
• второй щуп прислонить к заземленной клемме или корпусу ТЭНа.

Если устройство начнет издавать писк, то диэлектрик пропускает ток на корпус устройства – это означает, что ТЭН поломан. А если звука нет, то нагревательный элемент исправен и поломку следует искать в другом месте.
