Как правильно снять двигатель со стиральной машины

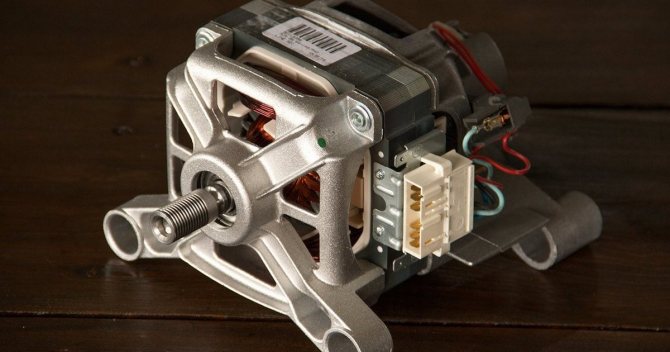

Электродвигатель – одно из центральных звеньев любой стиральной машины. Он несет ответственность за обороты барабана при стирке, полоскании и отжиме. Если двигатель перестанет работать, то и стирка не начнется. Поэтому многих пользователей волнует вопрос, можно ли снять двигатель стиральной машины своими руками, чтобы отремонтировать или заменить его?

Если у вас уже есть навыки ремонта бытовой техники, то разборка стиральной машинки не покажется вам чем-то сложным. Главное – учитывать тип стиральной машины, так как двигатели в этой технике могут стоять разные: асинхронный мотор без щеток, обычный коллекторный или движок с прямым приводом.

В этой статье вы найдете инструкции по демонтажу мотора с фото и видео.

Как проверить исправность

В сборке стиральной техники применяют только инверторные (прямоприводные) и коллекторные агрегаты. Чтобы определить их состояние и выявить возможную неполадку, стоит ознакомиться с процессом выполнения диагностики поэтапно. Сначала разберемся, как работают составные элементы «сердца» машинки:

  1. Статор — железные пластины, между которыми обмотки из меди. Эта деталь неподвижна, но заставляет ротор вращаться под взаимодействием его магнитного поля со своим.
  2. Ротор состоит из коллектора, сердечника, обмотки. Элемент действует на щетки, передающие напряжение на коллектор.
  3. На корпус установлен таходатчик. Он фиксирует скорость оборотов и передает информацию основному модулю. В результате модуль контролирует вращение в зависимости от выбранного режима стирки.

Асинхронный тип

Этот агрегат уже не ставят в современные стиралки, потому что уровень его КПД не высок. Имеет простую, но надежную конструкцию, поэтому редко выходит из строя. Провести домашнюю диагностику непросто, потому что механизм напрямую присоединен к барабану. Частыми причинами поломки являются износ подшипников, обрыв обмотки двигателя, нарушение изоляции.

Чтобы сделать диагностику, асинхронный агрегат извлекают из корпуса, предварительно отключив машинку от сети. Далее:

  • откручивают винты;
  • с помощью карандаша делают отметки, как должны располагаться крышки относительно корпуса;
  • выкручивают два болта, снимают вентилятор;
  • убирают крышки двигателя после откручивания винтов;
  • сначала осматривают ротор: если он оплавился или почернел, требуется замена запчасти;
  • мотор ломается при межвитковом замыкании в статоре (видно по выгоревшему лаку изоляции). Если при визуальном осмотре поломок не выявлено, то механизм проверяют мультиметром, который показывает целостность рабочей и пусковой обмоток. Когда прибор показывает даже минимальное сопротивление, это признак пробоя обмотки. В такой ситуации запчасть придется сдать в сервисный центр.

Прямоприводной тип

Самостоятельно обнаружить неисправность непросто. Рекомендуется воспользоваться системными тестами, если они поддерживаются конкретной моделью машины. При проверке на дисплее появляются коды, расшифровка которых поможет идентифицировать поломку и понять, пригодится ли помощь мастера сервисного центра.

Если нужно вынуть мотор для детального осмотра, то схема этой процедуры будет выглядеть так:

  1. Отключить прибор от источника питания.
  2. По периметру корпуса выкрутить болты, снять заднюю крышку.
  3. Выкрутить винты под ротором, которые удерживают проводку.
  4. Вынуть центральный болт, на котором держится ротор. Чтобы последний не двигался, придерживать рукой при откручивании болта.
  5. Убрать сборку ротора. За ней — статорная сборка на 6 болтах.
  6. Крепления открутить от статора, отсоединить разъемы проводки.
  7. После этого провести осмотр на предмет неисправностей по примеру асинхронного механизма.

Коллекторный вид

Двигатель центрифуги стиральной машины-полуавтомата или автомата функционирует на ременной передаче с барабаном, легко вынимается из корпуса. Ставится на агрегаты «Аристон» (Ariston), «Индезит» (Indesit), «Самсунг» (Samsung), «Занусси» (Zanussi), «Атлант. Для диагностики используется следующая схема:

  1. Открутить заднюю/переднюю стенку (зависит от модификации стиральной машинки).
  2. Из-под бака вынуть мотор. Электрическая составляющая агрегата на клеммах, которые легко размыкаются.
  3. Теперь нужно последовательно соединить ротор и статор, а потом дать напряжение в 220 В на концы. Если агрегат работает, а автоматический трансформатор слабо нагревается, это говорит об отсутствии неполадок.
  4. Для диагностики применяют автотрансформатор с мощностью больше 0,5 кВт. Если сделать запитку посредством статорной и роторной обмотки, то процедура будет безопаснее (контроль частоты оборотов).

Двигатель — главный составной элемент стиральной машины, поэтому к его проверке следует отнестись серьезно. Если диагностику выполнить неправильно, это повлечет за собой полную замену механизма. При обнаружении поломки лучше обратиться за помощью в сервисный центр.

Плохо

Интересно 1

Супер 1

Виды двигателей и причины их поломки

В стиральных машинах используются три типа моторов. Это:

  • Асинхронный. Применялся в стиралках старого образца.
  • Коллекторный. Устанавливается во всех стиральных машинках.
  • Инверторный. Используется только в самых современных моделях.

Инверторный или прямоприводной электродвигатель проверить сложнее всего – за счет особенностей сборки. Система с таким приводом оснащена самодиагностикой, которая при неисправности мотора выдаст код ошибки на дисплей. Если этого не случилось, тогда вы сможете самостоятельно осмотреть прибор.

Строение асинхронного и коллекторного двигателей похоже. Для их проверки также понадобится разобрать СМ и вытащить мотор. В коллекторных чаще всего возникают неполадки:

  • С щетками. Мягкий графитовый материал со временем стирается, особенно если вы часто перегружали машину.
  • С ламелями. Вследствие замыкания в сети или перенапряжения ламели на коллекторе отслаиваются.
  • С обмотками. В обмотках статора и ротора могли возникнуть межвитковое замыкание или обрыв.

Поэтому, если двигатель на вашей машине не включается, приступайте к разборке и осмотру.

Инверторный тип

Прямоприводные моторы можно встретить на моделях СМА LG и «Самсунг».

Вы можете самостоятельно снять инверторный двигатель для осмотра, но отремонтировать, если он неисправен, своими руками невозможно.

  • Отключив машину от питания, выкрутите все болты по периметру задней панели.
  • Чтобы снять ротор двигателя, открутите винты, крепящие проводку мотора.
  • Удерживая ротор в неподвижном положении, выкрутите центральный болт.
  • Сняв сборку ротора, открутите болты по периметру сборки статора.
  • Сняв статор, отсоедините его проводку.

При осмотре вы обнаружили подгоревшие части? Обратитесь в сервисный центр. Если нужно заменить обмотку двигателя, проще будет купить новый.

Коллекторный тип

Этот тип используется в стиральных машинах марок «Индезит», «Канди», «Самсунг», «Аристон», «Веко», «Электролюкс».

Чтобы проверить коллекторный двигатель стиралки, нужно к нему подобраться:

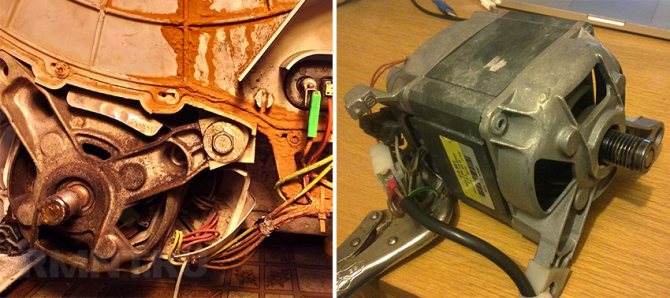

  • Сняв заднюю панель, под баком вы обнаружите двигатель.
  • Запомните или сфотографируйте расположение проводки и отсоедините ее от мотора.
  • Выкрутите болты крепления, достаньте мотор из корпуса.

Щетки

Щетки трутся о ротор, поэтому изнашиваются. Тогда теряется контакт, и цепь двигателя обрывается. При этом мотор начинает терять мощность, работать рывками, то запускаться, то останавливаться.

Если при подключении мотора к сети вы заметите искрение, это может говорить о проблемах со щетками или ламелями. Способы проверки двигателя мы описывали в предыдущих статьях.

  • По бокам корпуса вы найдете выступающие элементы – щетки.
  • Открутите их крепежный элемент и вытащите из корпуса.
  • Если они стерлись, проведите замену в обратном порядке.

Даже если одна щетка стерлась больше, чем другая, поменять нужно обе детали. Иначе это приведет к неравномерному воздействию на ротор и проблемам в работе.

Ламели

При длительной эксплуатации щетки протирают в ламелях коллектора впадины. Также ламель может отслоиться, потому что замкнул или заклинил ротор. Понять это вы сможете во время визуального осмотра. Если наблюдаются заусенцы, неровности, якорь снимается и устанавливается на токарный станок для проточки.

Промежутки между ламелями зачищаются. Чтобы их проверить, прозвоните промежутки Омметром. Если прибор покажет короткое замыкание, значит, зачистить нужно сильнее.

Определить неисправность ламелей можно, прокручивая ротор. Сильный шум говорит о поломке.

Подшипники

Износ подшипников двигателя приводит к трению между статором и ротором. Осмотрите ротор: если он начал изнашиваться, его нужно заменить вместе с подшипниками. При прокручивании ротор будет вращаться неравномерно, издавая царапающие звуки.

Чтобы снять подшипник с мотора, понадобится специальный съемник. Выбирают его в зависимости от размера подшипника. Устанавливая съемник, делайте упор на внутреннее кольцо.

Чтобы насадить подшипник на вал, можно нагреть его паяльной лампой. После остывания он четко сядет на место.

Обмотки

При замыкании или обрыве обмоток статора и ротора двигатель теряет мощность, гудит, но не крутит. Если мотор перегревается и срабатывает термостат, то стиральная машина не будет работать, стирка не запустится.

Проверка обмоток проводится мультиметром – прозвоните проводки и ламели. Заново установить обмотку при неисправности своими руками невозможно. Поэтому проще заменить двигатель СМ.

Теперь вы знаете, что проверять, если двигатель не запускается. Эксплуатируйте машину по инструкции, тогда все ее детали прослужат намного дольше.

Что делать, если неисправна обмотка

Что делать, если мы обнаружили короткое замыкание или обрыв? Оптимальный вариант – найти такой же ротор или такой же статор. Если мы отдадим двигатель на перемотку, то с нас возьмут столько, что хватит на новый двигатель и ещё останется сдача. Это связано с тем, что помимо перемотки, ротор необходимо отцентровать, чтобы избежать его биений.

Делаем вывод – если обмотки действительно неисправны, следует либо менять статор или ротор, либо производить полную замену двигателя.

Что необходимо учесть при подключении двигателей от стиральной машины разного типа

Стиральная машина подключается к электрической сети в соответствии с «ПУЭ 7. Правила устройства электроустановок».


Схема подключения стиральной машины к электрической сетиФОТО: 1stiralnaya.ru

Даже поверхностное знакомство с устройством машины и её электрической схемой обеспечивают более сознательную её эксплуатацию и возможность минимизировать количество аварийных ситуаций. Принципиальная электрическая схема является графическим изображением основных электрических компонентов машины и связей между ними.

Электродвигатели в стиральных машинах используется трёх типов.

Асинхронный

В большинстве стиральных машин выпусков прежних лет применяются трёхфазные асинхронные двигатели, каждый из которых состоит из неподвижного статора и вращающегося ротора. Переменный ток инициирует в секциях обмотки статора вращающееся магнитное поле, которое индуцирует ток в роторе. Этот вторичный наведённый ток взаимодействует с магнитным полем статора, и на ротор начинает действовать вращающая его сила, благодаря которой он начинает вращаться и передавать своё вращение связанным с ним устройствам.

Двигатели этого типа просты по конструкции, неприхотливы в обслуживании, надёжны в эксплуатации. Основными недостатками являются большие пусковые токи и сложности в регулировании скорости вращения.


Реверсивная схема подключения асинхронного двигателя с пусковой обмоткойФОТО: elektt.blogspot.com

Коллекторный

У коллекторных двигателей обмотки расположены и на статоре, и на роторе. Ток к ротору подводится через устройство, под названием «коллектор», которое состоит из ламелей, закреплённых на валу ротора, и двух неподвижных относительно статора «щёток».

Схема подключения коллекторного двигателяФОТО: elektt.blogspot.com

Коллекторный двигатель работает и от переменного, и от постоянного тока. Здесь легко регулировать обороты изменением величины питающего напряжения. В качестве промышленного устройства можно использовать подходящий по мощности диммер от системы освещения.

Инверторный

Инверторный двигатель в стиральной машине является наиболее современным решением. Принцип работы в том, что во встроенном инверторе переменный ток электрической сети преобразуется в постоянный, а потом снова в переменный ток нужной частоты, которая и определяет скорость вращения вала. Он, в отличие от коллекторного, не имеет щёток и издаёт меньше шума. Нет щёток – нет изнашивающихся деталей, поэтому регулярно заменять ничего не надо. Но за инвертор нужно платить, такая машина стоит дороже.

Отличия электродвигателей

Различия электродвигателей по типам даны в их описаниях. Асинхронный двигатель самый простой по конструкции. У коллекторного имеется возможность легко регулировать скорость вращения. А инверторный двигатель напрямую без ремней и шестерёнок соединяется с валом барабана. Если коротко, то более современные моторы меньше шумят, подвергаются регулированию оборотов, но стоят дороже.

УБЛ

Поменять замок запирания довольно просто. Рассмотрим подробнее:

  • Открываем люк и стаскиваем металлический хомут с пружинкой, крепящий манжету к корпусу.
  • Оттягиваем резину в месте расположения УБЛ и рукой удерживаем его изнутри.
  • Откручиваем винты, которые крепят замок и вытаскиваем его.
  • Выдёргиваем фишку с проводами.
  • Ставим новый.
  • Натягиваем манжету и хомут. Прикручиваем.

Подгоревший УБЛ

Проверяем работу СМА.

Мы описали типичные неисправности, которые могут возникнуть в стиральных машинах . Большинство из них можно отремонтировать своими руками, не вызывая мастера. Не всегда всё так просто. И если вы не можете справиться, или поломка непонятна, то обращайтесь к специалистам.

Таблица соответствия запасных частей определённым моделям.

Видео

Во время отжима подвисает программа или функция не работает

Причины отсутствия отжима могут быть как механическими, так и программными на уровне управляющей электроники. Чтобы исключить поломку на уровне электроники необходимо запустить функцию отжима отдельно и посмотреть, не появится ли на панели управления стиральной машины коды неисправностей. Если у машинки управления сенсорное и имеется большой экран, то отказ функции будет сопровождаться символами “ERROR”, а далее цифровой код ошибки. С аналоговой системой управления немного сложнее. Она представлена индикаторами, которые при появлении ошибки начинают светиться или мерцать.

Одной из наиболее распространенных причина отказа функции отжима является выход из строя датчика тахометра или обрыв проводов, передающих управляющий сигнал от таходатчика до двигателя. В этом случае ремонт своими руками представляется довольно проблематичным. Так как необходимо иметь профессиональное оборудование для тестирования.


Датчик тахометра

Механические причины отказа или плохого выполнения функции отжима можно устранить самостоятельно:

Растянулся ремень, передающий крутящий момент от мотора на барабан. Особенно часто такая проблема возникает у компактных (узких) стиральных машин.


Ремень привода

Износ щеток двигателя возникает при интенсивной эксплуатации длительный период времени. При этом стиральная машина вполне успешно работает на малых оборотах, а для отжима (максимальные обороты) мощности уже не хватает.


Снимите электродвигатель

Снимите щетки

Для замены щеток необходимо снять двигатель и найти на нём щеткодержатели (у разных моделей они могут выглядеть по—разному), извлечь одну из щёток и приобрести в магазине аналогичные. Необходимость замены щёток можно определить по величине их выступа из щеткодержателя. Если хотя бы у одной из них он составляет менее 7 мм, то обе щёки нужно менять.

Виды

Первое, что следует сделать перед началом диагностики, — это определить, двигатель какого типа установлен в вашей стиральной машине. Всего существует несколько видов двигателей, которые производители используют для оснащения стиралок. Представим краткую информацию о них в виде таблицы.

Асинхронный двигатель стиральной машины

Коллекторный двигатель стиральной машины

Бесколлекторный двигатель стиральной машины

ВидОсновные элементы конструкцииДостоинстваНедостатки
Асинхронныйстартер и ротор
  • простота конструкции;
  • легкость в уходе;
  • низкая цена;
  • относительная бесшумность работы
  • большие габариты;
  • маленький КПД
Коллекторныйстартер, ротор, тахогенератор, электрощетки
  • небольшой размер;
  • независимость от частоты электрической сети;
  • высокая скорость;
  • простота электросхемы
  • высокий уровень шума;
  • недолговечность;
  • необходимость замены электрощеток
Бесколлекторный (прямого привода)стартер и ротор
  • высокий КПД;
  • простая конструкция;
  • удобное расположение;
  • небольшие габариты;
  • низкий уровень шума;
  • отсутствие запчастей, нуждающихся в замене
  • сложные электросхемы;
  • высокая стоимость

Решение проблемы с активатором

Часть неполадок порождает неисправный активатор в машине. Протечки могут возникать из-за неправильного подключения оборудования или износа уплотнительных колец и разных резинок. Но не стоит забегать вперед

Важно для начала понять, что собой представляет активатор

Это подвижный элемент, за счет вращения которого и происходит стирка. Нарушение подвижности влечет остановку процесса работы. Иногда срабатывает тепловое реле, и машина попросту отключается. Прежде чем заниматься ремонтом, следует ознакомиться с основными проблемами, которые вызваны активатором. Необходимо понять еще и то, как устранить такие неполадки.

Так, если бак перегружен, то при запуске активатор не будет крутиться нормально. Он может и вовсе остановиться. Машинка начнет гудеть, а решением проблемы станет ее разгрузка. После этого необходимо подождать около 15 минут и осуществить перезапуск. Ремонт стиральной машины «Малютка» может заключаться в простом устранении ниток и посторонних предметов, а также ветоши с вала. Он является частью активатора.

Если машина начала гудеть, а потом отключилась, то ремонт заключается в очистке вала. Иногда случается и так, что описываемый узел оказывается перекошен. Он продолжает крутиться, но белье после стирки часто оказывается сильно помято или даже порвано.

Когда активатор задевает за стенки бака, вы услышите сильный гул. Машинка при этом может отключиться без видимых причин. Решением станет разворачивание устройства и изъятие заглушки. Активатор откручивается, а после резьба зачищается. Узел снова устанавливается на место до упора. После этого прибор должен работать исправно.

Убираем переднюю стенку

Пришла пора снять переднюю стенку, которая уже давным-давно смотрела на нас своим грустным стеклянным взором и просила не снимать ее. Не будем внимать мольбам скромных комплектующих: необходимость есть необходимость.

Но для того, чтобы демонтировать переднюю стенку, нужно сначала отсоединить манжету (резинку, находящуюся сразу за дверью), чтобы она перестала блокировать панель. Снятие манжеты не является сложным процессом: достаточно нащупать пружинку, удерживающую манжету, и надавить на нее, как манжета сразу ослабнет, и ее можно будет убрать в бак, чтобы не потерялась.

Плюсы и минусы профессии

Плюсы

  1. Мастер получает очень хороший доход.
  2. Возможны разные форматы работы и получения прибыли: частные заказчики, сдельная оплата, сервисный центр или компании-производители.
  3. Работы достаточно и в мегаполисах, и на периферии.
  4. Можно быстро пройти первичную подготовку, срок которой составляет 3-4 месяца.
  5. Возможность обучаться на курсах при компании работодателя, что позволяет получить знания, ряд практических навыков и последующие стабильные заказы.

Минусы

  1. Мастер не защищен от непредвиденных ситуаций и претензий со стороны клиентов.
  2. Рабочий день может быть ненормированным.
  3. Возможны неблагоприятные условия труда.

Особенности устройства бытового прибора

Стиральные машины Канди выпускаются в широком диапазоне моделей. Отличия состоят не только в деталях и в обширности функционала, но и в расположении некоторых узлов. Чтобы качественнее справиться с задачей разборки, удобно ориентироваться по схеме конкретной модели.

Общая схема организации стиральной машины:

Схема устройства бака и барабана:

Обмотки оборвались или замкнули

Проблемы с разгоном возникают и при поврежденной обмотке: мотор не запускается или вращает барабан очень слабо. Дело в том, что в проволочных витках происходят короткие замыкания, движок начинает перегреваться, срабатывает термистор, и система в целях безопасности экстренно вырубает питание. При очередном запуске ситуация повторяется вплоть до сгорания датчика температуры, а после выходит из строя и сам двигатель.

Проверяется обмотка мультиметром по следующему алгоритму:

  • включаем тестер в режим «Омметр»;
  • цепляем щупы к соседним ламелям;
  • оцениваем сопротивление (норма – от 0,1 до 0,4 Ом).

Самостоятельно ремонтировать обмотку очень опасно. Лучше обратиться к профессионалам или приобрести новый двигатель.

Поделитесь своим мнением — оставьте комментарий

Проведение разборки

Если вы задались вопросом о том, как разобрать стиральную машину «Малютка», то для начала должны вынуть пробку из отверстия, которое находится в задней части кожуха электрического двигателя. Продолговатое отверстие крыльчатки необходимо совместить с отверстием в кожухе. Через него вводится отвертка в ротор двигателя. Активатор выкручивается.

В отверстие корпуса активатора необходимо вставить ключ и отвернуть корпус. Это позволит отсоединить бак. Разборка стиральной машины «Малютка» на следующем этапе предусматривает откручивание шести винтов. Далее вы сможете снять фланец и отвернуть контргайку, а также резиновую гайку. Они фиксируют выключатель. Теперь можно снять шайбу и отвернуть винты, которые стягивают половинки кожуха. Под ним расположен электродвигатель и другие элементы оборудования.

Подготовка к разборке стиралки Candy

Разбор стиральной машины Канди – задача не простая, требующая подготовительных мероприятий. Для проведения ремонтных работ понадобится подбор определенных инструментов:

  • набор отверток (шлицевые, крестообразные);
  • плоскогубцы;
  • набор ключей;
  • шестигранники в наборе;
  • молоток небольшого размера.

Если планируется распиливание бака, то необходим будет также соответствующий инструмент для разъединения его на две половинки. После ремонтных работ бак нужно будет сварить, чтобы восстановить его герметичность.

Для удобства проведения работ понадобятся перчатки и смазка, которая пригодится в том случае, если контакты окажутся прикипевшими. Как неплохой вариант, подойдет WD-40.

До начала разбора стиральную машину следует обесточить и отключить от водопровода. Также желательно заранее слить остатки воды из бака. Сделать это можно через сливной фильтр, поэтому запастись нужно тряпками и невысокой емкостью для стока воды. Альтернативный вариант слива – высвободить конец сливного шланга из врезки в канализацию, и его конец опустить в поставленный на пол таз.

Полезно будет при разборе стиральной машины все этапы фотографировать. Это поможет в дальнейшем без проблем собрать стиралку. Также можно делать маркером пометки на деталях.

Самые часты причины поломки двигателя

  • Вышедшие из строя электрические щетки;
  • Обрыв обмотки в роторе и статоре;
  • Коллекторные ламели.

Замена электощеток

Это токопроводящие графитовые кубики с проводами, которые трутся о коллектор.

Поводом для замены щеток двигателя может стать:

  • потеря вращательной силы барабана или полная его остановка;
  • непривычный шум во время работы стиральной машины.

Самая распространенная причина поломки – перегрузка бака. Также электрощетки быстро изнашиваются при использовании отжима на максимальных оборотах или вследствие замыкания в витках обмотки электродвигателя, проблемы с ремнем, который соединяет двигатель с барабаном, он может соскочить со шкива или порваться.

Также понять, о необходимости замены поможет визуальный осмотр щеток. Если в процессе работы они искрят или на поверхности имеется черный налет – детали нужно менять.

Конечно, это недорогой элемент двигателя, а ремонт можно произвести в домашних условиях. Достаточно приобрести подходящую модель щеток в специализированном магазине или сервисном центре. Главное правильно подобрать и заменить щетки на стиральной машине, они должны полностью соответствовать типу мотора и лучше, если это будет оригинальный набор от самого производителя стиральной машины.

Требуется замена ламелей

Это как раз та составная часть коллектора, по которой скользят электрощетки. По ним ток передается через обмотку ротора в двигатель. Сами пластины редко подвержены износу, причиной поломки может стать обрывание шнура в обмотке в тех местах, где крепятся ламели или их отслоение.

Происходит это, чаще всего, также из-за неправильной эксплуатации прибора, например, в автомате с вертикальной загрузкой, процесс стирки был запущен с незакрытыми створками барабана или выхода из строя подшипников.

Если отслоение небольшое, ремонт производится на специальном станке, путем проточки коллектора. В домашних условиях можно обойтись простой мелкой шкуркой. Принцип один и тот же – ламели затачиваются, затем пространство между ними тщательно вычищается от пыли и попавшей стружки.

Проверить электродвигатель на наличие данной неисправности можно путем неспешного прокручивания ротора, если появится характерный звук, то, скорее всего, причина в ламелях.

Обрыв или замыкание в обмотке ротора или статора

Это наиболее частые причины потери мощности двигателя или полное прекращение его работы, которые могут быть следствием:

  • перегрева корпуса электродвигателя, возникшего вследствие коротких замыканий в обмотке. Нормальная температура не должна быть выше 80 градусов, если она поднимается до 90 градусов, срабатывает термостат, останавливающий мотор;
  • нарушение изоляции обмотки. В этом случае ремонт в сервисном центре неизбежен. Чаще всего приходится менять весь двигатель. Делать обмотку заново в домашних условиях не рекомендуется.

Обрыв в обмотке можно обнаружить с помощью мультиметра в режиме измерения сопротивления между ламелями. Норма 0.1-0.4 Ом.

Поломка или замыкания в электродвигателе стиральной машины может стать причиной неисправности и выхода их строя других деталей прибора, например командного аппарата (еще одна дорогостоящая деталь автомата), силового симистора, реле реверса. Как видно, наиболее частые причины поломок, несоблюдение плавил эксплуатации или нестабильность электрической сети. Для увеличения срока службы, рекомендуется использовать прибор согласно инструкции, а для защиты от скачков напряжения устанавливать дифавтомат и подключать стиральную машину только через это защитное устройство.

  • 10 лучших стиральных машин ATLANT по отзывам покупателей
  • 10 лучших встраиваемых стиральных машин
  • 10 лучших стиральных машин до 15000 рублей по отзывам покупателей
  • 10 лучших стиральных машин до 25000 рублей по отзывам покупателей
  • 13 лучших стиральных машин от 40000 до 50000 рублей по отзывам покупателей

Убираем то, что мешает и отвлекает

Сняв все крышки и панели, мы увидели всю подноготную стиральной машины в прямом и переносном смысле этого слова. Все лишние детали теперь нужно снять, а потому в одночасье с машины снимаются шланги прессостата, шланг, идущий от места, где был лоток (порошкоприемник), заливной шланг и сливной патрубок.

Слишком много слова «шланг», не правда ли? Кратко говоря, можно считать, что снимаются все крупные шланги, бросающиеся в глаза при взоре на стиральную машину в ее нынешнем виде. Для снятия шлангов потребуется открутить хомуты, крепящие их, а затем непосредственно удалить шланги. Хомуты желательно не снимать со шлангов, особенно если последние разных диаметров.

Как выбрать?

Выбор стиральной машины – это важная и ответственная задача, которая требует большого количества внимания и усилий.

Специалисты рекомендуют учитывать ряд факторов.

Тип машины. Существует несколько типов автоматических стиральных машин: фронтальный и вертикальный. При этом друг от друга они отличаются способом загрузки и выгрузки белья. Так, оборудование для стирки с фронтальной загрузкой обладает люком для белья на внешней фронтальной части корпуса. При этом вертикальные машинки оснащены люком сверху. Выбор того или иного устройства зависит исключительно от ваших личных предпочтений.

Размеры устройства. Подробный диапазон размеров стиральных машин описан выше. Эта характеристика является важнейшей при выборе устройства. В первую очередь вы должны ориентироваться на размер помещения, в которое будет помещено оборудование.

Объем барабана. Этот показатель является важнейшим при выборе устройства. Так, в зависимости от количества человек, проживающих в вашем доме, следует выбирать машинку более или менее объемную. Объем загрузки может составлять от 1 до десятка килограммов. При этом имейте в виду, что объем барабана влияет на общие габариты стиральной машины.

Функциональность. Современные стиральные машины автоматического типа оснащены не только функцией стирки, полоскания и отжима, но и рядом дополнительных возможностей. К таким дополнительным функциям можно отнести систему защиты от протечек, наличие дополнительных режимов (например, программа бережной или тихой стирки), сушку и т. д.

Тип управления. Существует 2 основных типа управления: механический и электронный. Первый тип характеризуется возможностью задачи параметров стирки с помощью специальных кнопок и переключателей, расположенных на передней панели устройства. Машинки с электронным управлением требуют только задачи режима, а остальные параметры они настраивают самостоятельно.

Класс стирки. Существует несколько классов стирки современных стиральных машин. Они обозначаются латинскими буквами. При этом А – это высший класс, а G – низший. Количество энергопотребления. Разные модели автоматических стиральных машин обладают разным уровнем энергопотребления. Этот показатель регулируется количество материальных средств, которые вы будете платить за использованную электроэнергию.

Стоимость. Высококачественные бытовые устройства не могут стоить слишком дешево. Именно поэтому, если вы увидите низкую цену, то она должна вызвать у вас подозрения. Невысокая стоимость может быть связана с тем, что вы имеете дело с недобросовестным продавцом или приобретаете некачественную (или поддельную продукцию).

Внешний вид

При покупке стиральной машины следует обращать внимание на ее функции, показатели безопасности, а также внешний дизайн. Выбирайте такое устройство, которое отлично впишется в интерьер ванной комнаты, кухни либо любого другого помещения, где вы разместите бытовое устройство.

Автоматические стиральные машины – это устройства, которые являются настоящими помощниками в быту. На сегодняшний день существует большое количество типов и моделей, которые отличаются по ряду ключевых признаков.

О выборе стиральной машины-автомат смотрите в следующем видео.

Снятие верхней панели управления


Перед тем, как приступить к самому процессу демонтажа верхней панели управления, нам необходимо получить доступ к шурупам, ее крепящим. Один из них находится под лотком, куда засыпается порошок.
Поэтому первым делом легким движением руки и нажатием специальной кнопки (на машинках LG последних лет всегда есть кнопка, позволяющая с легкостью убрать лоток), лоток удаляется с привычного места.

Еще один или два шурупа находятся с противоположной стороны, но к ним доступ мы уже имеем, поскольку еще на первом шаге сняли верхнюю крышку, а потому, не думая ни секунды, принимается за демонтаж верхней панели управления, откручивая шурупы. Выкрутив все шурупы, попробуйте слегка потянуть панель на себя: если это удалось, то можно спокойно снимать панель, ибо ее уже ничто не держит.

В зависимости от модели машинки, панель управления можно либо подвесить на специально заготовленный производителем для таких случаев сервисный крючок, либо просто аккуратно отвести в сторону, не оборвав при этом провода: не забывайте, что мы не доламываем стиральную машину, а пытаемся сделать что-нибудь, чтобы «подлечить» ее.

Ремонт неисправностей стиральных машин

Минимальный ремонт

стиральной машины под силу осуществить любому хозяину и домохозяйке. Даже ребенок сможет починить машинку, если причиной ее неисправности стало простое недоразумение.

Разобраться в устройстве стиральной машины и понять принцип ее работы несложно. Но устранять серьезную

неисправность, даже зная ее причину — небезопасное занятие как для владельца стиральной машины, так и для нее самой.

Для проведения работ средней сложности и особо сложного ремонта требуются специальные знания и опыт. Серьезные поломки устраняет квалифицированный мастер по ремонту стиральных машин.

Как устроена стиральная машина? Какая неисправность может возникнуть? Как отличить банальное недоразумение от серьезной поломки, устранять которую должен профессионал?

Отсоединяем провода от трубчатого электронагревателя (ТЭН)

Пришла пора встретиться с электроникой и заняться отключением ТЭН, предмета, который является чуть ли не главнейшей частью всей стиральной машинки в целом. Не будет электронагревателя – вода будет ледяная… ну, а точнее – той температуры, которую задает управляющая организация.

Чтобы ничего не перепутать, как можно четче сфотографируйте, как ТЭН был подключен до демонтажа. В начале статьи мы уже рекомендовали делать фоторепортаж всего процесса, но отсоединению проводов от ТЭН нужно уделить особенное внимание.

Любая ошибка может стоить фатальной поломки трубчатого электронагревателя, а его замена влетит в копеечку… хотя, конечно, если стиральная машина LG разбирается именно из-за неисправного ТЭН, можно особо не задумываться, но все-таки соблюдать меры предосторожности.

Виды и их характеристики

Все моторы, которые встречаются в современных стиральных машинах-автоматах, делятся на три типа.

Коллекторный

Этот мотор является самым распространенным на сегодня. Большая часть «стиралок» оснащается именно этим устройством.

Конструкция коллекторного двигателя состоит из следующих элементов:

  • корпус, сделанный из алюминия;
  • ротор, тахометр;
  • статор;
  • пара щеток.

Коллекторные моторы могут иметь разное количество выводов: 4, 5 и даже 8. Щеточная конструкция необходима для создания контакта между ротором и мотором. Коллекторные силовые агрегаты располагаются в нижней части стиральной машины-автомата. Для соединения мотора и шкива барабана используется ремень.

Коллекторные двигатели не так плохи, как может показаться. Для них свойственны и положительные параметры:

  • стабильная работа от тока постоянного и переменного характера;
  • небольшие размеры;
  • простой ремонт;
  • понятная схема электродвигателя.

Инверторный

Такой вид мотора впервые появился в «стиралках» лишь в 2005 году. Эта разработка принадлежит компании LG, которая на протяжении нескольких лет удерживала позиции лидера на мировом рынке. Затем эта инновация стала использоваться в моделях от компаний Samsung и Whirlpool, Bosch, AEG и Haier.

Инверторные двигатели встраиваются непосредственно в барабан. Их конструкция состоит из ротора (крышка с постоянными магнитами) и обоймы с катушками, которая называется статором. Инверторный бесщеточный мотор отличается отсутствием не только щеток, но и ремня передачи.

Якорь собирается на магнитах. В процессе работы напряжение подается на обмотки статора, пройдя предварительное преобразование в инверторный вид.

Инверторные силовые агрегаты имеют массу преимуществ:

  • простота и компактность;
  • экономное потребление электроэнергии;
  • очень низкое шумообразование;
  • длительный срок службы за счет отсутствия щеток, ремня и прочих быстроизнашиваемых элементов;
  • сокращенный уровень вибраций при отжиме даже при сильных оборотах, которые можно выбирать для работы.

Подшипники

На стиральных машинах «Самсунг» такой ремонт происходит после выработки ресурса — спустя 10-15 лет эксплуатации. Признаки износа:

  1. Грохочущий, лязгающий звук — особенно при отжиме белья.
  2. Если подвигать барабан в разные стороны — виден люфт.

Поменять подшипники — сложная работа, требующая навыков и необходимых инструментов. Но её возможно выполнить самостоятельно. Рекомендуем инструкцию по замене для СМА «Самсунг».

подшипники

Посадочное место под подшипники после сильного износа

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
