Стиральная машина zanussi aquacycle 900 инструкция неисправности

Коды неисправностей, связанных с заливом и сливом воды

E11 – в бак машинки не заливается вода или поступает очень медленно. Причины такой ошибки следующие:

• неработоспособен наливной клапана или пробой его электрики;
• перегорела обмотка наливного клапана (в норме сопротивление равно 3,75кОм);
• засор заливной системы или недостаток напора воды в системе водоснабжения.

E13 – в днище машинки просачивается вода.

E21 – отработанная вода не сливается после стирки из бака. Стоит проверить:

• систему слива на предмет засора;
• обмотку помпы, в норме сопротивление равно 170 Ом;
• электронную плату.

К сведению! В некоторых моделях автоматических машин Zanussi ошибка Е 21 аналогична ошибке Е20. Ошибка Е20 расшифровывается как сбой системы слива.

E22 – не отводится конденсат в процессе сушки.

E23 – сгорел полупроводниковый элемент (симистор), управляющий работой помпы, заменяют либо симистор, либо плату.

E24 – прогорела дорожка от симистора, управляющего помпой.

EC1 – произошла блокировка наливного клапана.

EF1 – забился дренажный фильтр, засорился шланг, истекло время ожидания слива воды.

Коды неисправностей, относящихся к двигателю

E51 – плохой контакт симистора электромотора.

E52 – не поступает информация от таходатчика мотора к электронной плате. Чаще всего в таких ситуациях слетает шайба, которая удерживает таходатчик.

E53 – на электронной плате прервана цепь, управляющая симистором электродвигателя.

E54 – «слиплись» контакты реле, обеспечивающие реверс электродвигателя.

E55 – разорвана цепь электрики двигателя.

E56 – сигнал таходатчика не появляется длительное время.

E57 – ток системы больше 15А, причина в поломке мотора или электронной платы.

E58 — фазный ток электродвигателя больше 4,5A, причина в поломке мотора или электронной платы.

E59 – 3 сек нет сигнала с таходатчика, это может свидетельствовать о пробое проводки между двигателем и инверторным элементом, поломке платы инвертора.

EA3 – система DSP не фиксирует шкив электродвигателя. Нужно проверить:

• приводной ремень;
• систему DSP;
• электропроводку;
• плату.

Коды неисправностей, касающиеся нагрева воды

• E61 – машинка не греет воду до выбранной температуры за установленное время. При такой ошибке проверяют сопротивление тэна, которое равно 30 Ом.

Важно! Данная ошибка стиральных автоматических машин доступна для просмотра только в диагностическом режиме.

• E62 – вода греется очень быстро и через 5 минут имеет температуру почти 90 0 С. В этой ситуации проверяют тэн на пробой, замеряют сопротивление нагревательного элемента, которое при нормальных условиях варьируется от 5,7 до 6,3 Ом.
• E66, E3A – поломка реле тэна.
• E68 – сработало заземление в цепи тэна.
• E69 – не работает тэн.

Коды неисправностей, связанных с датчиками

E31 – сломалось реле давления воды. При такой ошибке меняют проводку или само реле.

E32 – колебания частот датчика, отвечающего за давление воды. Это чаще всего возникает из-за:

• перекрытой подачи воды;
• неисправности наливного клапана;
• забитого мусором дренажного фильтра;
• сломанной трубки датчика уровня воды;
• неисправного реле давления.

E33 – не синхронизирован датчик, определяющий количество воды и датчик, предотвращающий включение тэна «на сухую». Необходима проверка:

• работоспособности датчиков;
• исправности трубок;
• утечки напряжения на землю;
• не превышено ли напряжение в сети.

E34 – эта ошибка высвечивается около минуты и оповещает о несогласованной работе датчика антикипения и прессостата.

E35 – в бак залито слишком много воды, проверяем прессостат.

E36 – не работает датчик защиты тэна ABS.

E37 – не работает датчик L1S.

E38 – забилась трубка, идущая от бака к прессостату, поэтому нет фиксации разницы давлений.

E39 – не работает датчик, защищающий от перелива воды HV1S.

E44 – не работает датчик закрытия дверцы люка.

E71 – сопротивление термодатчика не соответствует пределам нормы.

E74 – сбилось расположение термодатчика.

EC2 – не работает датчик, определяющий мутность воды.

К сведению! Датчик, определяющий мутность воды в баке, есть только в самых новых моделях машин Zanussi.

EF4 – нет сигнала от датчика протока, когда включен наливной клапан. Возможно, что нет давления в водопроводе.

Общая характеристика серии стиралок Aquacycle

Zanussi Aquacycle — линейка бюджетных стиральных машинок, которые за доступную цену обладают всеми необходимыми характеристиками стиралок и даже могут с лучшими моделями в чем-то конкурировать.

Так, к примеру, здесь внедрена технология двойного увлажнения, благодаря которой моющее максимально глубоко проникает в ткань и очищает ее от загрязнений. Стиральная машина Zanussi Aquacycle выгодно отличается от конкурентов. Вот лишь маленький список ее преимуществ:

• низкая цена (средняя стоимость моделей 200-250 долларов);
• компактные размеры;
• качественный отжим (как правило, 1000 оборотов в минуту);
• высокое качество стирки;
• наличие множества программ, в т. ч. и для деликатных тканей;
• защита от протечек и многое другое.

Из недостатков стоит отметить только малый объем загрузки, меньшую энергоэффективность. Некоторые пользователи также отмечают, что такие машинки менее надежные в сравнении с более дорогими, но эта тенденция не всегда прослеживается. Итак, среди бюджетных вариантов итальянского производителя наиболее оптимальными по соотношению цена/качество, доступности и надежности являются модели Zanussi Aquacycle 800, 900 и 1000 соответственно. Рассмотрим их подробнее.

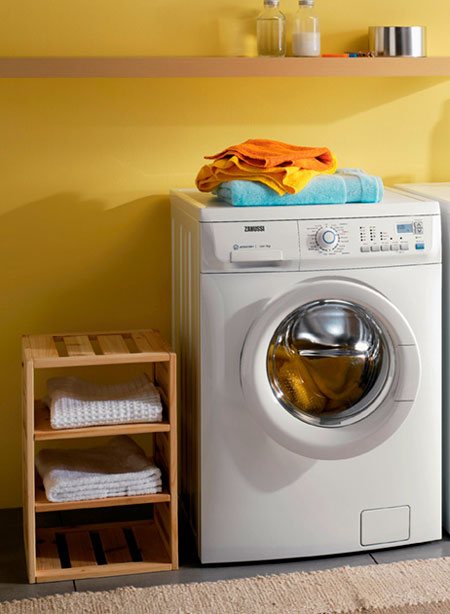

Zanussi Aquacycle 800

Стиралка Zanussi Aquacycle 800 — одна из младших моделей рейтинга (не считая совсем простую Aquacycle 600). Она же самая простая и примитивная из всех. Эта машинка подойдет тем, кому нужно просто стирать, а денег на дорогой аппарат нет. Так, в ней практически нет современных технологий, программы стирки реализованы по минимуму. Не отличается она и экономичностью. Среди преимуществ можно выделить следующее:

1. Достаточно высокое качество стирки (уровень A), что еще раз доказывает ее предназначение — классическая стиральная машинка.
2. Наличие специальных программ (деликатная стирка, суперполоскание, предотвращение сминания и т. д.) — поэтому пользователю не придется искать более дорогую модель ради нескольких дополнительных режимов.
3. Оптимальная загрузка белья (4,5 кг) — такая вместительность вполне достаточна даже для небольшой семьи, а за чуть больший барабан нет смысла значительно переплачивать.
4. Машинка имеет систему контроля дисбаланса, защиту от перелива и другие контроллеры, что также представляет ее в выгодном свете.

Не лишена модель и недостатков, что очень важно учитывать при покупке, чтобы потом не жалеть о потраченных средствах. Вот список основных:

1. Самый обычный отжим (скорость — 800 оборотов в минуту) — при стирке не стоит надеяться, что процент влажности будет минимальным, так как машинка отжимает слабо.
2. Низкая энергоэффективность — в машинке не реализованы режимы экономии энергии и моющего, поэтому тратит она их достаточно много, что является своеобразной данью ее дешевизне.
3. Механическое управление работой аппарата, отсутствие дисплея — из-за низкой стоимости аппарата его работа максимально упрощена, и пользователь не имеет возможности пользоваться более современными и информативными средствами управления.
4. Нет большинства защитных механизмов (защита от протечки, таймер отложенного запуска, защита от детей и т. д.) — машинка сделана как обычный аппарат без излишеств, поэтому более продвинутых функций не имеет.

Таким образом, Aquacycle 800 — простая базовая модель, которая подойдет тем, кто ищет просто качественную стиралку за маленькие деньги. Но при этом следует жертвовать некоторыми удобствами, например, качеством отжима или управлением.

Zanussi Aquacycle 900

Aquacycle 900 — более усовершенствованная модель предыдущей. Она также весьма простая, не имеет никаких дополнительных функций (таких как сушка или глажка белья), но имеет слегка усовершенствованные характеристики. Эта модель подойдет тем, кто пользовался 800-й версией и хочет заменить ее на подобную модель (если старая вышла из строя). Преимущества Aquacycle 900 следующие:

1. достаточная вместительность (4-4,5 кг белья);
2. хорошее качество стирки (класс A);
3. наличие специальных режимов стирки (например, деликатная стирка)
4. электронное управление аппаратом (это существенное изменение по сравнению с предыдущей моделью, которая была механической);
5. экономичность;
6. защита от протечек, контроль пенообразования, дисбаланса и другие полезные функции.

Модель Aquacycle 900 не предлагает революционных изменений. Она все же остается бюджетной стиралкой, способной выполнять лишь самые простые функции. Но здесь устранены те проблемы, которые есть в предыдущей версии. Поэтому, выбирая между двумя аппаратами, стоит отдать предпочтение более новому. Но не стоит его идеализировать, ведь и он имеет недостатки — недостаточный отжим (900 оборотов в минуту), среднее качество стирки, довольно большие для своего типа размеры.

Zanussi Aquacycle 1000

Aquacycle 1000 — наиболее совершенная модель из трех. Если у будущего пользователя есть деньги, но он хочет купить именно бюджетную модель, то эта версия будет самой лучшей. Ведь здесь уже установлен нормальный отжим (около 1000 оборотов в минуту), имеется удобное управление, прочие дополнительные функции, украшающие более дорогие модели. Zanussi Aquacycle 1000 имеет преимущества во всем перед своими младшими собратьями. Это следующие характеристики:

1. улучшенный отжим (1000 оборотов);
2. более качественная сборка (машинки служат годами без поломок);
3. экономичность;
4. малошумность;
5. наличие специальных технологий, например, Eco valve;
6. дополнительные режимы стирки белья;
7. защита от протечек, контроль пенообразования и т. д.

Все же недостатки модели можно познать, если сравнивать ее с более дорогими и старшими по рейтингу вариантами. Это и довольно средний отжим, и маленькая вместительность (только 4,5 кг, чего вполне достаточно для маленькой семьи), и несовершенное управление (здесь нет дисплея), и менее качественная стирка. Но пользователь знает, на что идет, когда пытается приобрести дешевую стиралку.

Подытоживая, можно сказать, что Zanussi Aquacycle 1000 — лучший выбор из трех практически равных стиралок. Ее стоит приобрести даже тем, у кого есть деньги на более дорогой аппарат. Бюджетная серия Aquacycle подкупает своей дешевизной и надежностью. За аппарат можно заплатить сущие копейки и пользоваться им годами, что не всегда скажешь о топовых моделях. За счет того, что используется мало технологий, здесь и меньше поломок. Да и разобраться с такой машинкой проще. Модель рекомендуется для приобретения тем, кто живет отдельно или в небольшой семье, нуждается в безотказном аппарате, который бы просто управлялся и качественно выполнял свои функции.

Прочие ошибки

• Е40 – не закрыта дверца люка или не работает блокиратор дверцы.

Отметим! Код Е40 встречается крайне редко, в основном подобная проблема зашифрована другими кодами.

• E41 – не герметично закрыта дверца барабана.
• E42 – блокировка люка не срабатывает, нужно заменить деталь.
• E43 – не работает полупроводниковый элемент (симистор), отвечающий за блокировку замка дверцы.
• E45 – не работают части цепи симистора блокировочного замка дверцы барабана.
• E5C – в шине повысилось напряжение больше 430 В, необходимо менять электронный модуль.
• E5D – нет передачи сообщений между модулем управления и инвертором. Неполадка в деталях либо в проводке.
• E5E, Е98 – нет передачи данных между инвертором и системной платой.
• E5F – ошибка в плате инвертора, двигатель не запускается.
• E82 – дефект в работе тумблера при выборе позиции.
• E83 – эта ошибка появляется только в режиме диагностики и означает неисправность селектора при чтении данных.
• E84 – ошибка распознавания рециркуляционного насоса.
• E85 – не работают рециркуляционный насос или тиристор.
• E91, E92 – ошибка в работе платы дисплея и основного блока.
• E93 – неверная программная настройка стиральных машин. Устранить причину можно, если ввести правильный программный код.
• E94 — неверная настройка режимов стирки.
• E95 – проблемы в связи микропроцессора и оперативной памяти.
• E96 – не подходит модуль управления машинки к подключенным к нему устройствам.
• E97 – положение селектора программ не соответствует запрограммированному режиму.
• E9A – не работает программы, отвечающие за звуковое сопровождение.
• EA1, EA2, EA4, EA5 — ошибки, оповещающие о поломке в системе DSP.
• EA6 – по истечении полминуты не подается сигнал о том, что вращается барабан.
• EB1, EH1 – превышена частота в электросети.
• EB2, EH2 – значение напряжения в электросети превышает норму.
• EB3, EH3 – значение напряжения в электросети занижено.
• EBE, EBF, EHE, EHF – не работает реле в цепи защиты.
• EF2 – повышенное пенообразование, забился мусором сливной шланг или засорился фильтр.
• EF3 – сработала защита Aqua Stop, есть протечка внутри стиральной машины.
• EF5 – не отжимается белье, дисбаланс вещей в барабане.

Диагностика неисправностей стиральных машин Электролюкс, Занусси и АЕГ

Как войти в режим диагностики на стиральной машине Занусси, Электролюкс или АЕГ

Извините, но статья должна получиться слишком большой, так как я постараюсь рассказать про все возможные модификации стиральных машин Занусси, Электролюкс или АЕГ. Начну с простейших, то есть под управлением EWM 1000 (+). Стиралки с подобной панелью управления, имеют две основных версии, на (фото 1) показано горизонтальное расположение кнопок, на (фото 2), вы увидите вертикальное расположение кнопок. Что бы ввести подобные СМ, в диагностический режим, надо произвести следующие действия

• поставить селектор в положение 0 (OFF)
• потом подключить СМА к электросети

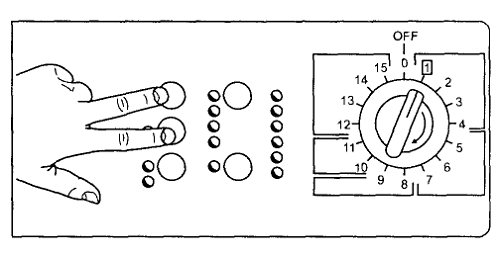

• нажать кнопки, как показано на фото
• удерживая кнопки, повернуть крутушку вправо, в первое положение
• после всего этого, вы должны увидеть, либо мигание лампочек, либо звуковой сигнал

Режим теста для стиральных машин АЕГ, Элктролюкс и Занусси под управление EWM 1000 (+)

Для этой линейки имеется 7 режимов проверки неисправностей. По порядку, сейчас мы их перечислим. Важно, что бы при переключении с одного режима в другой, вы выдерживали 5 минутную паузу, иначе диагностика может бать не правильной. Обязательно уберите всё бельё из бака

1. Войдя в режим теста, мы сразу входим в первый режим диагностики, то есть селектор выбора программ, должен стоять в положении 1. В этом режиме проверяются кнопки, если нажать на кнопку, то она либо маргнёт, либо услышите звуковой сигнал (в моделях с вертикальным расположением кнопок)
2. Поворачиваем селектор в положение 2. Тут проверяется клапан залива воды в дозатор основной стирки. Так же должен сработать замок, то есть заблокироваться люк. Уровень воды контролирует прессостат, поэтому больше положенного вода набраться не должна
3. Крутим крутушку дальше и устанавливаем её в положение 3. Тут проверяем клапан залива воды в предварительную стирку и также как в пункте 2, должен сработать замок, а уровень контролирует датчик набора воды
4. Режим 4 одновременно включает оба клапана. Надо повернуть селектор в положение 4. Всё остальное как в пункте «2 и 3»
5. Режим 5 в линейке, которую мы рассматриваем, не применяется. Его можно увидеть, только в тех стиральных машинках, у которых есть три клапана
6. Ставим селектор в положение 6 и переходим в шестой режим. Здесь проверяется ТЭН и датчик температуры воды. Если воды будет меньше уровня, то СМ дольёт воду до нужного показателя
7. В седьмом режиме проверяем двигатель. Переводим крутушку в положение 7. В этом режиме, СМА набирает воду до нужного уровня, потом включается мотор сначала в одну сторону, потом в другую. После этого двигатель набирает обороты до 250 об/мин
8. В 8 режиме проверяется помпа (сливной насос) и отжим, то есть обороты двигателя будут максимальные. Селектор должен стоять в положении 8

Теперь про коды ошибок. Последнюю ошибку, можно увидеть следующим образом, надо поставить селектор в положение 10, после этого начнут мигать кнопки старт и пауза, вот эти мигания нам и надо посчитать. Как определить и расшифровать код ошибки, для стиральной машины АЕГ, Элктролюкс и Зануси, без дисплея, вы можете узнать чуть-чуть ниже, в этой статье. Что бы выйти из режима тест, надо два раза включить и выключить машину. Теперь как убрать ошибку, что бы стереть ошибку, надо поставить селектор в положение 10 и одновременно нажать кнопки, как на рисунке 1 или 2. Если вы увидите мигание всех индикаторов, то ошибка стёрлась

Стиральные машины Zanussi Aquacycle: серии FE и FJE

Машины этих серий обладают схожим функционалом и дизайном. Разница между сериями заключается в их размерах.

Стиральные машины Zanussi Aquacycle FE 925-N

Машины серий FE и FJE оснащены рядом функций, которых не было в предыдущих модификациях, а именно:

• системой контроля над дисбалансом белья;
• индикацией этапа цикла;
• специальной программой для шерстяных изделий;
• «фирменной» системой от Zanussi «Eco valve system», которая являет собой специальный шариковый клапан в сливном шланге машины. Клапан плотно перекрывает шланг в процессе стирки или полоскания, не допуская утечки воды из барабана, что позволяет экономить воду, моющее средство и электроэнергию и стирать с более высокой эффективностью;
• автоматическим охлаждением сливаемой воды до температуры 60 градусов, если цикл производился на температуре 95 градусов. Это позволяет избежать большого перепада температур при полоскании и не допускает сильного сминания белья.

Кроме того, более «продвинутые» представительницы линейки имеют электронную систему управления в виде микропроцессора, который держит под контролем все режимы и параметры работы стирального агрегата и при необходимости корректирует их для улучшения результата. Именно электронное управление обеспечивает технике более высокий класс энергоэффективности (А), а также позволяет экономить воду и время.

Стиральные машины Zanussi Aquacycle FE 1026-N

Серии представлены следующими модификациями: FЕ 1025 G, FЕ 1004, FJE 1204, FJE 904, FJЕ 1204-G, FE 1014-N, FE 925-N, FE 1024-N, FE 1026-N, FE 1006-NN.

Режимы стирки

В отличие от буквенных обозначений режимов в предыдущей серии, здесь программы обозначаются при помощи привычных пиктограмм. Возможности машин данных серий представлены следующими режимами:

• белый хлопок; температура программы 60 – 90 градусов;
• цветной хлопок; температура программы 30 – 40 – 60 градусов или стирка без подогрева;
• стирка хлопка в экономичном режиме при температуре 60 градусов;
• стирка синтетики и смешанных тканей; температура 30 – 40 – 60 градусов или без подогрева;
• стирка тонких и деликатных тканей; температура воды 30 – 40 градусов или без подогрева;
• стирка шерсти; температура 30 – 40 градусов или без подогрева;
• деликатная ручная стирка; температура 30 – 40 градусов или без подогрева.

Стиральная машина Zanussi FE 1006NN

В младших моделях серий FЕ 925-N, FE 1024-N, FE 1014-N, FЕ 1004, FJE 1204, FJE 904, FJЕ 1204-G ручная стирка и стирка хлопка в режиме ЭКО не предусмотрены.

Стиральная машина Zanussi Aquacycle FE 1025 G

Эта машина является переходным звеном между сериями FA и FJE.

Zanussi Aquacycle FE 1025 G

Это полноразмерная модель, способная постирать 6 кг белья, что для стиральных машин Aquacycle является отличным показателем, и отжать его на тысяче оборотов.

Дизайн и управление модели напоминают серию FA: те же два поворотных программатора для выбора режима стирки и температуры. А вот кнопок на средней части панели имеется сразу пять. С их помощью можно задать такие дополнительные функции как предварительная стирка при температуре 30 градусов, быстрая программа для малогрязного белья при половинной загрузке барабана, экономичная стирка при пониженной температуре воды (качество стирки достигается за счёт увеличения времени), усиленное полоскание (два дополнительных цикла), слив воды из бака и пауза в выполнении программы.

Стиральная машинка Занусси с ручкой выбора режимов стирки.

Панели управления стиральных машин с ручкой выбора режимов, оборудованных контроллерами EWM2000 могут быть с дисплеем и световыми диодами, или только с диодами. Варианты внешнего вида показаны на рис.1 и рис.2.

Рис.1.
Передняя панель машины с платой EWM2000.
Рис.2

.
Передняя панель машины с платой EWM2000.
Чтобы войти в сервисный режим необходимо сделать следующее:

1. устанавливаем ручку выбора режимов в положение «выключено»;
2. одновременно нажимаем на кнопку «старт» и какую-нибудь другую кнопку, как показано на рис.1 и рис.2 (на рис.2 — это кнопки 2, применительно к другим панелям управления назначение кнопок может быть другим), и удерживая обе кнопки, включают стиральную машину (на рис. 2 — кнопкой 1);
3. удерживаем обе кнопки, пока светодиоды не начнут мигать.

Мигание индикаторов указывает на то, что машина перешла в сервисный режим.

В нулевом положении ручки выбора режимов проверяем работу пользовательского интерфейса (кнопок и индикаторов). При нажатии на кнопку загорается соответствующий светодиод.

В сервисном режиме можно проверить работоспособность отдельных компонентов машины. Для этого поворачиваем ручку селектора по часовой стрелке, и шаг за шагом проверяем все режимы:

шаг 1 — проверяется подача воды в отделение для основной стирки;

шаг 2 — подача воды в отделение для предварительной стирки;

шаг 3 — подача воды в отделение с кондиционером;

шаг 4 — подача воды в отделение с отбеливателем;

шаг 5 — нагрев и рециркуляция (если есть);

шаг 6 — проверка герметичности (барабан с водой запускается на большие обороты);

шаг 7 — проверка слива и отжима. Также проверяется согласованность сигналов аналогового и защитного датчиков уровня (прессостатов);

шаг 8 — проверка работы сушки (для СМА с сушкой).

На всех шагах проверяется исправность блокировки люка, также в момент залива воды проверяется время заполнения бака до уровня перелива и работа прессостатов.

В сервисном режиме можно посмотреть самые последние ошибки Занусси (ошибки Электролюкс), а также сбросить их.

Для того, чтобы сбросить ошибки Занусси (ошибки Электролюкс), поворачиваем ручку выбора программ против часовой стрелки на два шага от положения «выключено». На панели с дисплеем последняя ошибка Zanussi сразу будет показана. На панелях без дисплея будут гореть соответствующие световые диоды (например, на рис.2 это группы 3 и 4), указывающие ошибку в двоичном коде. Перевести двоичный код в соответствующую букву или цифру можно используя табл.1 (черный кружок означает, что индикатор светится).

Как расшифровать значки?

Панели управления могут быть оформлены по-разному. Хорошо, если режимы подписаны, как, например, у модели ZWS 5107. Но в большинстве машинок этой марки управление осуществляется с помощью графических значков. Так, у модификации Zanussi Аquacycle 800 никаких надписей нет — одна символика. Значение одних знаков интуитивно понятно, другие приходится расшифровывать. В этом поможет инструкция и наша статья. Мы привели в таблице значения символов, наиболее часто используемых производителем.

Таблица 1

Таблица содержит приблизительную информацию о длительности режимов. Продолжительность процессов в разных моделях стиральных машин Zanussi может несущественно отличаться.

Таблица 1. Индикация кодов ошибок стиральных машин с контроллером EWM 2000.

Четыре нижних светодиода (4) показывают единицы (смотрите рис.2), четыре верхних показывают десятки (3).

Чтобы сбросить ошибку необходимо одновременно нажать кнопку «старт» и кнопку 6 во время прохождения цикла диагностики (смотрите рис.3). Четыре нижних светодиода (4) показывают единицы (смотрите рис.2), четыре верхних показывают десятки (3).

Рис.3

.
Сброс кода ошибки стиральной машины Занусси (ошибки стиральной машины Электролюкс).
