Как прозвонить мотор стиральной машины мультиметром

Если стиральная машина перестала работать, причина может быть в неисправности двигателя. Прежде чем покупать новую деталь, нужно провести проверку мотора СМА и установить причину его поломки. В большинстве случаев его можно починить.

В статье рассмотрим, какие виды двигателей бывают и в чем особенность их проверки своими руками.

Как проверить исправность электродвигателя на стиральной машине?

Какой двигатель используется в стиралках? Всего их три разновидности:

• Прямоприводной инвертор. Крепится на заднюю стенку бака без применения ремня.
• Асинхронный.
• Коллекторный.

Мы разберем, как проверить коллекторный двигатель, потому что он установлен в большинстве моделей.

Что может ломаться в движущем узле? Различают три основных неполадки. С ними пользователи сталкиваются чаще всего:

• Износ щеток.
• Обрыв обмоток и пробой на корпус.
• Поломка ламелей.

Выяснить, что именно сломалось, поможет диагностика.

Как проверить щетки мотора?

Любая диагностика предусматривает демонтаж детали из корпуса. Предварительно отключите СМА от сети, перекройте впускной вентиль подачи воды.

• Снимите верхнюю крышку, выкрутив винты крепления и сдвинув панель назад.
• Отсоедините заливной шланг.

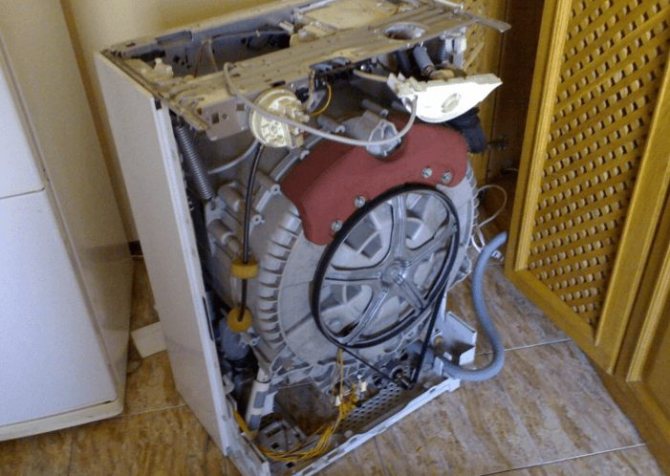

• Выкрутите болты по периметру задней стенки. Уберите ее в сторону.

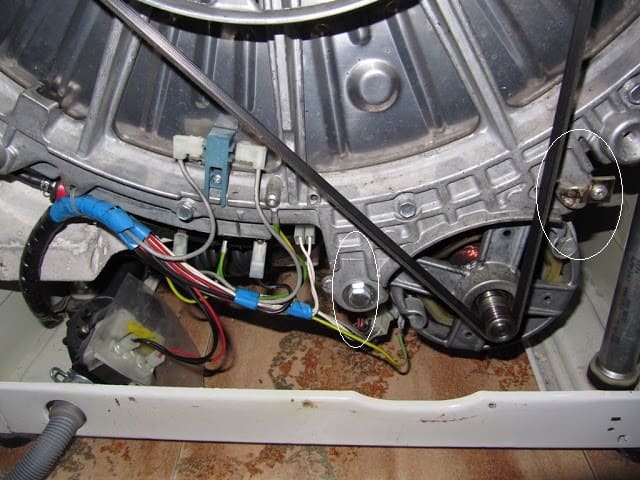

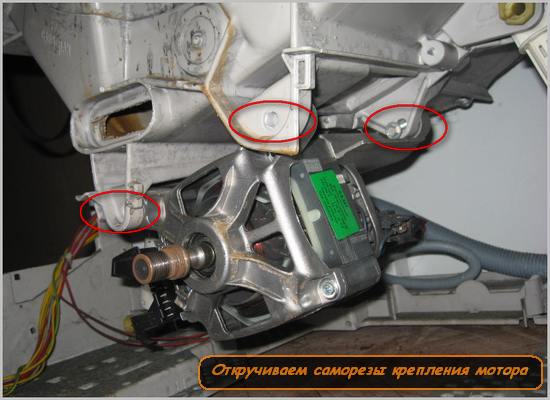

Под баком расположен электромотор. Отключите его проводку, выкрутите болты крепления. Потяните движок на себя и достаньте из корпуса.

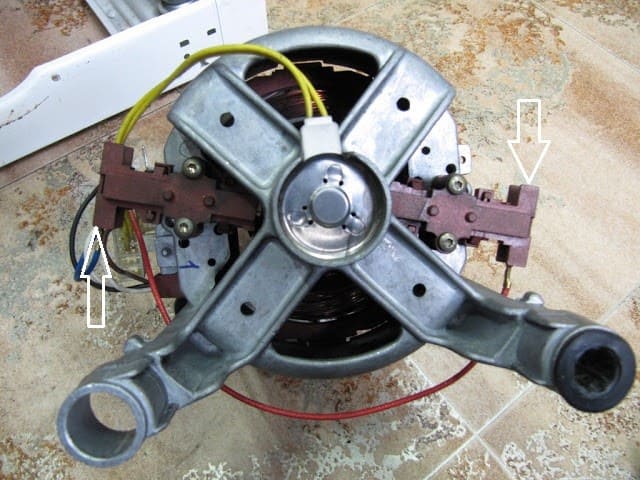

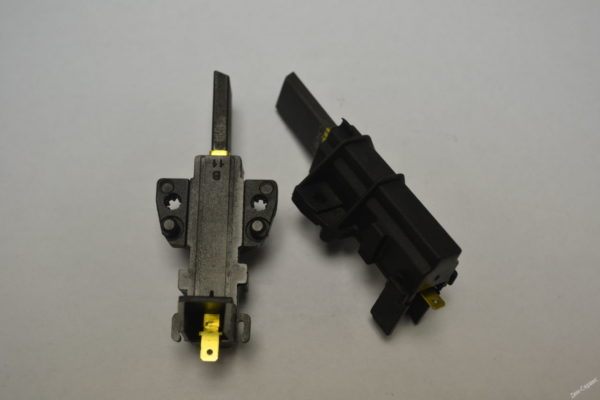

Итак, узел перед вами. С обеих сторон его корпуса находятся щетки. Их стержни состоят из графитового материала, который стирается при контакте с ротором коллекторного двигателя. Тогда щетки прекращают передавать на ротор электричество и вращение останавливается. При сильном износе под стиралкой можно заметить искрение.

• Отстегните проводку щеток.
• Отодвиньте клемму и достаньте элемент.

При износе больше чем наполовину проводится замена. Обязательно менять одновременно две детали, независимо от степени истирания. Прочистите посадочные места от графитовой пыли. Прижмите пружину новой щетки и вставьте в гнездо. Верните на место клемму, подключите проводку.

Как правильно прозвонить обмотку ротора электродвигателя?

По причине замыкания или обрыва барабан в СМ может не полностью прокручиваться или совсем не вращаться. Во время замыкания мотор начинает нагреваться, отчего срабатывает защитный термостат и двигатель не запускается. Иногда при нагреве случается отслоение ламелей, что приводит к другой поломке.

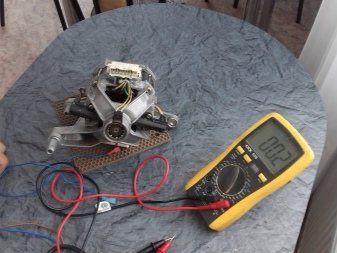

Для диагностики обмотки вам понадобится тестер. Как проверить обмотку двигателя мультиметром:

• Настройте тумблер на измерение сопротивления.
• Прикоснитесь щупами к двум ламелям.
• Исправные детали покажут значения от 20 до 200 Ом.
• Если случился обрыв, значения на экране будут стремиться к бесконечности.
• В случае замыкания показатели будут минимальными.

Чтобы исключить замыкание ротора, сделайте так:

• Поверните тумблер в режим зуммера.

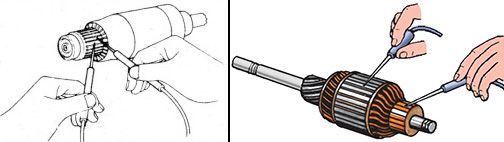

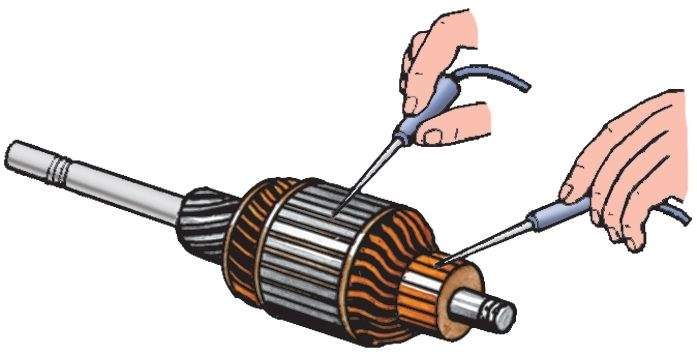

• Один щуп приложите к железу ротора, другой прикладывайте к каждой ламели.

• В исправном состоянии тестер не будет пищать.

Чтобы проверить, сгорел ли электродвигатель, необходимо выяснить сопротивление обмоток статора. Замкните проводки между собой, приложите к ним щуп мультиметра в режиме зуммера. Если послышится писк, значит, дело в замыкании.

Ремонт двигателя в таком случае — занятие бесполезное. Перемотать обмотку сложно и нецелесообразно. Дешевле заменить движок.

Осмотр ламелей

Как мы писали, при нагреве ламели могут отслаиваться. Тогда теряется контакт с ротором. Отслоение также случается, когда клинят подшипники. Или в стиралке с вертикальной загрузкой начинается цикл без закрытых створок барабана. Тогда работоспособность электродвигателя будет нарушена.

Если после осмотра вы заметили стружки, заусеницы, ламель можно проточить на токарном станке либо сдать в мастерскую.

На видео показана диагностика:

Теперь вы знаете, как прозвонить двигатель тестером и выполнить ремонт при необходимости. Не затягивайте с ремонтом, если услышали посторонние звуки, треск во время работы стиралки. Обнаружили поломку? Можно обратиться за помощью к мастеру, чтобы восстановить мотор.

Источник

Определяем, что случилось с двигателем

Можно с уверенностью сказать, что это — наиболее неприятная поломка, которая влечет за собой полный выход из строя бытовой техники и большие расходы на ее ремонт либо на покупку нового оборудования. Для того чтобы проверить мотор стиральной машины на обрыв либо же замыкание обмотки ротора, с целью доказать или опровергнуть поломку, вы обязаны будете воспользоваться мультиметром:

1. Включите ваш мультиметр в состояние измерения сопротивления.
2. Затем замеряйте сопротивление между абсолютно всеми соседними ламелями. Ориентир простой — оно должно быть всюды равным, а именно в пределах 20-200 Ом.

Важно! В том случае, если обрыв будет, то сопротивление будет максимальным. Во время межвиткового замыкания общее сопротивление всей обмотки будет значительно меньше.

Как работает двигатель стиральной машины: разновидности

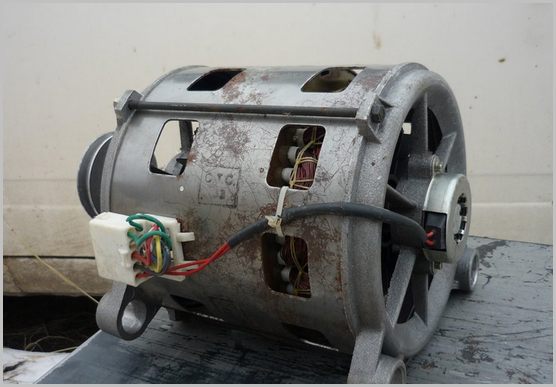

Перед проведением диагностики вы должны понимать, какой тип мотора находится в вашей стиральной машине и как он работает. Различают три основных типа: асинхронный, коллекторный и инверторный двигатель центрифуги стиральной машины-автомат и полуавтомат.

• Асинхронный устанавливается в стиралках Bosch, Сименс, Милле, Ардо и Канди. Дешевый и тихий мотор имеет простую конструкцию: статор и ротор. Большие габариты и низкая производительность оставили асинхронный двигатель в прошлом. Поэтому он использовался в ранних моделях вышеуказанных машин.

• Коллекторный двигатель сегодня активно используется в марках СМА Indesit (Индезит), Аристон, Занусси, Электролюкс, Самсунг, Веко. Мотор ременного типа имеет компактные габариты и достаточную мощность. Передает обороты с помощью ремня на шкив барабана. Его конструкция немного сложнее предыдущего типа: статор, ротор, две щетки и таходатчик, который контролирует его обороты.

Прочие детали движка

Также требуют проверки ламели и обмотка. Первые представляют собой металлические пластины, передающие электричество ротору. Они клеятся прямо на вал, но со временем могут отслаиваться, нарушая передачу тока. При незначительной отслойке показано стачивание, при сильной – только замена движка.

Следующая на очереди обмотка. Если присутствует обрыв, происходит замыкание, перегрев мотора, срабатывание термистора и вырубание механизма. Проверяется целостность проводки мультиметром:

Тестируется и статор, только зуммером. Зафиксировав обрыв обмотки, ремонтом не обойтись – нужна замена мотора.

Источник

Как проверить исправность двигателя своими руками

Поскольку сегодня используются только коллекторные и инверторные моторы, рассмотрим пути диагностики на их примере.

Прямоприводной тип

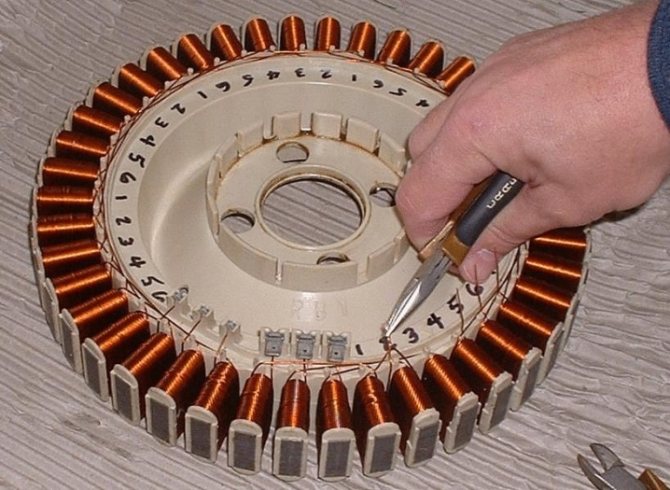

Проверить его исправность в домашних условиях сложно. Можно использовать системное тестирование, если оно предусмотрено в вашей модели стиралки. Также самодиагностика может выдавать код неисправности на дисплее машины. Расшифровав код, вы поймете, в чем проблема и стоит ли обращаться в мастерскую.

Если вы все-таки решите снять двигатель, делайте это правильно:

• Отключите стиральную машинку от питания.
• Снимите заднюю крышку, выкрутив болты по периметру.
• Под ротором двигателя расположены винты, которые крепят проводку. Их нужно выкрутить.
• Выкрутите центральный болт, удерживающий ротор. Для этого используйте головку на 16 (для модели LG).
• При откручивании болта второй рукой удерживайте ротор, чтобы он не вращался.
• Снимите сборку ротора.
• За ней расположена сборка статора, которую удерживают 6 болтов.
• Для их выкручивания возьмите головку на 10.
• Отсоедините разъемы проводки от статора.

Можно начинать осмотр и проверить работоспособность двигателя.

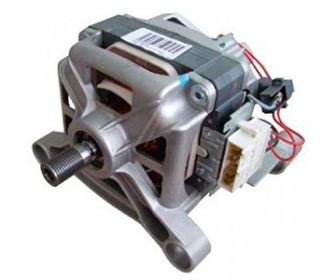

Коллекторный тип

Существует несколько способов проверки коллекторного двигателя. Но сначала достаньте мотор из корпуса:

• Снимите заднюю крышку СМА.
• Отсоедините провода от двигателя.

• Открутите болты и вытащите мотор из корпуса.

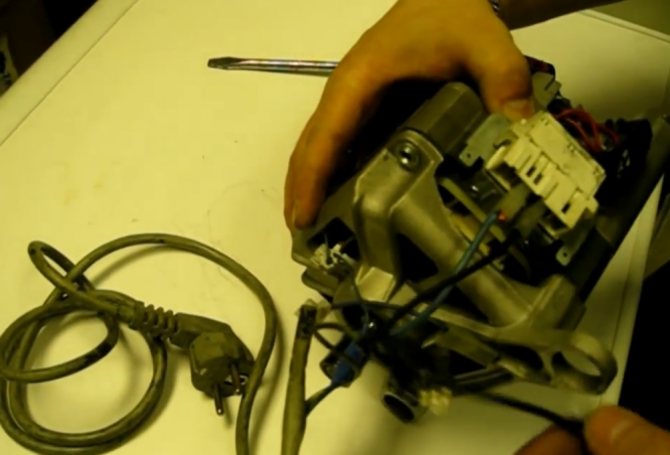

Приступите к диагностике. Соедините провода обмотки статора и ротора, как указано на схеме ниже. Затем подключите обмотку к электричеству 220 Вольт. Если ротор начал вращаться, считается, что прибор исправен.

В данном методе есть недостатки. Во-первых, вы не сможете точно подтвердить функциональность двигателя, особенно как он будет работать в разных режимах. Во-вторых, прямое подключение грозит испортить мотор, если его замкнет.

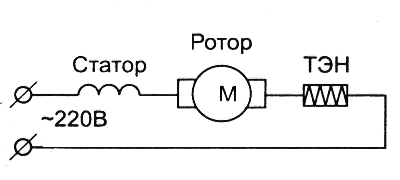

Исходя из сказанного выше, в данную схему можно включать балласт, который служит защитой. В качестве балласта можно использовать ТЭН от стиралки. Подключение согласно схеме:

В таком случае при замыкании элемент начнет нагреваться, защищая двигатель от сгорания.

Поскольку коллекторный мотор состоит из нескольких элементов, их все нужно проверить.

Электрические щетки

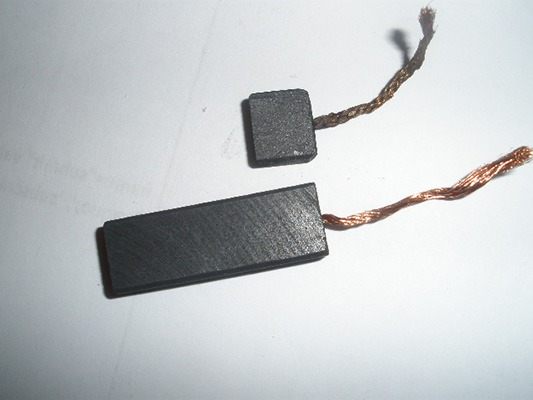

По бокам корпуса мотора находятся две щетки. Поскольку выполняются они из мягкого материала, со временем они стирается. Достаньте щетки из корпуса и, если они изношены, установите новые детали.

Узнать, что со щетками проблема, можно при подключении двигателя. Если вы соединили его проводку с сетью, а при вращении он начал искрить, значит, дело в электрощетках.

Купить новые элементы вы можете в магазине, показав старые щетки либо назвав модель машины.

Проблема в ламелях

Через ламели посредством щеток передается электричество к ротору. Поскольку ламели крепятся на клей к валу, при заклинивании мотора они могут отслаиваться. С небольшими отслоениями можно справиться при помощи токарного станка, проточив коллекторы. Стружка тщательно вычищается мелкой шкуркой.

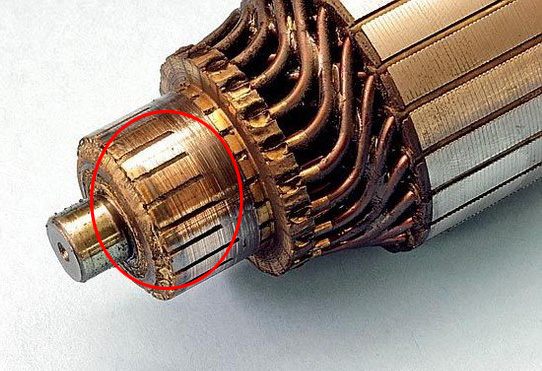

При осмотре ламелей обращайте внимание на отслоения и заусенцы, которые указывают на неполадки в работе.

Обмотки ротора и статора

При проблемах с обмоткой двигатель СМА становится менее мощным, либо вообще прекращает работать. Происходит это потому, что в обмотках возникает замыкание, мотор сильно перегревается и срабатывает термистор, который отключает его для безопасности.

Проверить обмотки можно мультиметром. Настройте его в режим измерения сопротивления. Прикладывайте щупы мультиметра к ламели, как показано на картинке. В норме показатели должны быть от 20 до 200 Ом. Если сопротивление меньше – это замыкание. Если больше – обрыв обмотки.

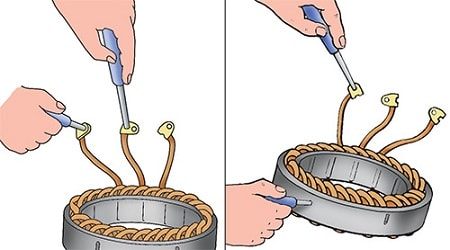

Чтобы проверить статор, включите на мультиметре режим зуммера и по очереди прикладывайте щупы к концам проводки. Если прибор молчит, не издавая сигнала, значит, все в порядке.

Чтобы найти место замыкания, один щуп мультиметра подсоедините к проводке, другой к корпусу. В норме не должно быть никаких звуков.

Если вы нашли поломку, не пытайтесь проводить самостоятельный ремонт. Для этого нужно заново создавать обмотку. В данном случае проще заменить электродвигатель.

Как видно, проверить двигатель своими руками несложно. В некоторых случаях вы сможете самостоятельно отремонтировать двигатель или обратиться в сервисный центр.

Источник

Во время отжима подвисает программа или функция не работает

Причины отсутствия отжима могут быть как механическими, так и программными на уровне управляющей электроники. Чтобы исключить поломку на уровне электроники необходимо запустить функцию отжима отдельно и посмотреть, не появится ли на панели управления стиральной машины коды неисправностей. Если у машинки управления сенсорное и имеется большой экран, то отказ функции будет сопровождаться символами “ERROR”, а далее цифровой код ошибки. С аналоговой системой управления немного сложнее. Она представлена индикаторами, которые при появлении ошибки начинают светиться или мерцать.

Одной из наиболее распространенных причина отказа функции отжима является выход из строя датчика тахометра или обрыв проводов, передающих управляющий сигнал от таходатчика до двигателя. В этом случае ремонт своими руками представляется довольно проблематичным. Так как необходимо иметь профессиональное оборудование для тестирования.

Датчик тахометра

Механические причины отказа или плохого выполнения функции отжима можно устранить самостоятельно:

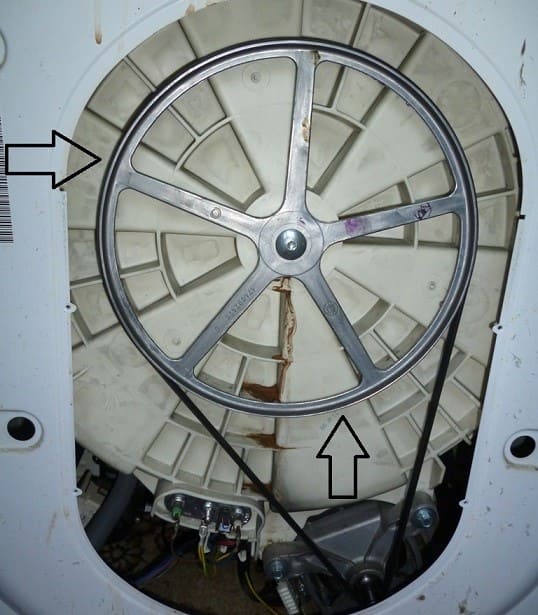

Растянулся ремень, передающий крутящий момент от мотора на барабан. Особенно часто такая проблема возникает у компактных (узких) стиральных машин.

Ремень привода

Износ щеток двигателя возникает при интенсивной эксплуатации длительный период времени. При этом стиральная машина вполне успешно работает на малых оборотах, а для отжима (максимальные обороты) мощности уже не хватает.

Снимите электродвигатель

Снимите щетки

Для замены щеток необходимо снять двигатель и найти на нём щеткодержатели (у разных моделей они могут выглядеть по—разному), извлечь одну из щёток и приобрести в магазине аналогичные. Необходимость замены щёток можно определить по величине их выступа из щеткодержателя. Если хотя бы у одной из них он составляет менее 7 мм, то обе щёки нужно менять.

Виды устройств для проверки

Кроме стандартного набора инструментов (пассатижи, набор отвёрток и ключей), потребуется электротехнический прибор, выполняющий «прозвонку» мотора.

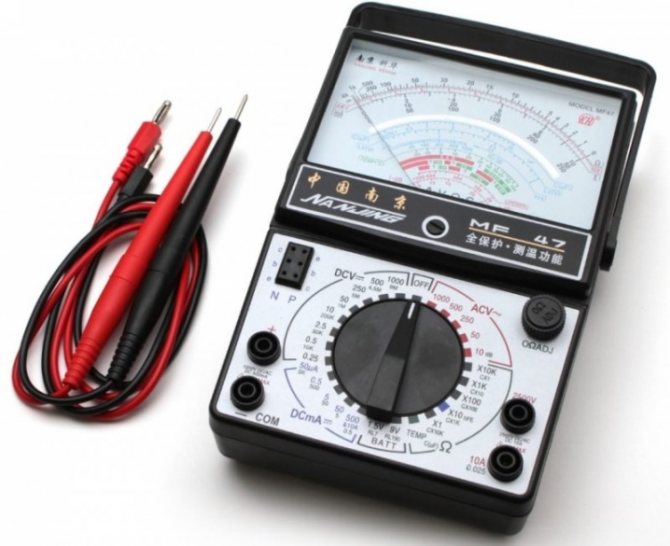

Мультиметр

Раньше мультиметр именовался авометром – это был стрелочный прибор, измеряющий сопротивление, напряжение и силу тока. Сегодня стрелочные приборы почти полностью ушли с рынка – за исключением миниатюрных, современных версий, которые найти проблематично. Они уступили место цифровым собратьям, которые позволяют проверять диоды, конденсаторы, катушки индуктивности и обмотки, и даже исправность транзисторов.

Тестер

То же, что и мультиметр, но может быть изготовлен и самостоятельно – из любого стрелочного гальванометра. Для проведения измерений тестер переключается в режим замеров сопротивления (значения на секторе с обозначениями Ом и кОм).

Прибор получил название «прозвонка» – за режим зуммера: при сопротивлении ниже 200 Ом срабатывает звуковой сигнализатор.

Испытание изоляции обмоток

Эксплуатационная надежность электродвигателя обусловлена состоянием изоляции. Вибрация работающего двигателя, тепловые, химические процессы ухудшают электроизолирующие свойства. Поэтому при диагностике после ремонта нужно испытать в электротехнической лаборатории изоляцию.
Есть испытательный трансформатор, вторичное повышенное напряжение которого подается между одной из обмоток и остальными катушками, соединенными с корпусом электромотора. Величины испытательных напряжений:

Проверяя электродвигатель мультиметром на 380 вольт, нужно учесть, что работы проводятся при отключенной сети. Работа с электричеством требует собранности, внимания, чтобы не получить удара током. Соблюдая меры безопасности, проверить исправность агрегата достаточно просто.

Выявление неисправностей

Прежде чем отремонтировать двигатель в домашних условиях, уточните, какой из трёх видов моторов используется в вашей стиральной машине.

Асинхронный

Устаревший тип. Несмотря на его простоту, магниты на роторе и обмотки статора, без колец и щёток, – вытеснен с рынка современных бытовых приборов за низкую мощностную отдачу и внушительные габариты. Он нашёл применение лишь у пользователей в качестве генератора – собранная установка может работать 30 лет и более без ремонта. Как потребитель он никудышный: выдаёт энергии вдвое меньше, чем забирает из электросети, остальное тратится на потери в работе.

Его усовершенствованная версия – шаговый двигатель в десятком обмоток, которому требуется плата импульсного драйвера. В шаговом двигателе устранён низкий КПД – у «шаговика» очень сильная тяга (моменты вырабатываемой крутящей силы при последовательной подаче импульсов тока на разные катушки).

Но такая схема в стиральных машинах-автоматах не применяется – слишком высоки обороты, потребовался бы мощный высокочастотный драйвер на десятки килогерц тактовой частоты.

Коллекторный

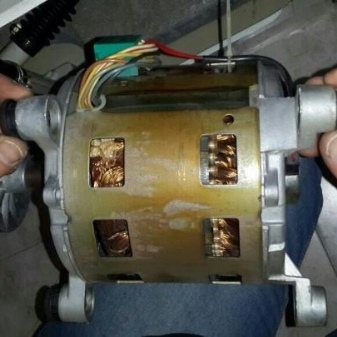

Обладает значительно более высоким КПД. Ротор и статор – набор независимых обмоток, включённых последовательно. Роторный контур поделён на десяток секторов-обмоток, для каждой из которых отведена пара ламелей – скользящих медных или омеднённых контактов, закреплённых на валу. Количество ламелей может достигать 20 и более – по числу обмоток.

Чтобы ламели не изнашивались, вместо медных контактов используются графитовые щётки. Щётка имеет вид параллелепипеда, этакого «кирпичика» длиной до пары сантиметров, соединённая при помощи впрессованного в неё бронзового или латунного контакта, к концу которого припаян медный многожильный проводник.

Графит обладает удельным сопротивлением, в сотни раз большим, чем медный проводник, но его проводимости достаточно, чтобы запитать обмотки ротора нужным количеством тока – те имеют сопротивление 1-4 Ом.

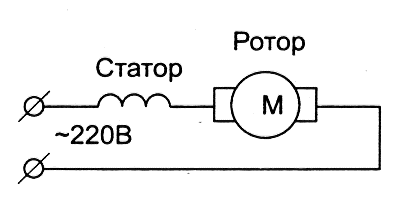

Сборка ротора соединяется последовательно со статором, чьи обмотки, подобно первичной катушке трансформатора, обладают сопротивлением до 200 Ом.

Прямоприводной

Обладает повышенным КПД за счёт дополнительного намагничивания от постоянных неодимовых магнитов. Стоит такой двигатель заметно дороже остальных, но выдаёт, подобно шаговому мотору, высокий КПД – порядка 90-95%. Не требует ремней или шестерней, через которые на барабан передавалось бы крутящее усилие.

Если двигатель не крутится или работает с перебоями, то у коллекторного первым делом проверяют исправность щёток. Вытащите их – изношенные щётки становятся в несколько раз короче новых: графит относится к мягким материалам и при интенсивной, многочасовой работе быстро изнашивается. Это главный недостаток коллекторного мотора.

Если щётки целые, то проверьте целостность ламелей. Почерневшие ламели можно почистить мелкой наждачкой либо в условиях мастерской на токарном станке. После очистки с ламелей удаляют следы счищенного материала.

Если ламели вконец изношены – заменяют весь ротор, так как эти контакты заменить невозможно. Хорошо, если рядом окажется точно такой же или похожий мотор с исправным и полностью рабочим ротором. При целостности щёток и ламелей остаётся проверить обмотки ротора и статора.

В прямоприводном двигателе проверяют целостность магнитов. Если один из них раскрошился или отлетел, можно заказать из Китая точно такие же или похожие неодимовые магниты и вклеить новые взамен разрушенных. Если магниты целые – проверяют исправность обмоток.

В коллекторном двигателе по очереди «прозвоните» обмотки на роторе, подключив тестер с помощью его щупов к соответствующим «парным» ламелям. Бесконечное сопротивление свидетельствует об обрыве, а почти нулевое – о межвитковом замыкании. Замыкание чаще всего происходит от постоянного перегрева, из-за которого эпоксидный клей, которым залита обмотка, и лак, покрывающий тонким слоем обмоточный провод, отслаиваются.

Переменное магнитное поле, наводимое обмоткой статора, делает своё чёрное дело – замкнутые витки из-за выделения слишком большого индукционного тока и собственного малого сопротивления буквально раскаляются, и эта часть обмотки попросту отгорает. Затем участок провода теряет контакт, и мультиметр указывает на обрыв контура. Обмотки ротора не должны замыкать на корпус (пробой катушек на вал).
